CAD中UCSICON（命令）的介绍

CAD中UCSICON（命令）的介绍,控制 UCS 图标的可见性、位置、外观和可选性。

UCS 图标指示当前 UCS 的位置和方向。您可以使用夹点操纵 UCS 图标。此行为由 UCSSELECTMODE 系统变量控制。

注：如果无法在视口中看到 UCS 原点的位置，则 UCS 图标将显示在视口的左下角。

图纸空间和模型空间中显示的用户坐标系图标各不相同。在模型空间中，可以在二维和三维图标显示样式之间选择（请参见“特性”选项）：

二维。如果 UCS 与 WCS（世界坐标系）重合，则图标的 Y 部分会显示字母 W。如果旋转 UCS 使 Z 轴位于与观察平面平行的平面上（也就是说，如果 XY 平面对观察者而言显示为一条边），那么二维 UCS 图标将变成断笔图标。
三维。如果当前 UCS 与 WCS 重合，并且您正俯视 UCS（正 Z 方向），则在原点处的 XY 平面上显示一个方框。仰视 UCS 时方框消失。俯视 XY 平面时，Z 轴是实线；仰视 XY 平面时，则为虚线。

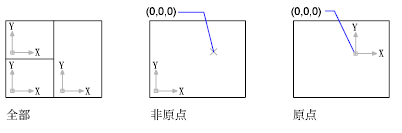

以下样例显示两个可以在模型空间中查看的三维 UCS 图标和一个可以在图纸空间布局中查看的 UCS 图标。
