启动 AutoCAD 2022 中文版，显示【AutoCAD 2022 今日】对话框，单击该对话框右上角的按钮，关闭该对话框，以 AutoCAD 的默认设置画图。默认设置的图形界限是 420×297，单位是 mm。

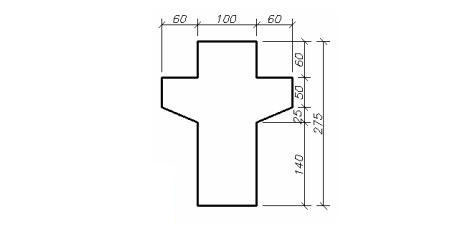

输入坐标值，画钢筋混凝土梁的剖面轮廓，如图 1-2 所示。

CAD输入坐标值画图第1步

图1-2 输入坐标值画图提示：启动 AutoCAD 2022 中文版，显示【AutoCAD 2022 今日】对话框，单击该对话框右上角的按钮，关闭该对话框，以 AutoCAD 的默认设置画图。默认设置的图形界限是 420×297，单位是 mm。可以只画此例图的一半，再镜像生成另一半。
