cad椭圆怎么标注?cad椭圆标注的方法

在软件自学网学习CAD椭圆标注时,要设置什么呢,要用线性标注工具进行标注,下面给大家分享的是cad椭圆标注的方法。

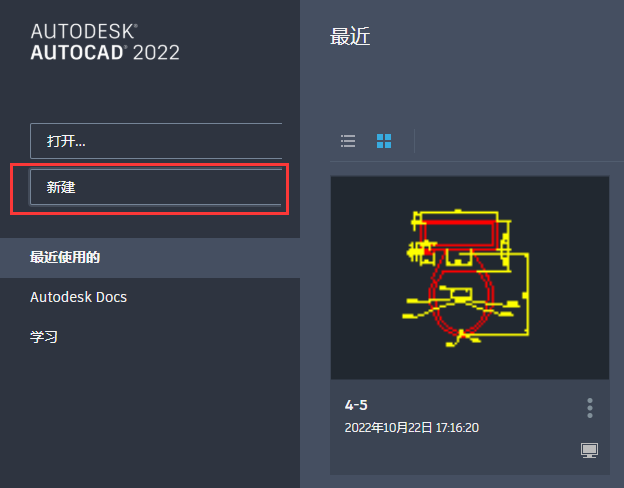

1、打开CAD软件,点击新建。

cad椭圆怎么标注?cad椭圆标注的方法第1步

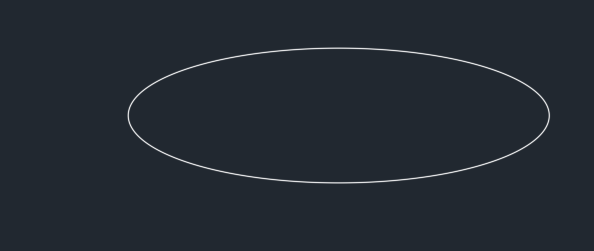

2、创建好椭圆。

cad椭圆怎么标注?cad椭圆标注的方法第2步

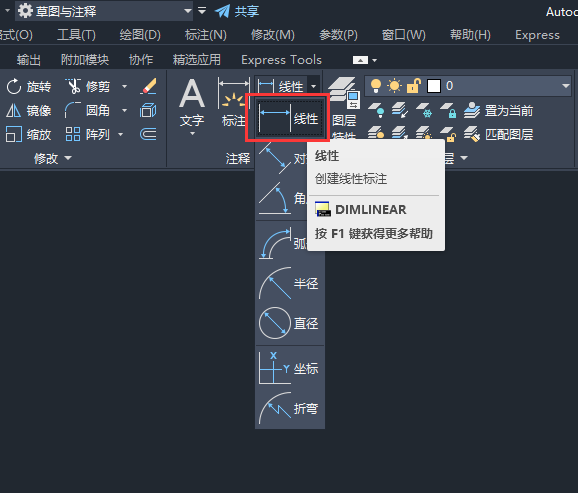

3、点击线性标注工具。

cad椭圆怎么标注?cad椭圆标注的方法第3步

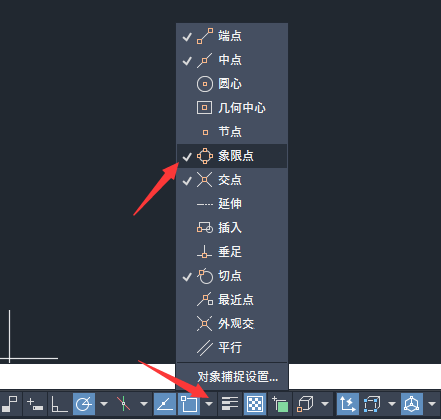

4、点击对象捕捉设置:勾选择象限点。

cad椭圆怎么标注?cad椭圆标注的方法第4步

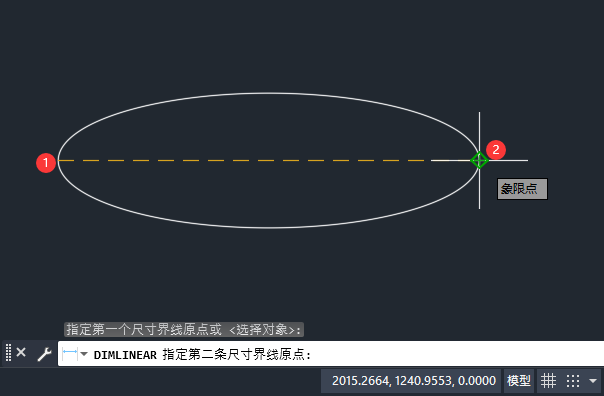

5、DIMLINEAR 指定第二条尺寸界线原点:选择椭圆象限点。

cad椭圆怎么标注?cad椭圆标注的方法第5步

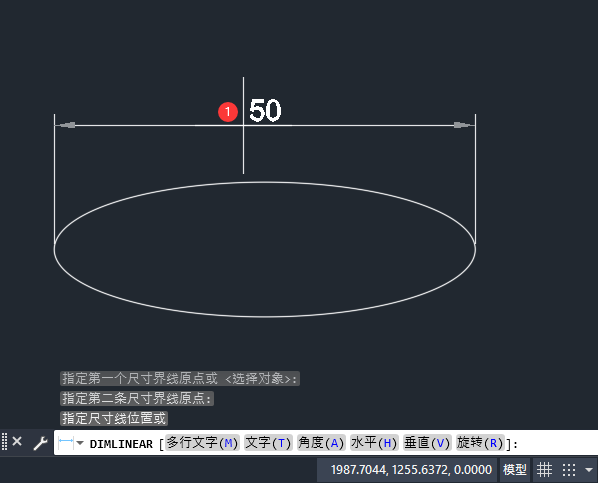

6、这样尺寸就会出来,点击定位点。

cad椭圆怎么标注?cad椭圆标注的方法第6步

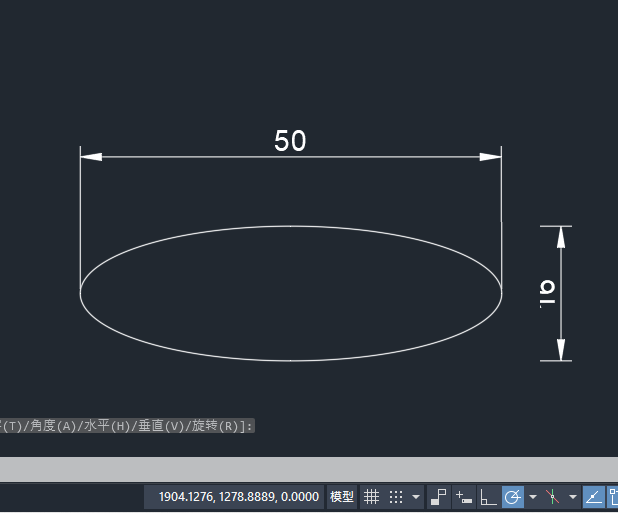

7、同样的方法标一下短轴的尺寸。

cad椭圆怎么标注?cad椭圆标注的方法第7步
