CAD如何画8个圆与相切一个圆

日期:2024-09-18 20:25 作者:

下面给大家分享的是CAD如何画8个圆与相切一个圆的方法，具体操作过程步骤如下：

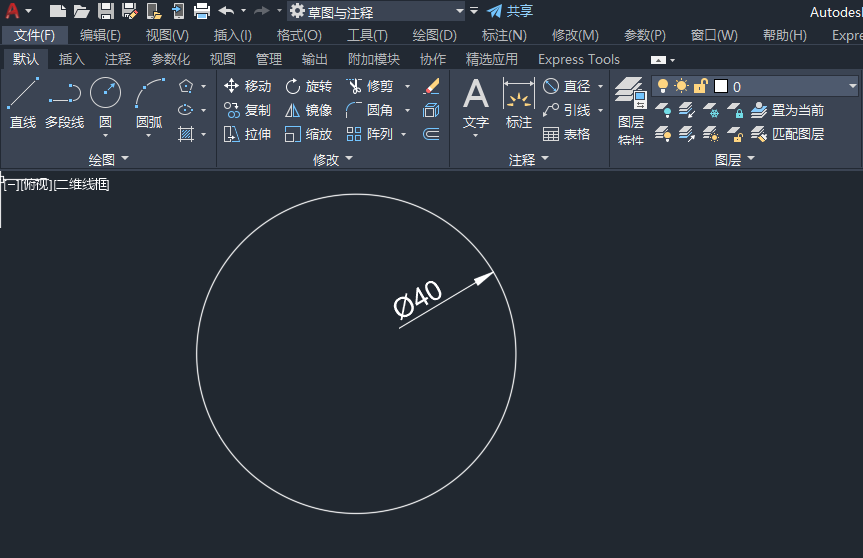

1、打开CAD软件，使用圆形工具，绘制一个直径40的圆。

CAD如何画8个圆与相切一个圆第1步

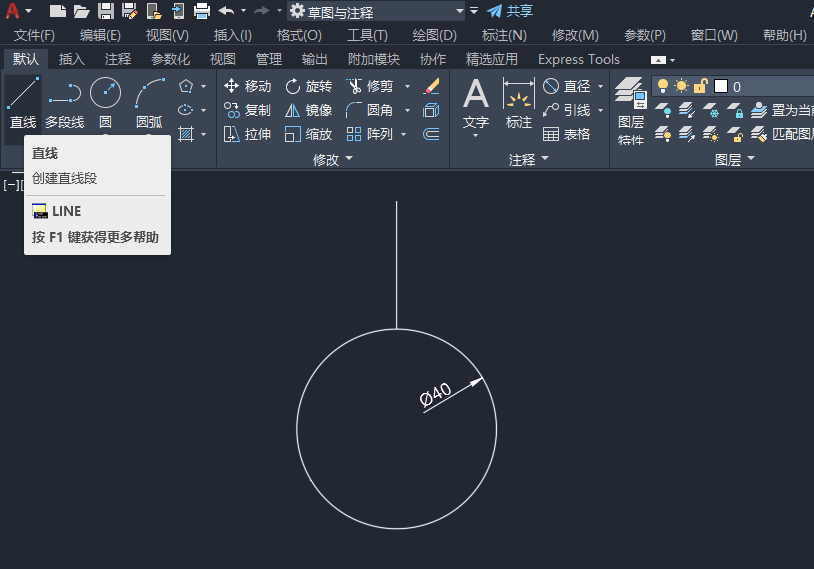

2、再使用直线工具，在象限点上，绘制一条直线。

CAD如何画8个圆与相切一个圆第2步

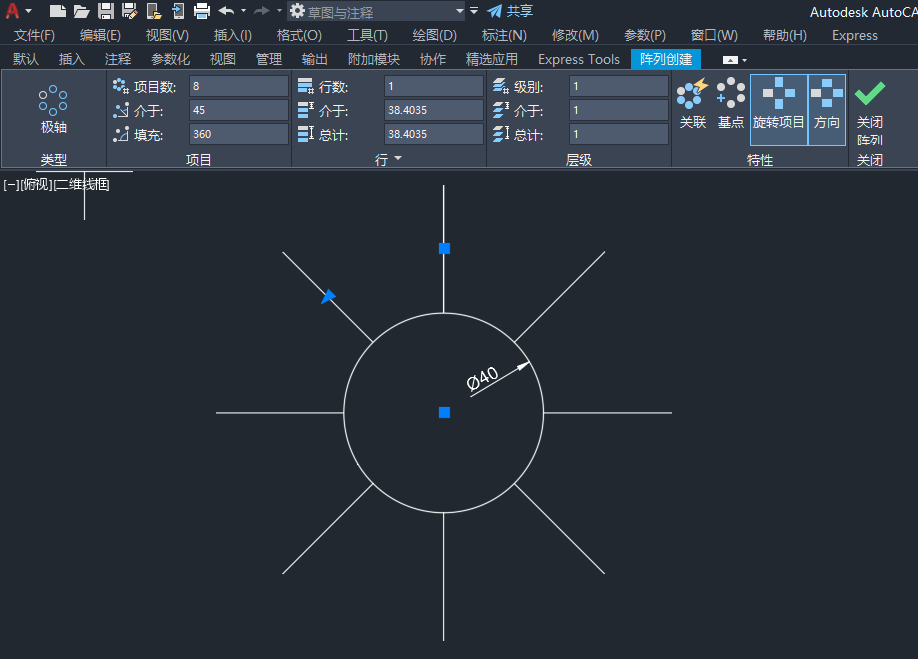

3、使用环形阵列工具，阵列8个出来，如下图：

CAD如何画8个圆与相切一个圆第3步

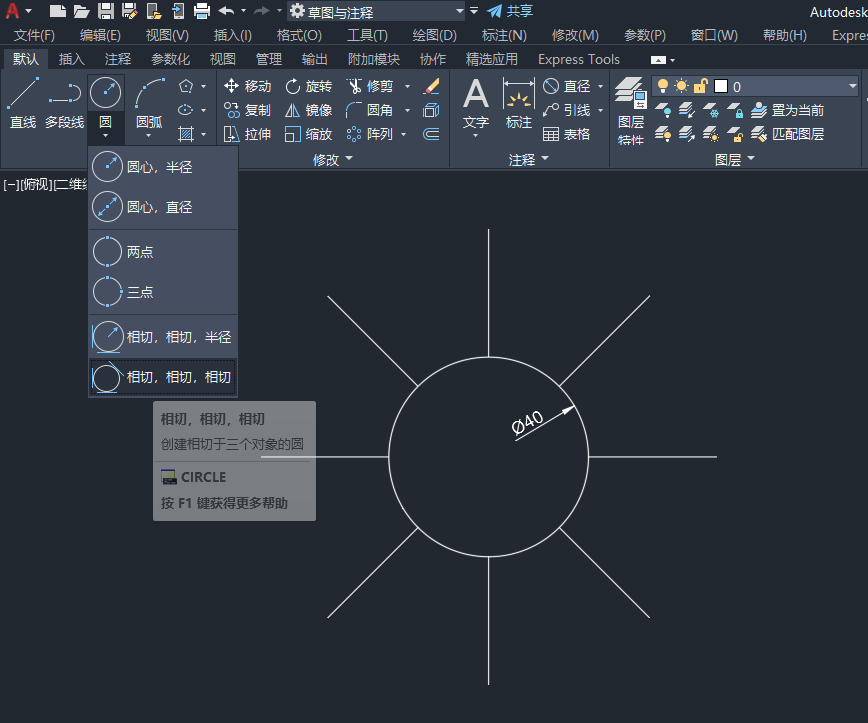

4、点击相切、相切、相切画圆工具。

CAD如何画8个圆与相切一个圆第4步

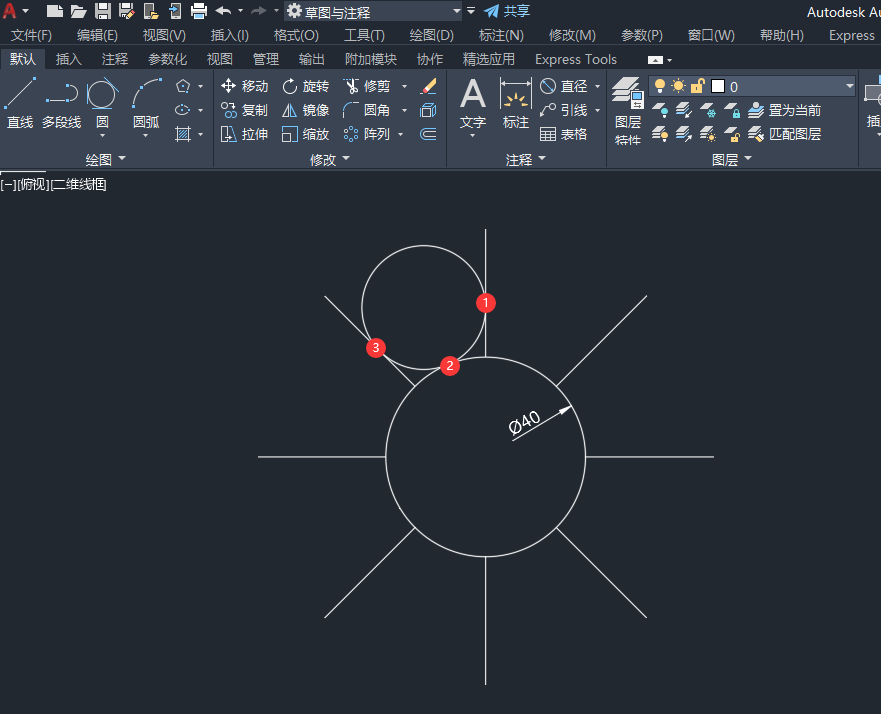

5、捕捉直线，圆边，直线的三个位置。

CAD如何画8个圆与相切一个圆第5步

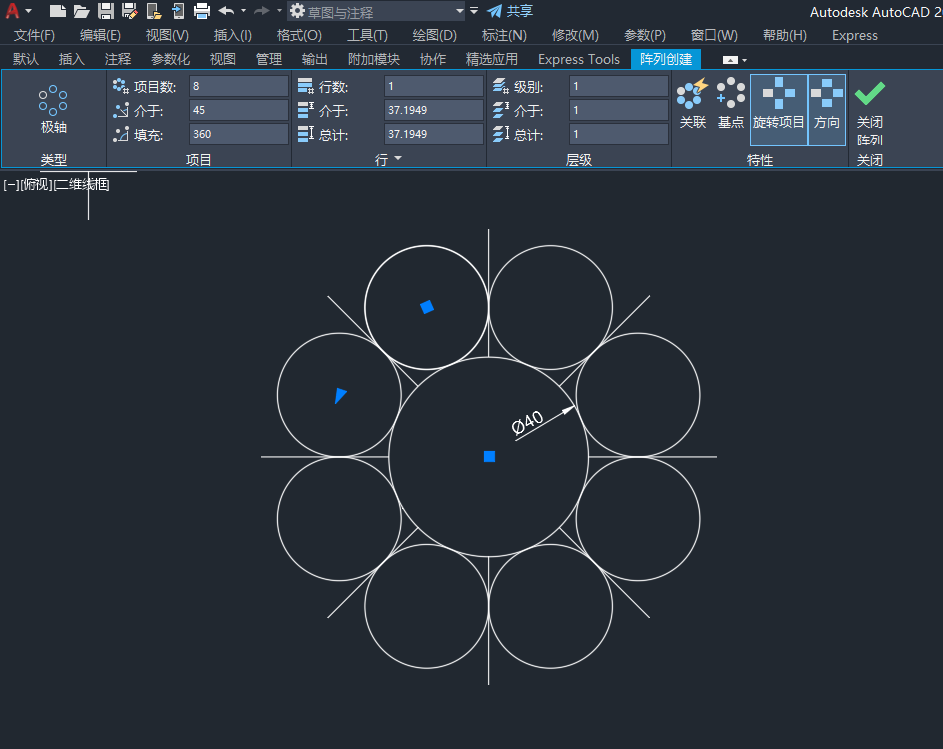

6、点击环形阵列工具。把小圆阵列8个。

CAD如何画8个圆与相切一个圆第6步

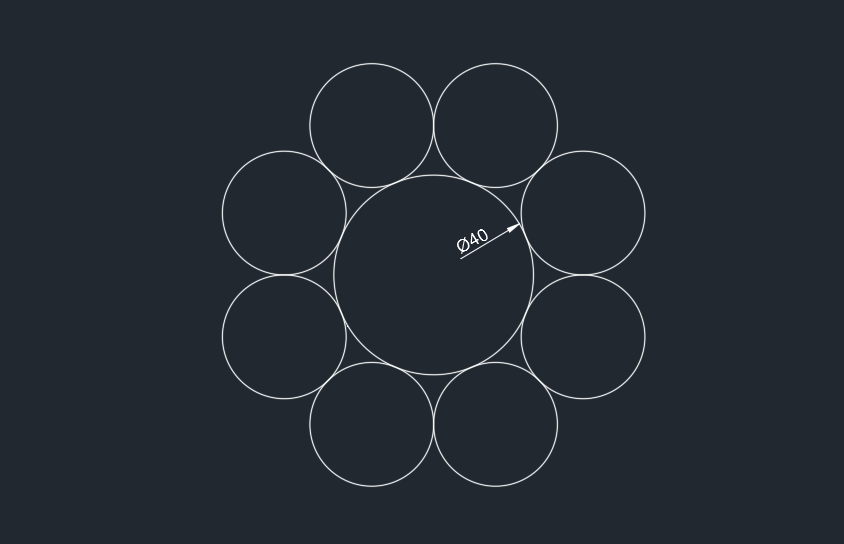

7、删除所有直线即可。

CAD如何画8个圆与相切一个圆第7步
