cad二维怎么拉伸成三维实体

cad二维怎么拉伸成三维实体？绘制好二维平面后，进行面域对象。再用EXT拉伸命令将二维拉伸成三维实体。具体操作过程步骤如下：

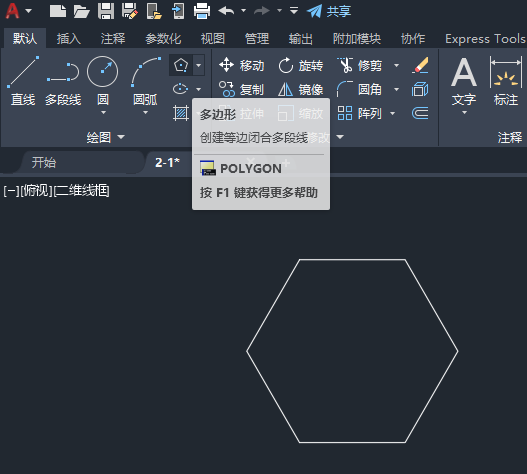

1、打开CAD软件，绘制一个多边形出来。如下图：

cad二维怎么拉伸成三维实体第1步

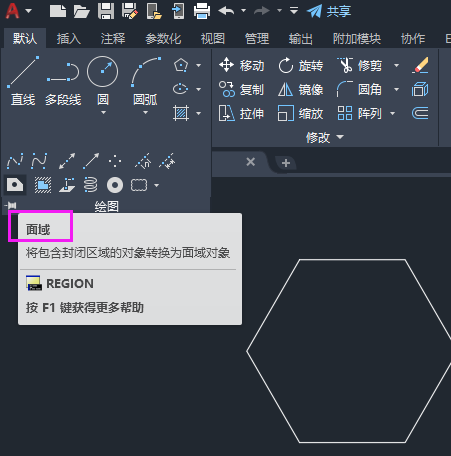

2、点击绘图里面的面域工具。

cad二维怎么拉伸成三维实体第2步

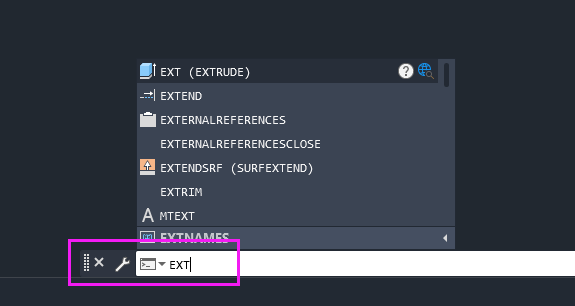

3、六边形面域后，输入EXT拉伸命令。

cad二维怎么拉伸成三维实体第3步

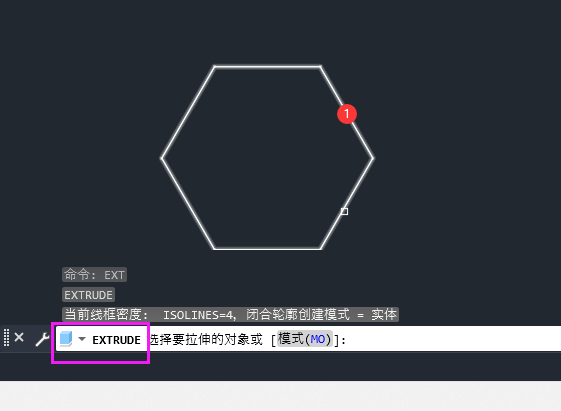

4、选择要拉伸的对象，选择六边形，空格下一步。

cad二维怎么拉伸成三维实体第4步

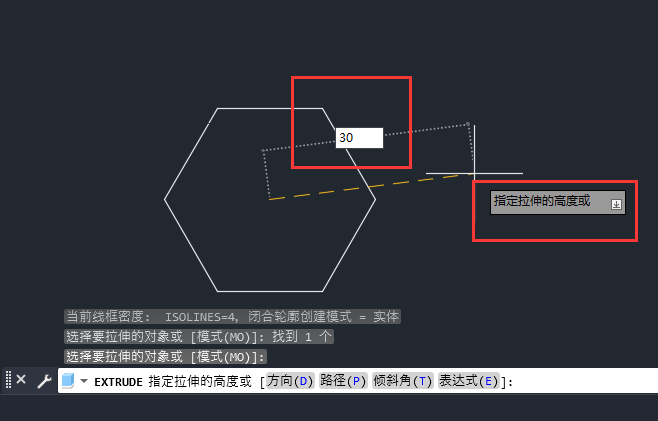

5、输入拉伸的高度，30后，空格下一步。

cad二维怎么拉伸成三维实体第5步

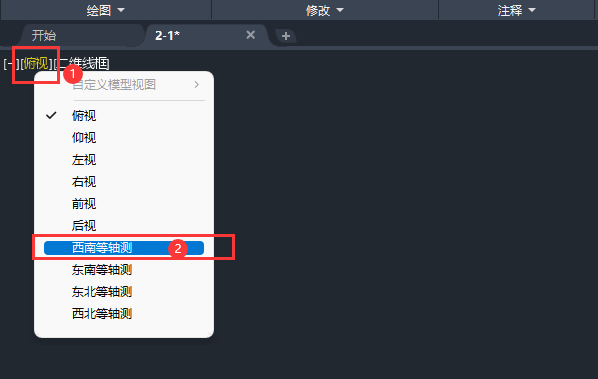

6、点击俯视图，点击西南等轴测。

cad二维怎么拉伸成三维实体第6步

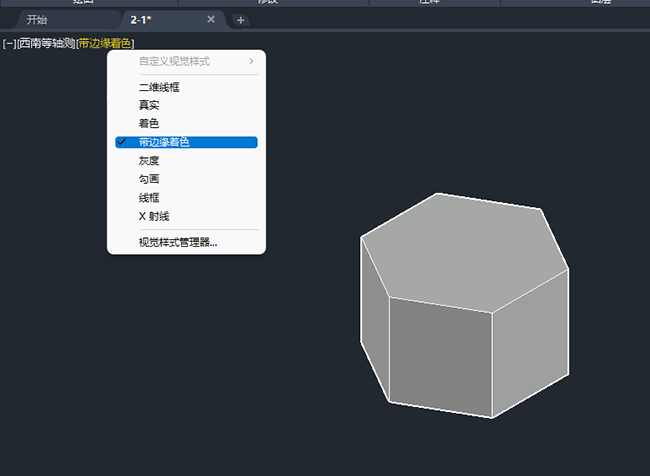

7、点击二维线框，选择带边缘着色效果即可。

cad二维怎么拉伸成三维实体第7步
