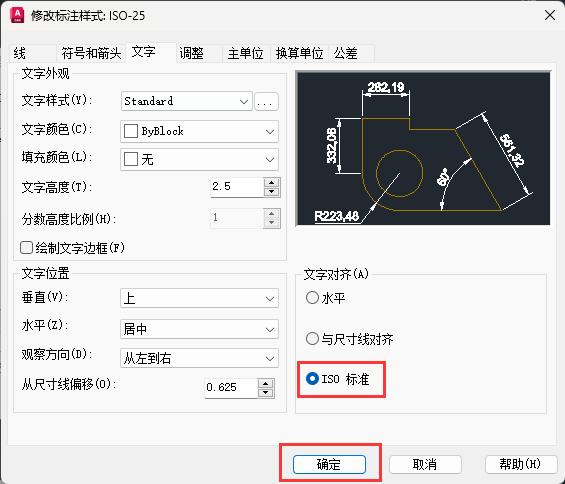

cad的直径标注怎么弯折?打开修改标注样式:ISO-25的面板,选择文字。找到文字对齐。勾选ISO标注,点击确定。这样就可以解决,希望能帮助到大家! |

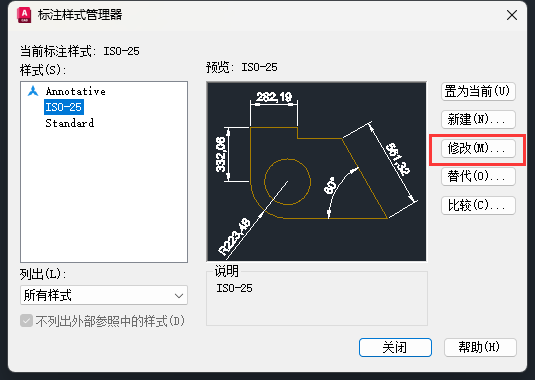

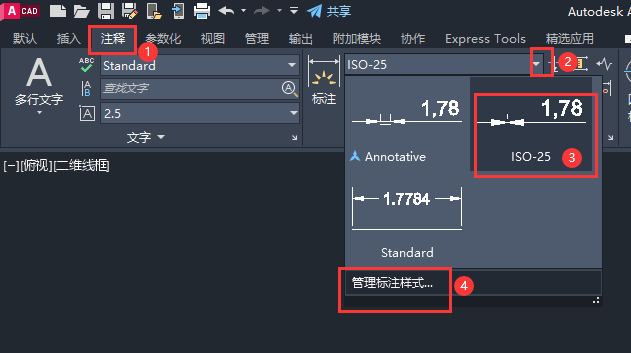

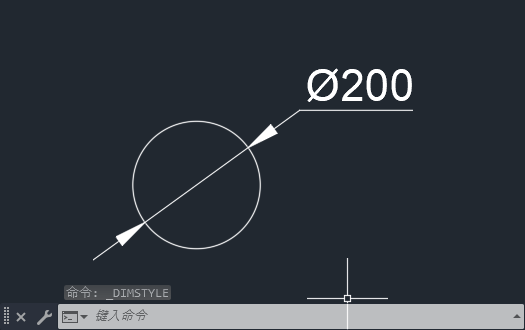

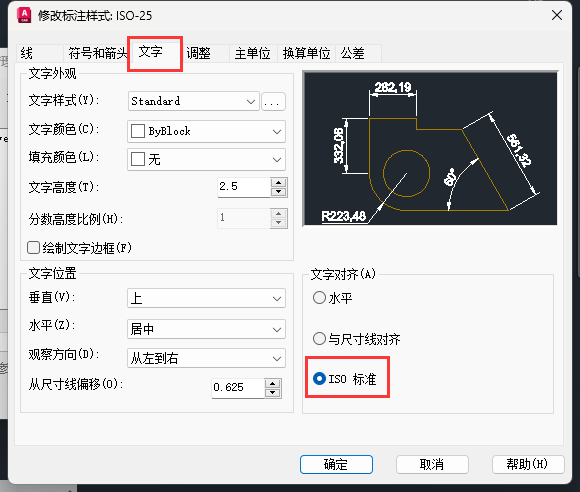

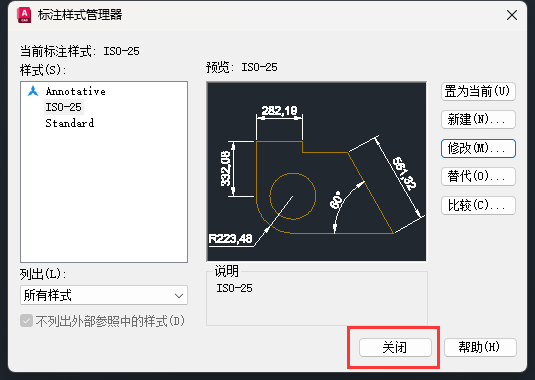

1、打开CAD软件,绘制一个圆形,进行直径标注。如下图: 2、点击注释菜单,点击ISO-25,选择ISO-25,点击管理标注样式。 3、弹出标注样式管理器,选择ISO-25,点击修改。 4、打开修改标注样式:ISO-25的面板,选择文字。找到文字对齐。 5、选择ISO标准,点击确定。 6、修改好后,点击关闭。关闭标注样式管理器。 7、这样标好的直径标注就弯折了。 |
