cad时间块怎么设置？弹出属性定义对话框，输入标记与提示，点击确定。弹出块定义，名称输入时间。点击拾取点，选择时间文字的旁边。选择对象，选择时间文字。具体操作过程步骤如下：

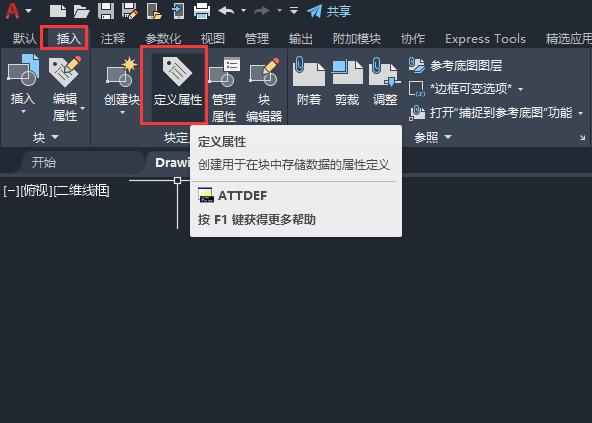

1、打开CAD软件，点击插入菜单，点击定义属性。如下图：

cad时间块怎么设置第1步

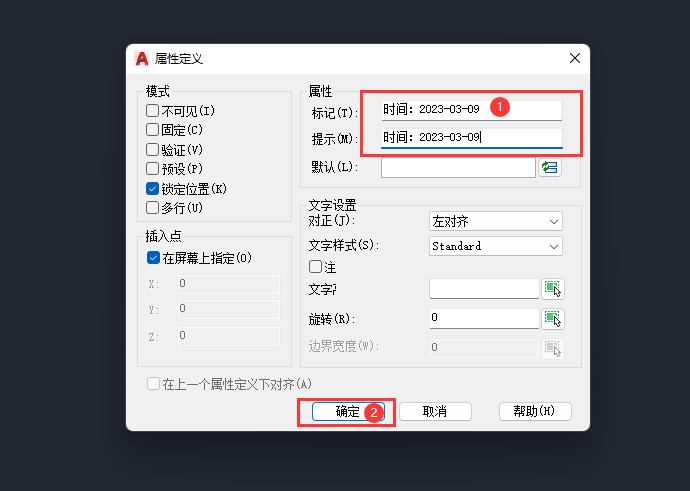

2、弹出属性定义对话框，输入标记与提示，点击确定。如下图：

cad时间块怎么设置第2步

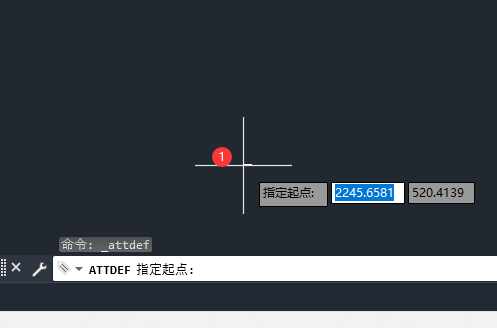

3、指定起点。点击绘图区。如下图：

cad时间块怎么设置第3步

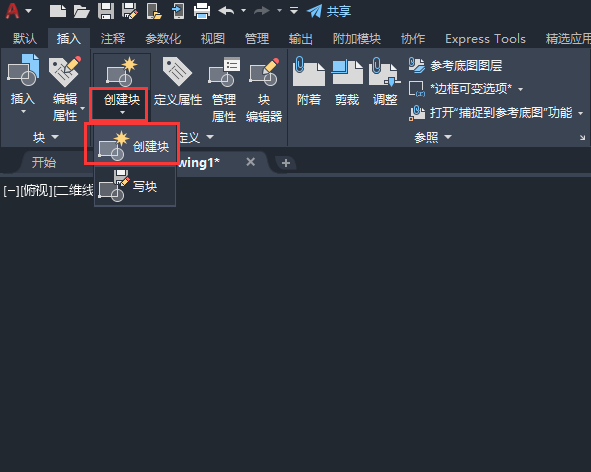

4、点击创建块，如下图：

cad时间块怎么设置第4步

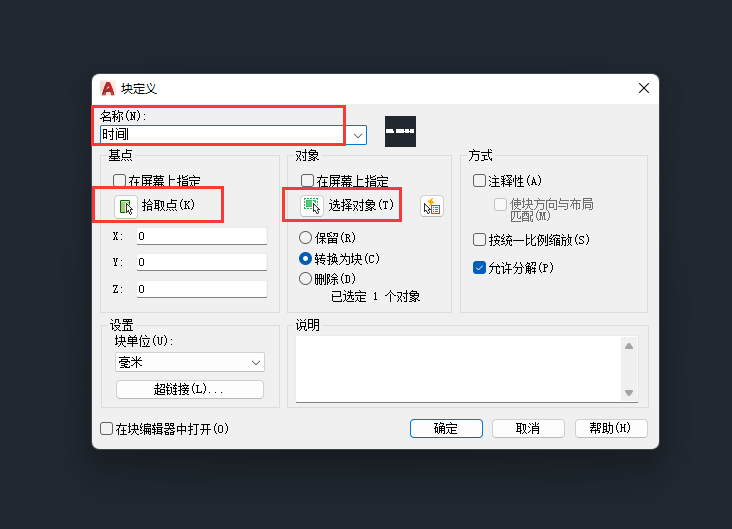

5、弹出块定义，名称输入时间。点击拾取点，选择时间文字的旁边。选择对象，选择时间文字。如下图：

cad时间块怎么设置第5步

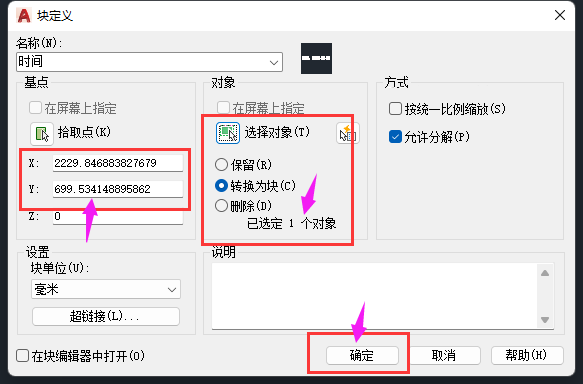

6、选择好后，X与Y都有参数，选择对象也会显示已选定1个对象，点击确定。如下图：

cad时间块怎么设置第6步

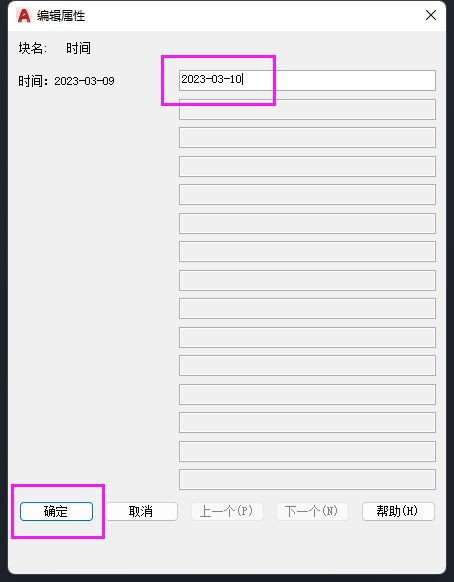

7、再一次使用时，编辑属性输入新的时间，点击确定。如下图：

cad时间块怎么设置第7步

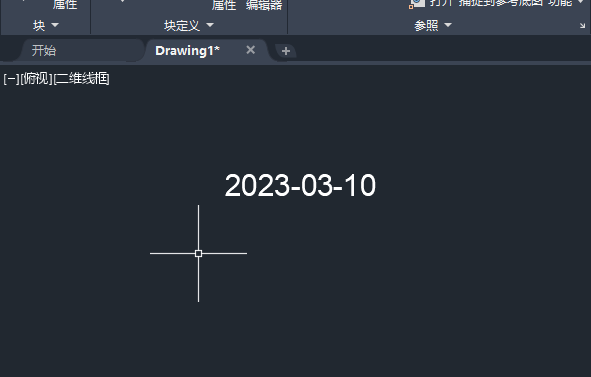

8、这样新的块就创建好了。

cad时间块怎么设置第8步
