CAD如何截止阀图形的方法

CAD如何截止阀图形的方法?点击直线工具,绘制一条长100mm的直线。输入CIRCLE命令,空格。绘制一个半径为20mm的圆,再用H填充命令,填充自已要的颜色。这样截止阀图标就画出来了。

CAD画截止阀图形的方法:

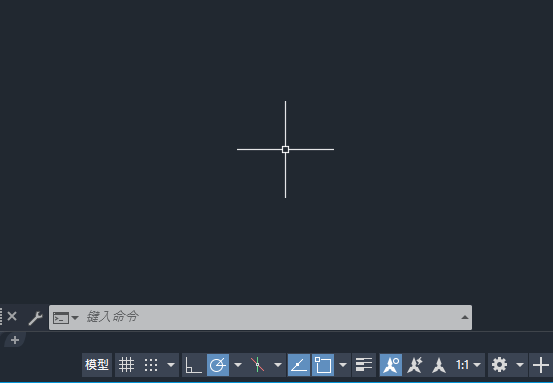

1、打开CAD2022软件,新建空白文档。如下图:

CAD如何截止阀图形的方法第1步

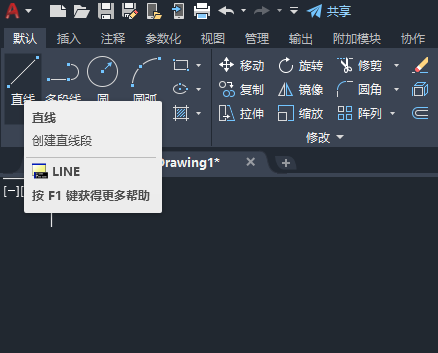

2、点击直线工具,或输入LINE命令,空格。如下图:

CAD如何截止阀图形的方法第2步

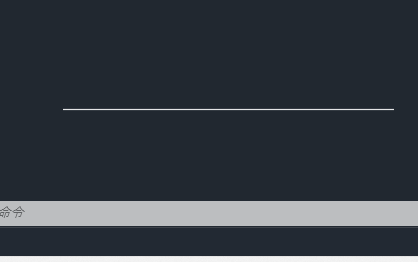

3、然后绘制一条长100mm的直线。如下图:

CAD如何截止阀图形的方法第3步

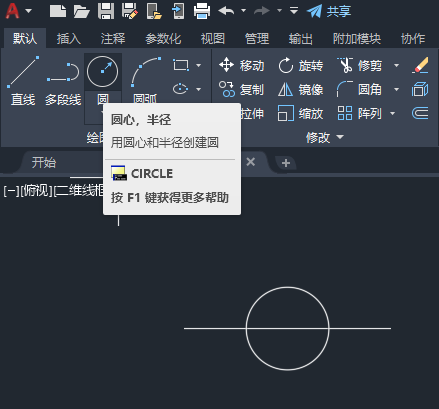

4、然后点击圆形工具,或是输入CIRCLE命令,空格。绘制一个半径为20mm的圆,如下图:

CAD如何截止阀图形的方法第4步

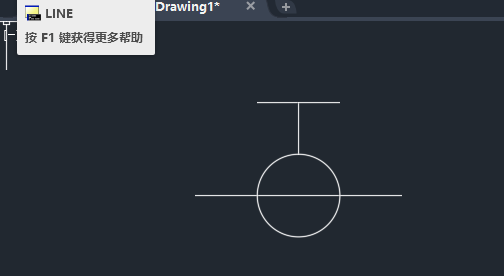

5、然后再使用直线工具,或是输入LINE命令空格,画出直线。如下图:

CAD如何截止阀图形的方法第5步

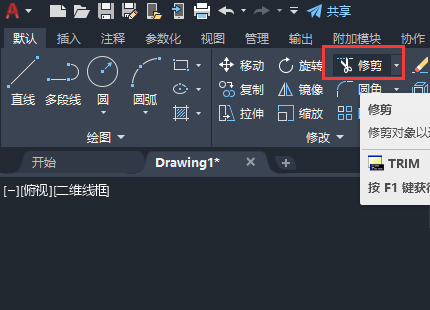

6、然后点击修剪工具,或是输入TRIM命令。如下图:

CAD如何截止阀图形的方法第6步

7、然后修剪圆中心的直线。如下图:

CAD如何截止阀图形的方法第7步

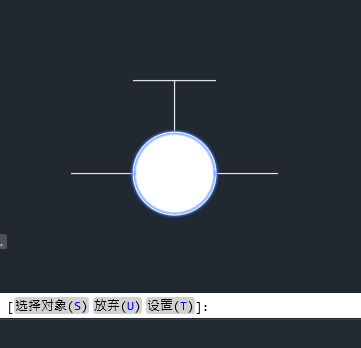

8、再用H填充命令,填充自已要的颜色。如下图:

CAD如何截止阀图形的方法第8步

9、这样截止阀图标就画出来了。如下图:

CAD如何截止阀图形的方法第9步
