cad的三维图如何转化成二维平面图

cad的三维图如何转化成二维平面图？点击建模里面的正交。选择视图的边。向右拖动并点击。步骤很多，具体操作过程步骤如下：

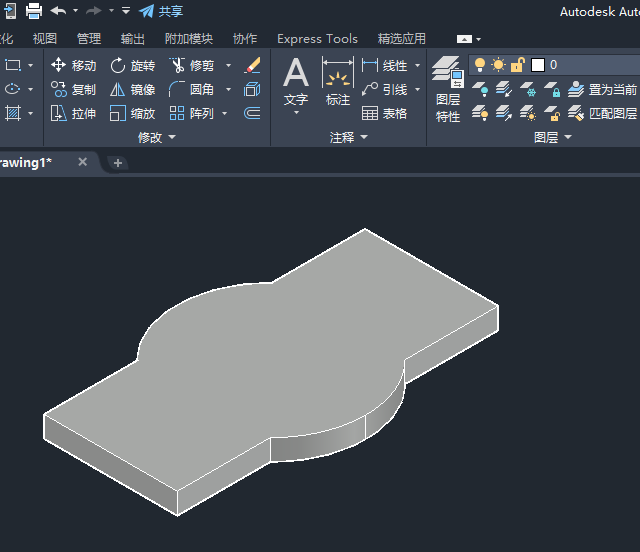

1、打开CAD做好的二维图形，或自已设计一个。

cad的三维图如何转化成二维平面图第1步

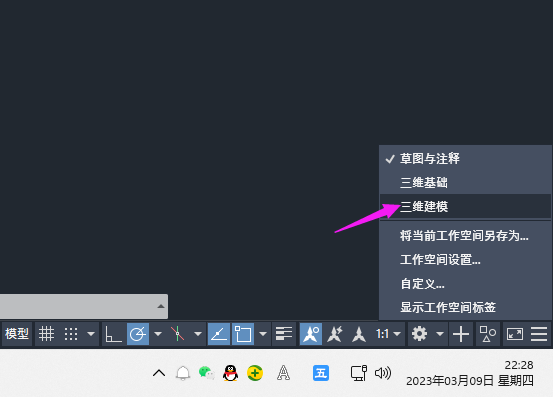

2、查看右下角是不是三维建模空间，如果不是就要进入三维建模空间。

cad的三维图如何转化成二维平面图第2步

3、点击左下角的布局。如下图：

cad的三维图如何转化成二维平面图第3步

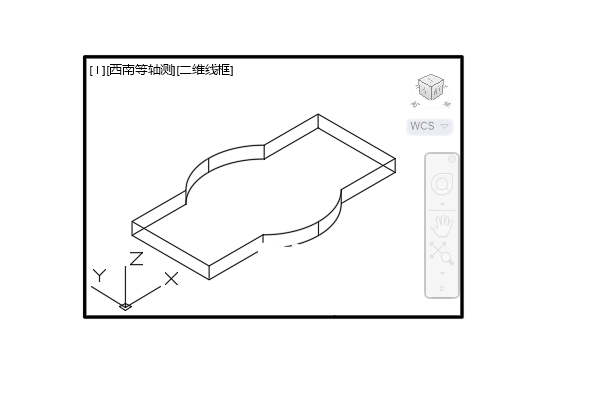

4、缩小一下视图窗口。

cad的三维图如何转化成二维平面图第4步

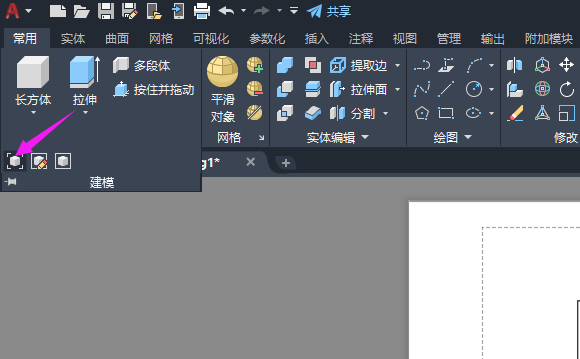

5、点击建模里面的正交。

cad的三维图如何转化成二维平面图第5步

6、点击正交模式。

cad的三维图如何转化成二维平面图第6步

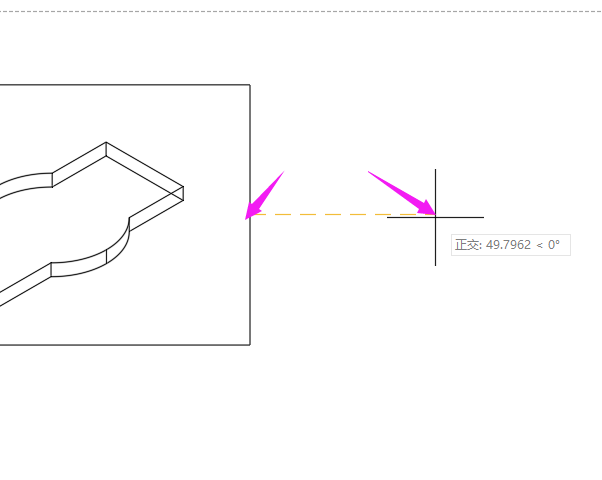

7、选择视图的边。向右拖动并点击。

cad的三维图如何转化成二维平面图第7步

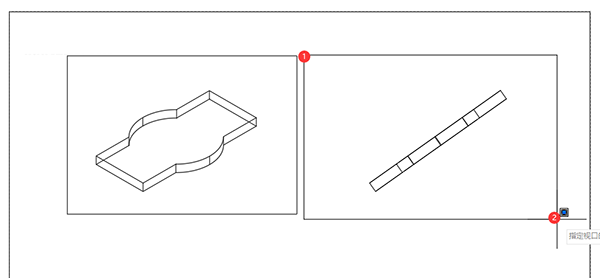

8、生成新的图。指定新视口名称。空格。

cad的三维图如何转化成二维平面图第8步

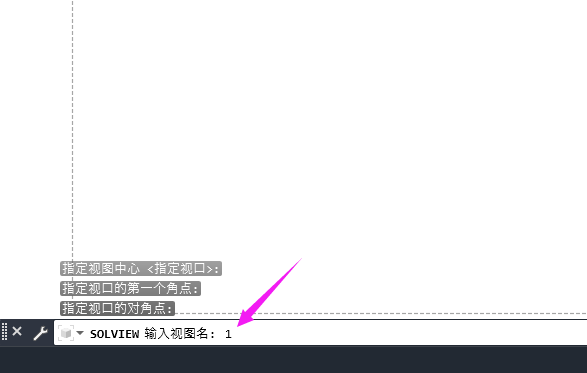

9、然后给视图名，随便取名称即可。

cad的三维图如何转化成二维平面图第9步

10、同样的步骤，生成另一个。改视频改成俯视与前视。

cad的三维图如何转化成二维平面图第10步

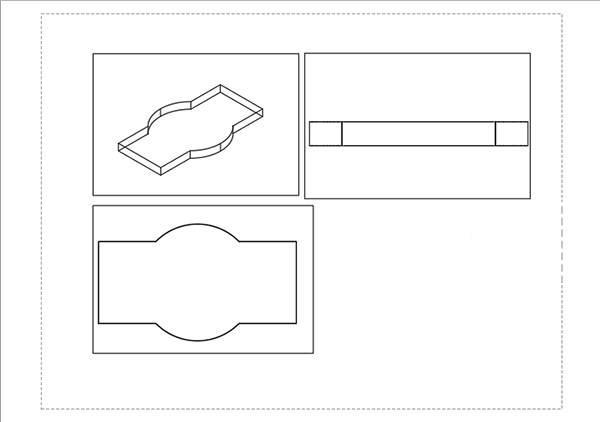

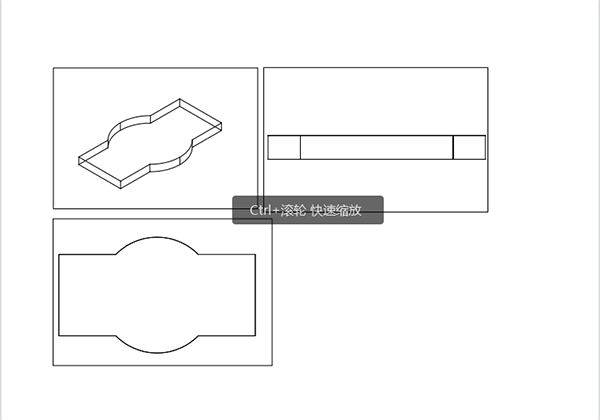

11、然后就转化成二维平面图，并可以打印成PDF.

cad的三维图如何转化成二维平面图第11步
