CAD2020关于使用夹点编辑

日期:2024-09-19 19:35 作者:

可以使用不同类型的夹点和夹点模式以其他方式重新塑造、移动或操纵对象。

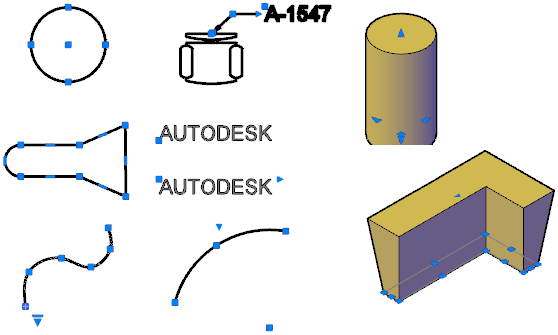

具有多功能夹点的对象

下列对象具有多功能夹点，可提供特定于对象（在某些情况下，特定于夹点）的选项：

二维对象：直线、多段线、圆弧、椭圆弧、样条曲线和图案填充对象。

CAD2020关于使用夹点编辑第1步

注释对象：标注对象和多重引线。

三维实体：三维面、边和顶点。

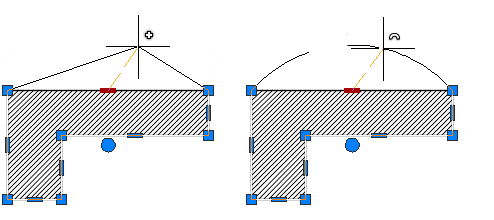

CAD2020关于使用夹点编辑第2步

重要说明

锁定图层上的对象不显示夹点。
选择多个共享重合夹点的对象时，可以使用夹点模式编辑这些对象；但是，任何特定于对象或夹点的选项将不可用。

使用夹点进行拉伸的技巧

当选择对象上的多个夹点来拉伸对象时，选定夹点间的对象的形状将保持原样。要选择多个夹点，请按住 Shift 键，然后选择适当的夹点。
文字、块参照、直线中点、圆心和点对象上的夹点将移动对象而不是拉伸它。
当二维对象位于当前 UCS 之外的其他平面上时，将在创建对象的平面上（而不是当前 UCS 平面上）拉伸对象。
如果选择象限夹点来拉伸圆或椭圆，然后在输入新半径命令提示下指定距离（而不是移动夹点），此距离是指从圆心而不是从选定的夹点测量的距离。

限制夹点显示以改善性能

可以限制显示夹点的对象的最大数目。例如，如果图形包含带许多夹点的图案填充对象或多段线，选择这些对象将花费很长时间。初始选择集包含的对象数目多于指定数目时，GRIPOBJLIMIT 系统变量将不显示夹点。如果将对象添加到当前选择集中，该限制则不适用。
