| CAD多段线和矩形有什么区别？多段线是作为单个对象创建的相互连接的序列直线段或弧线段。快速创建闭合矩形多段线的方法是使用RECTANG命令。 |

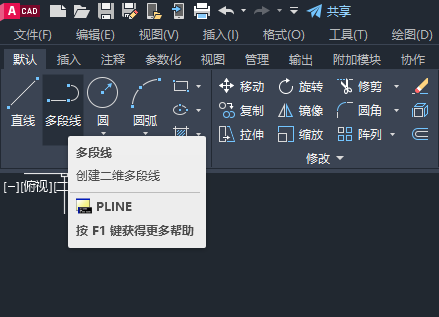

1、多段线是作为单个对象创建的相互连接的序列直线段或弧线段。  2、使用 PLINE 命令为以下对象创建开放多段线或闭合多段线

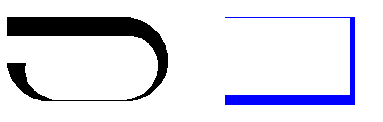

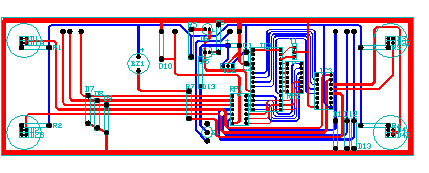

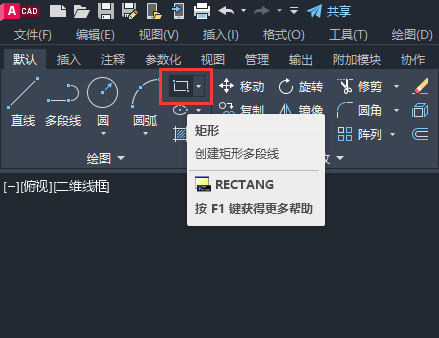

3、多段线可以具有恒定宽度，或者可以有不同的起点宽度和端点宽度。指定多段线的第一个点后，可以使用“宽度”选项来指定所有后来创建的线段的宽度。您可以随时更改宽度值，甚至在创建新线段时更改。  4、以下是印刷电路板的样例，其中的线路是使用宽多段线创建的。接合焊盘是使用 DONUT 命令创建的。  5、多段线对于每个线段可以有不同的起点宽度和端点宽度，如此处所示：  6、快速创建闭合矩形多段线的方法是使用 RECTANG 命令（在“命令”窗口输入 REC）。  7、只需单击矩形的两个对角点即可，如图所示。如果使用此方法，则启用“栅格捕捉”(F9) 以提高精度。  |
