CAD怎么画五连花圆形的方法

日期:2024-09-19 19:35 作者:

以下就是CAD怎么画五连花圆形的方法，具体操作过程如下：

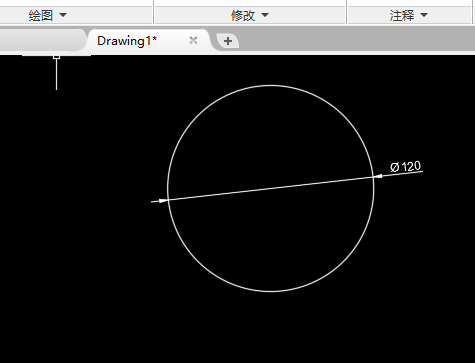

1、打开CAD软件，绘制一个直径为120的圆形。

CAD怎么画五连花圆形的方法第1步

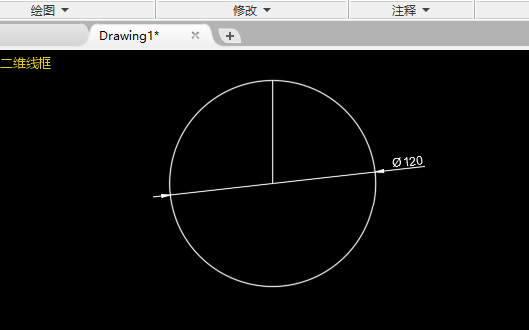

2、然后再绘制一条直线，从圆心到象限点绘制出来。

CAD怎么画五连花圆形的方法第2步

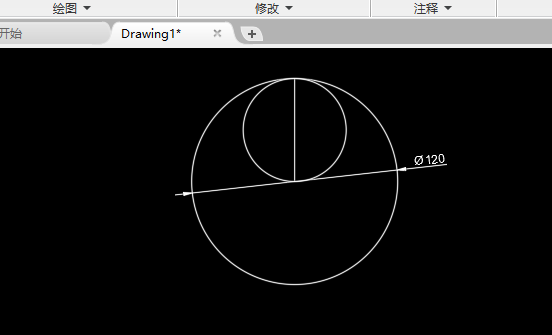

3、再在直线的中点，绘制一个30的圆。

CAD怎么画五连花圆形的方法第3步

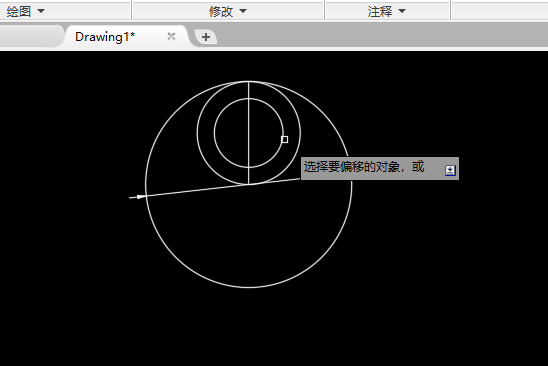

4、然后再把圆进行偏移10的距离，效果如下：

CAD怎么画五连花圆形的方法第4步

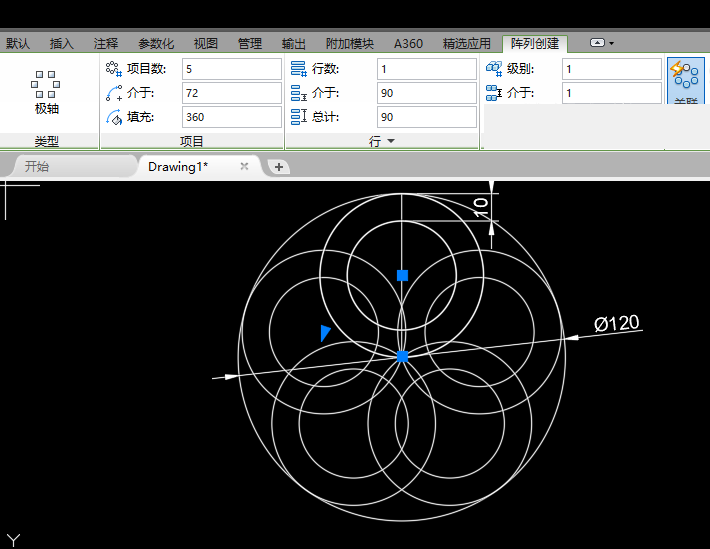

5、然后把二个小圆进行环形阵列。项目数为5个。效果如下：

CAD怎么画五连花圆形的方法第5步

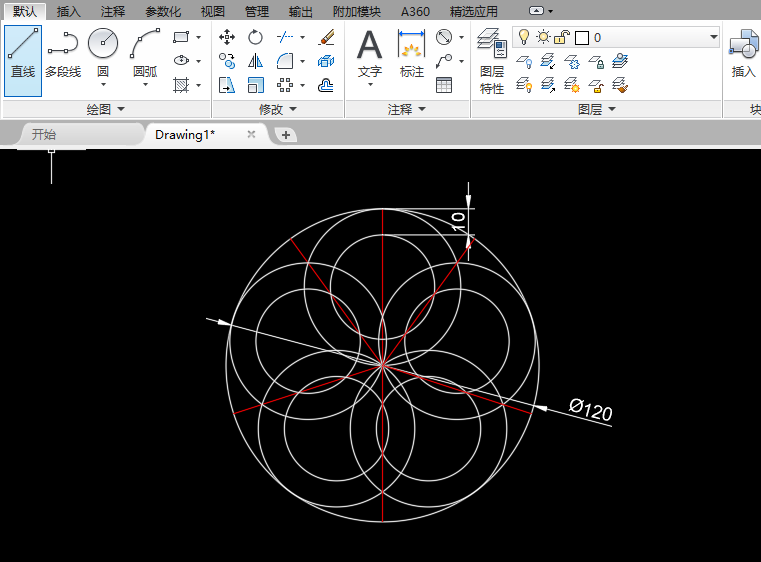

6、然后再绘制五条直线出来，效果如下：

CAD怎么画五连花圆形的方法第6步

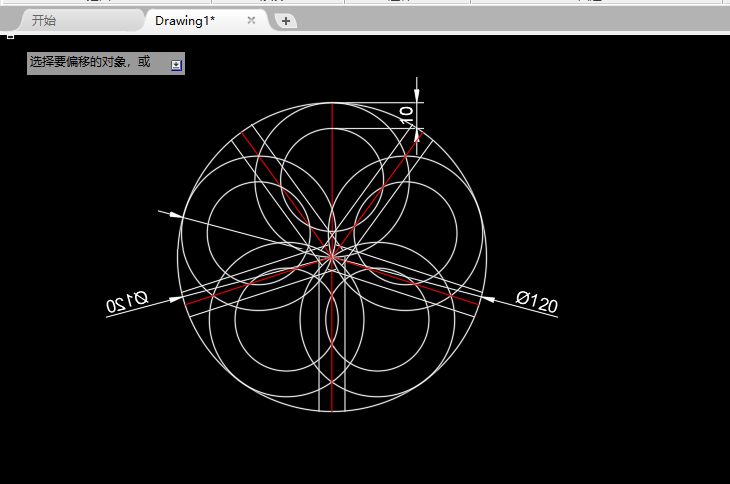

7、然后把绘制好的直线再偏移5mm 向左右偏移。效果如下：

CAD怎么画五连花圆形的方法第7步

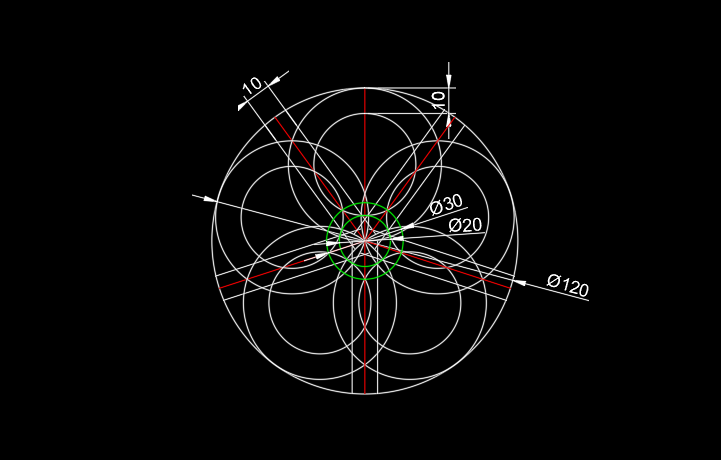

8、然后再绘制20与30mm的圆形出来。效果如下：

CAD怎么画五连花圆形的方法第8步

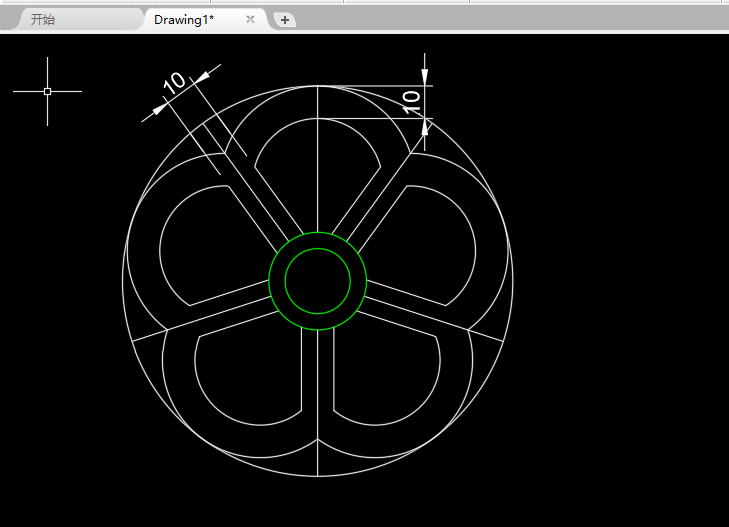

9、然后进行修剪，效果如下：

CAD怎么画五连花圆形的方法第9步

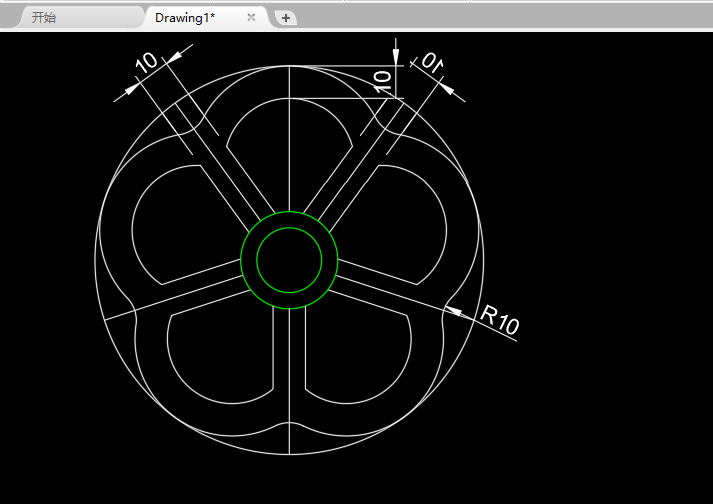

10、然后再进行倒圆角处理，圆角为10mm。效果如下：

CAD怎么画五连花圆形的方法第10步

11、同样的方法，再进行倒圆角为5mm，效果如下：

CAD怎么画五连花圆形的方法第11步

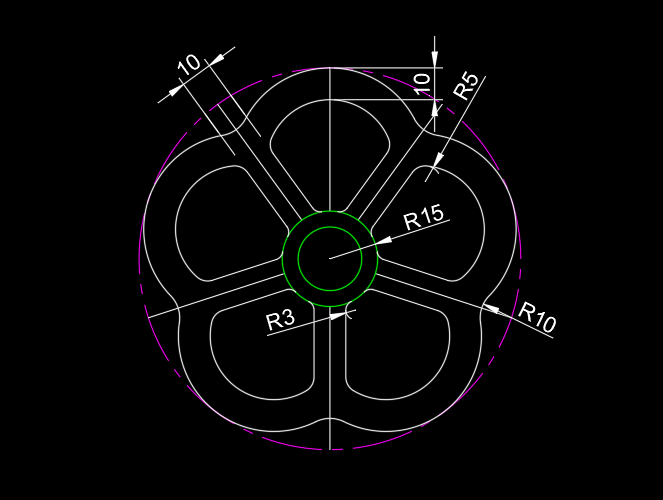

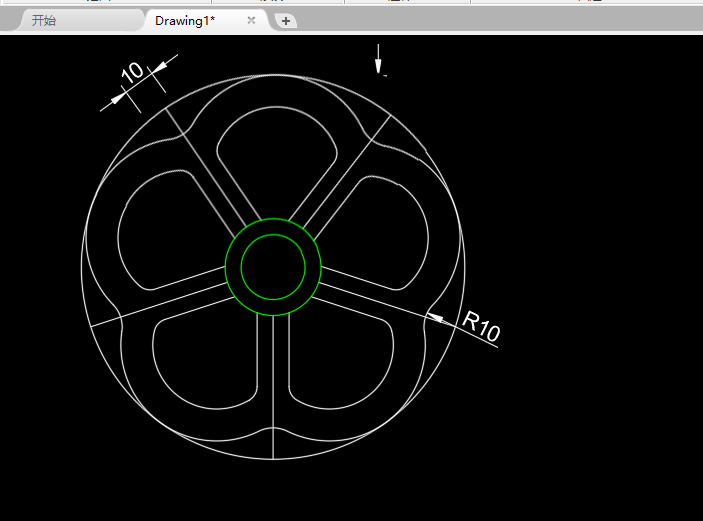

12、同样的方法，倒直径为3mm的圆角，效果如下：

CAD怎么画五连花圆形的方法第12步
