CAD三维图怎么拉伸面

日期:2024-09-19 19:35 作者:

下面给大家分享的是CAD三维图怎么拉伸面的方法，具体操作过程步骤如下：

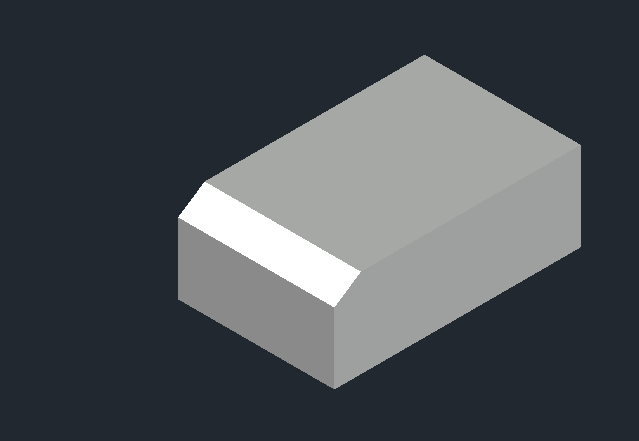

第1步、打开CAD软件，绘制一个三维实例出来，如下图：

CAD三维图怎么拉伸面第1步

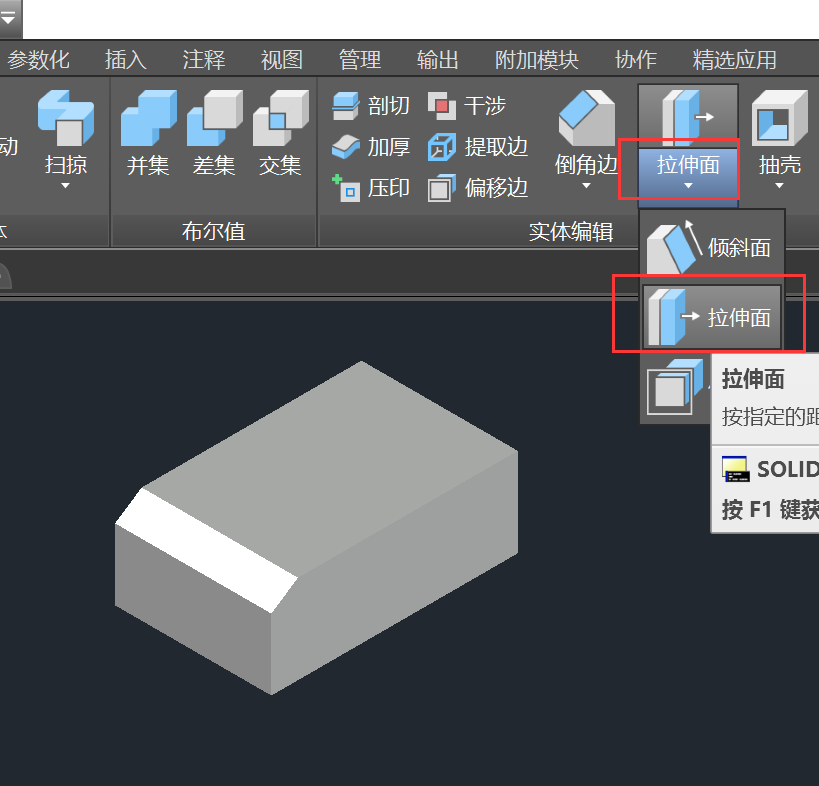

第2步、点击拉伸面工具。如下图：

CAD三维图怎么拉伸面第2步

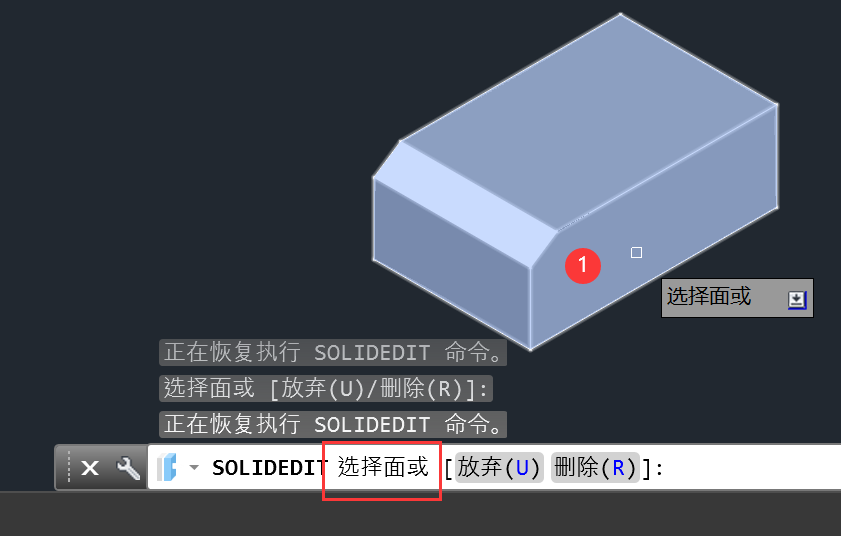

第3步、选择实体的面。如下图：

CAD三维图怎么拉伸面第3步

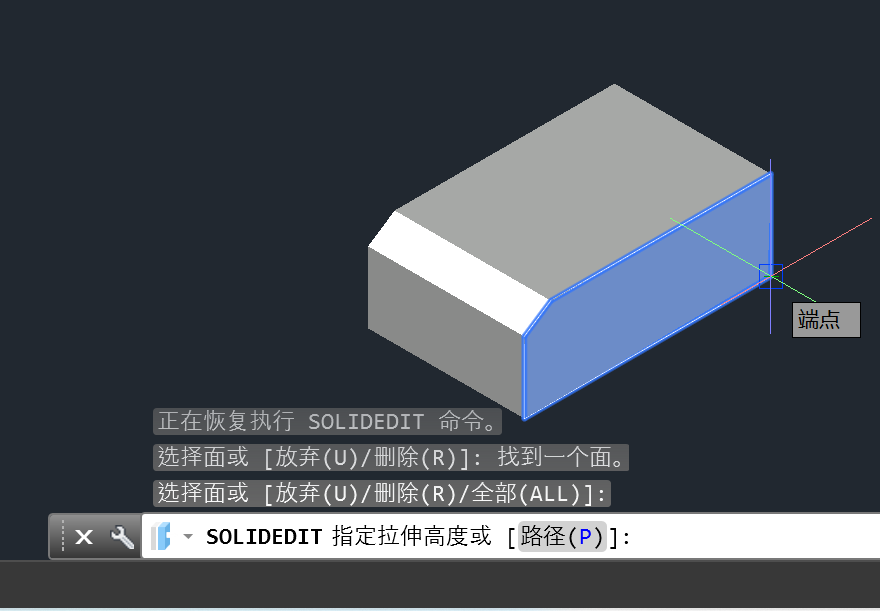

第4步、点击拉伸的起点。如下图：

CAD三维图怎么拉伸面第4步

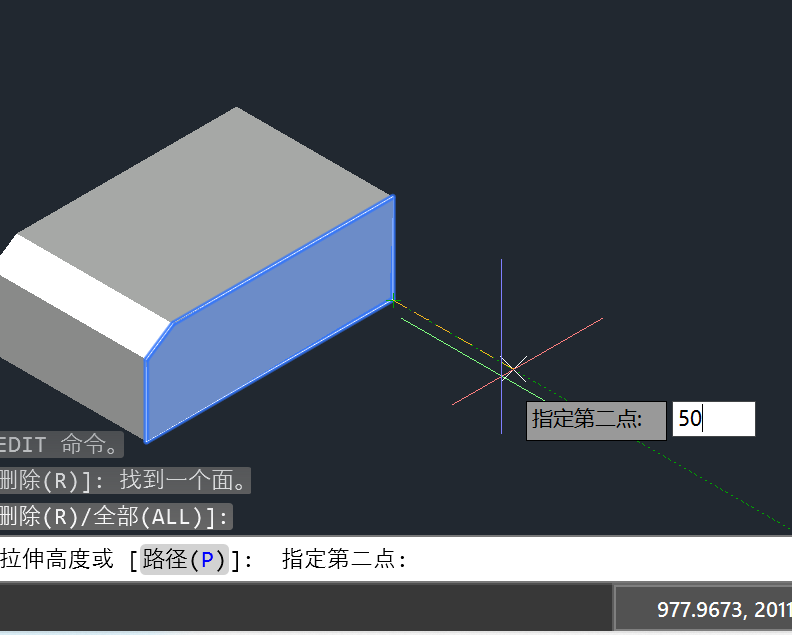

第5步、设置拉伸的距离，空格，如下图：

CAD三维图怎么拉伸面第5步

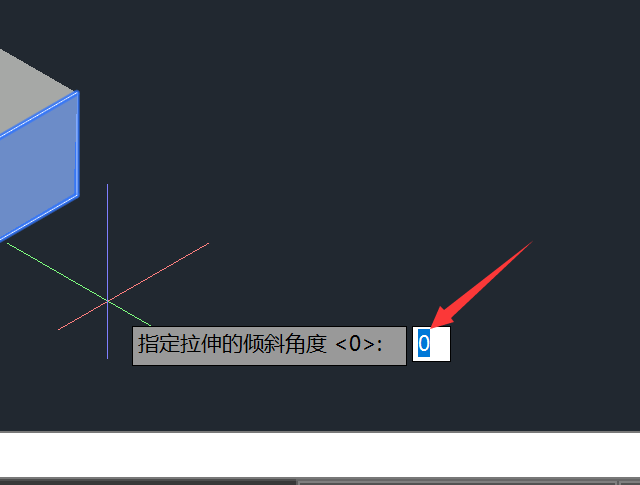

第6步、设置拉伸的斜倾角度，如下图：

CAD三维图怎么拉伸面第6步

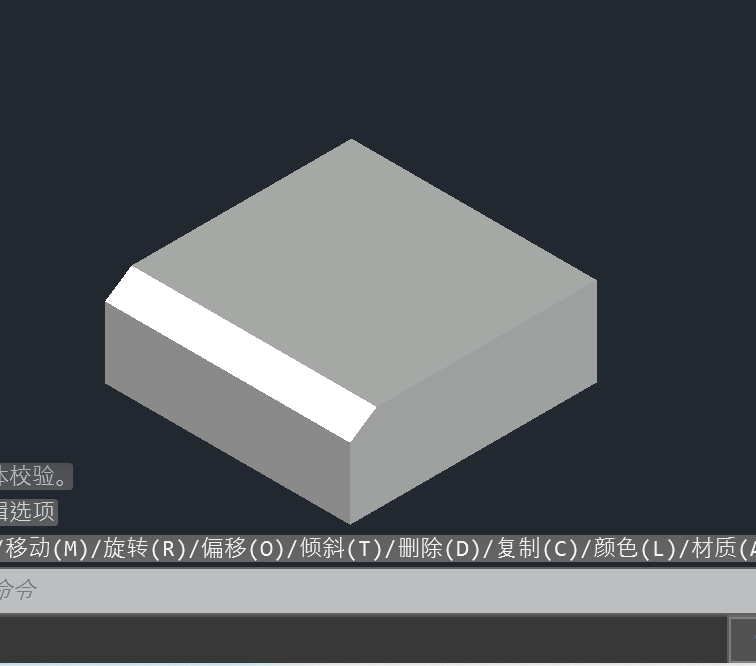

第7步、这样就完成了实体拉伸的处理。

CAD三维图怎么拉伸面第7步
