cad怎么给实体倒角

日期:2024-09-19 19:35 作者:

怎么用CAD2022给实体倒角呢？可以用实体工具里面的倒角边工具来完成了。具体的倒角操作步骤如下：

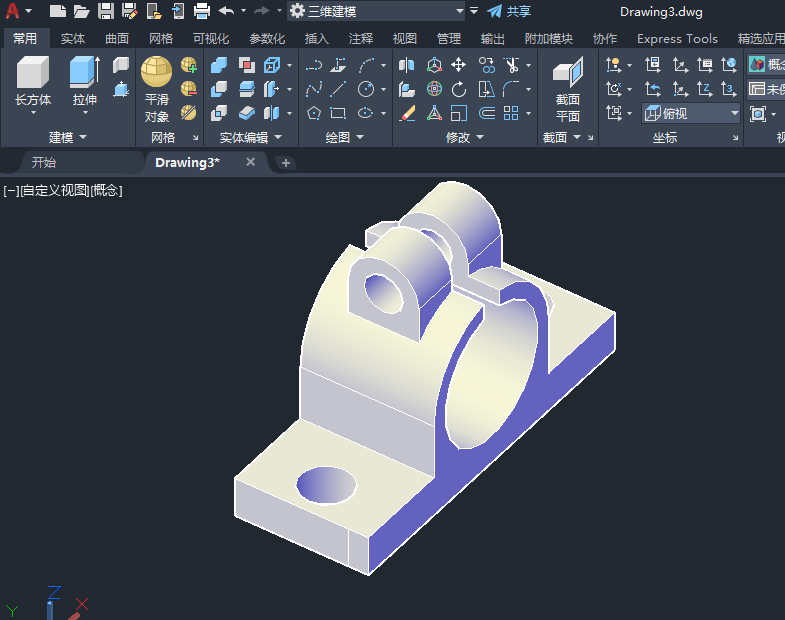

1、打开用CAD创建的实体图。如下图：

cad怎么给实体倒角第1步

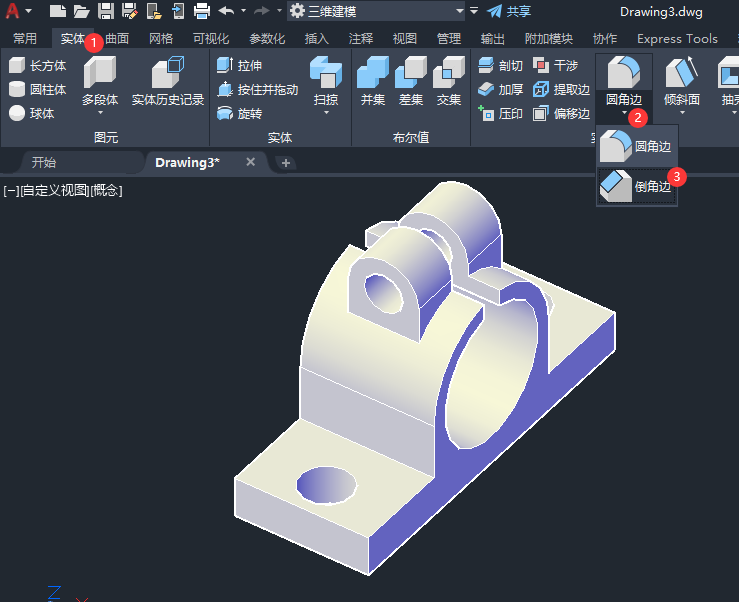

2、点击实体里面的倒角边。

cad怎么给实体倒角第2步

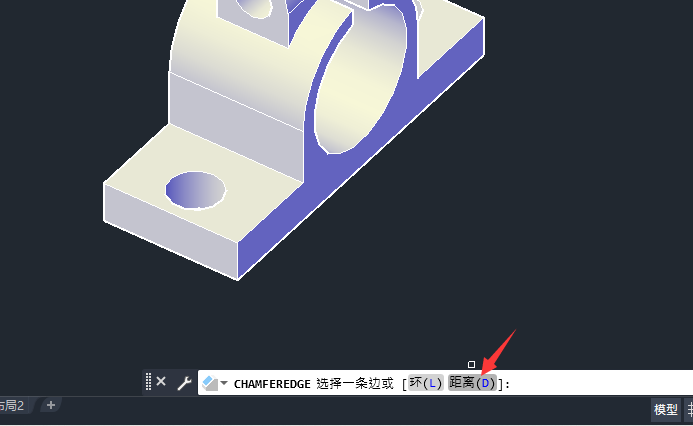

3、点击设置距离D

cad怎么给实体倒角第3步

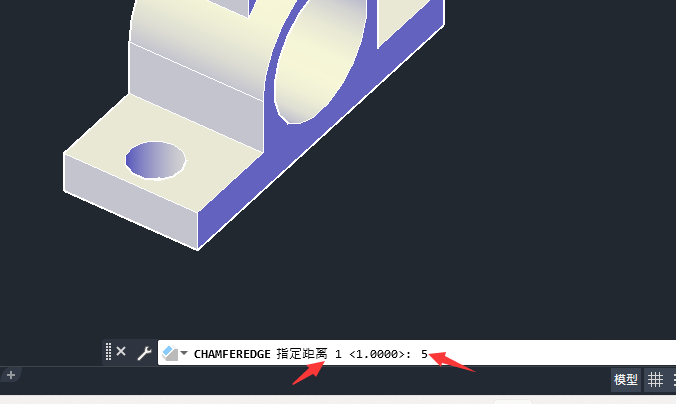

4、设置距离1为5，空格

cad怎么给实体倒角第4步

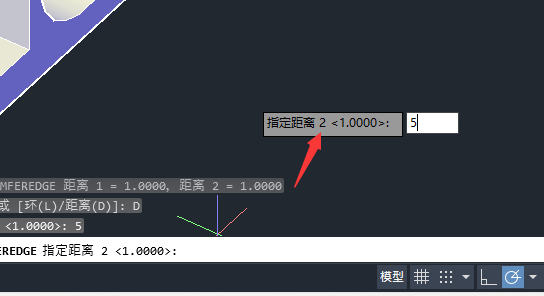

5、设置距离2也为5，空格。

cad怎么给实体倒角第5步

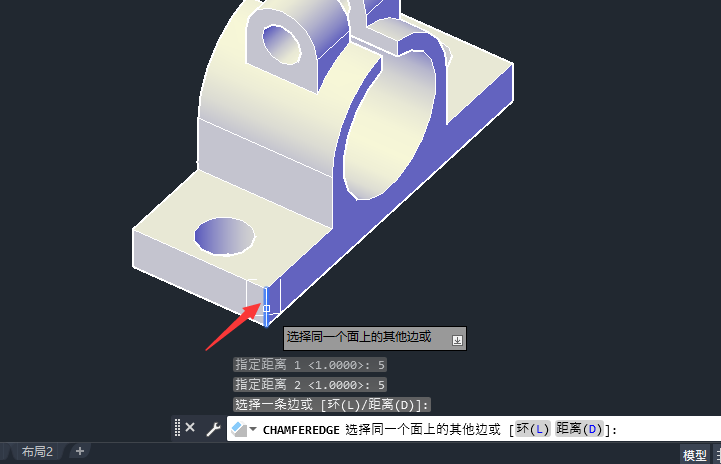

6、选择要倒角的实体边。空格

cad怎么给实体倒角第6步

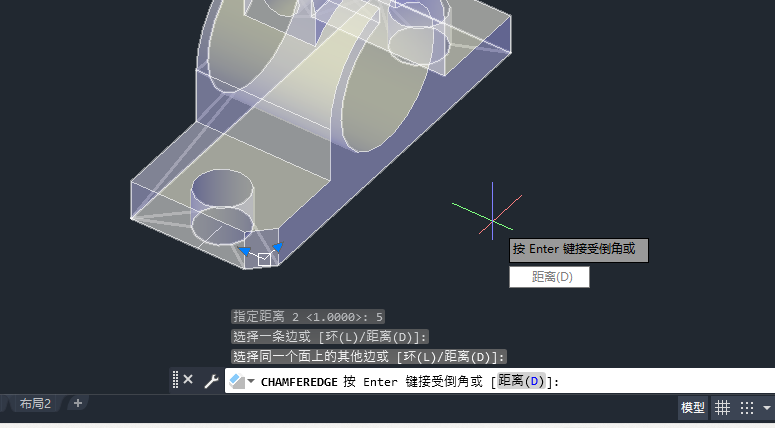

7、没有问题后，再空格确定。

cad怎么给实体倒角第7步

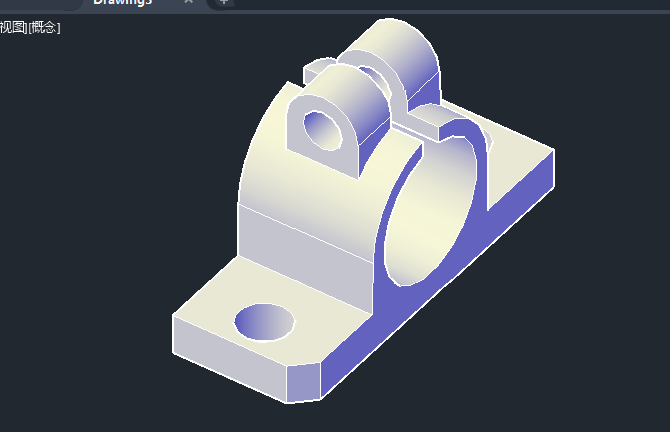

8、这样就完成了倒角。

cad怎么给实体倒角第8步
