CAD绘制有线电视信号分支一般符号图标

日期:2024-09-19 19:42 作者:

有线电视图案里有信号分支一般符号图标，怎么用CAD绘制呢，用直线与圆形就可以画了来了。

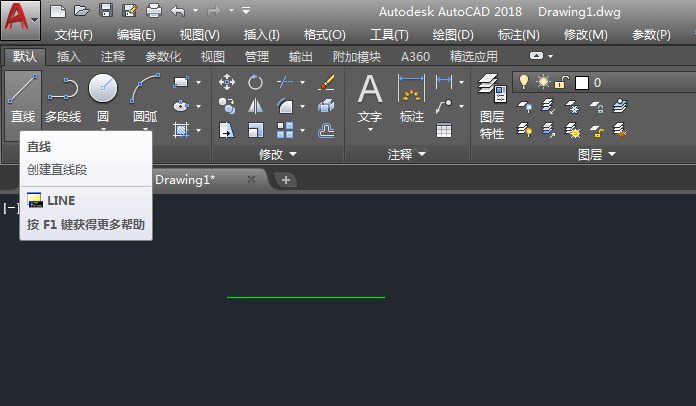

1、打开CAD2018软件，新建空白文档。点击直线，绘制一条100长的直线。如下图：

CAD绘制有线电视信号分支一般符号图标第1步

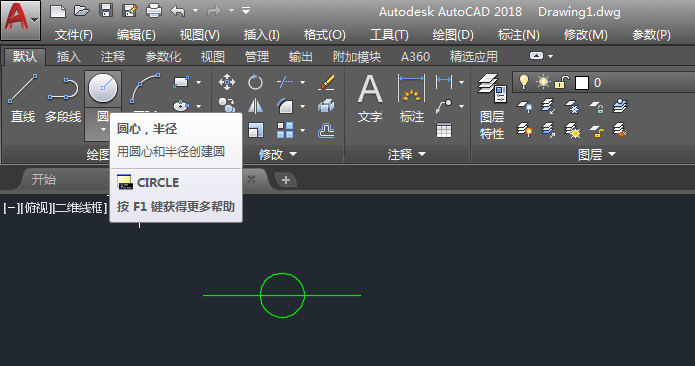

2、点击圆形工具，绘制一个半径为15mm的圆形。如下图：

CAD绘制有线电视信号分支一般符号图标第2步

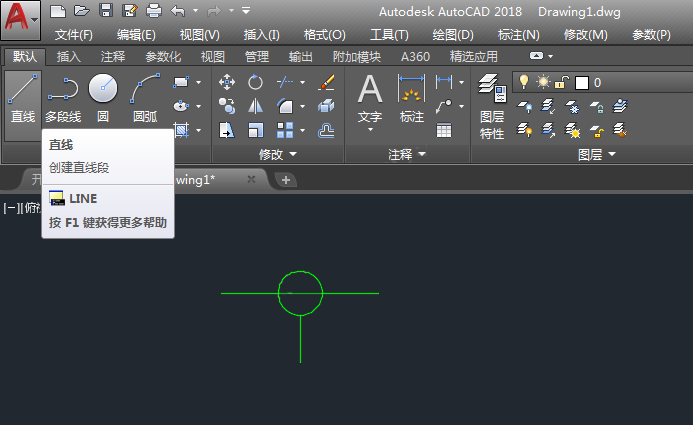

3、然后绘制直线工具，绘制一条直线。

CAD绘制有线电视信号分支一般符号图标第3步

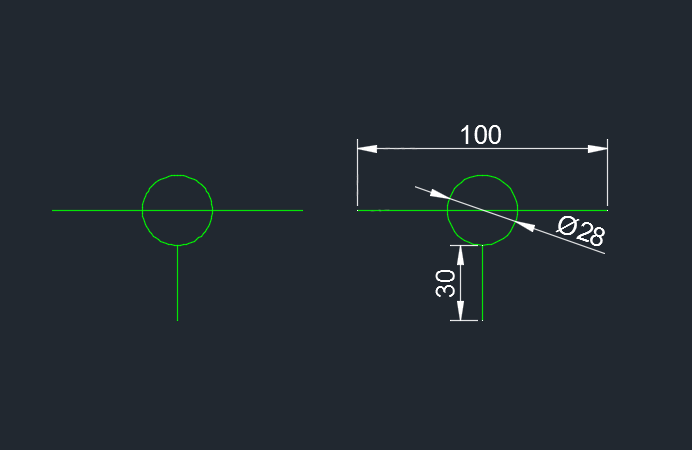

4、对应的尺寸标注。效果如下：

CAD绘制有线电视信号分支一般符号图标第4步
