CAD用圆形工具画图练习

下面给大家介绍的是CAD用圆形工具画图练习的方法，使用圆、直线、偏移工具来完成。具体绘制的方法如下：

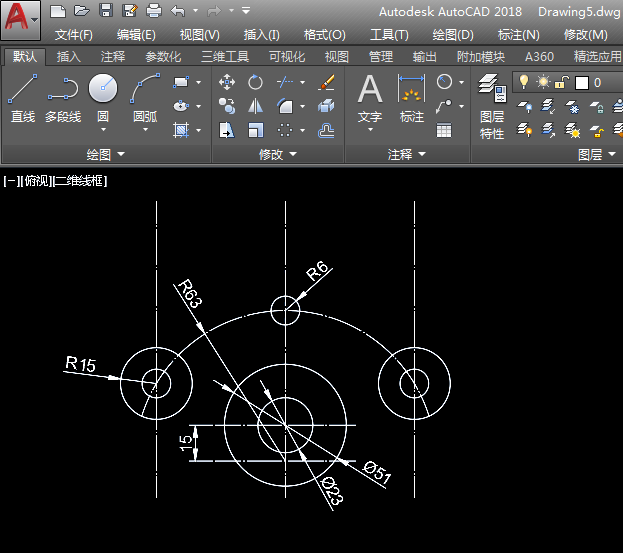

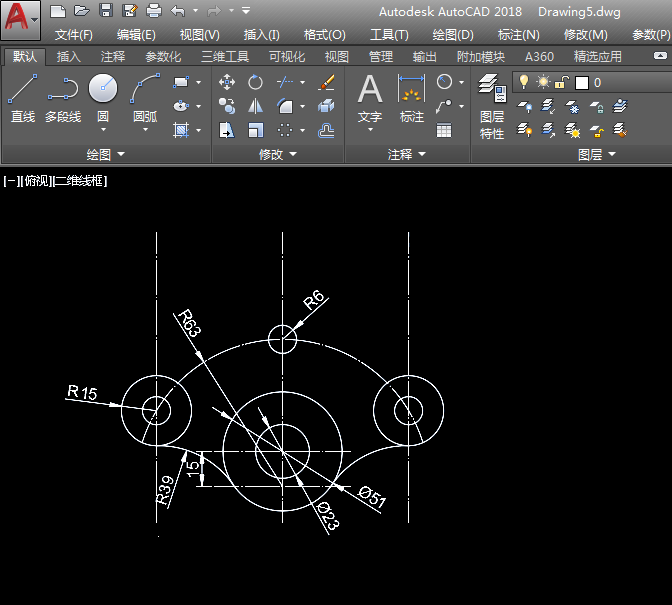

效果图：

CAD用圆形工具画图练习第1步

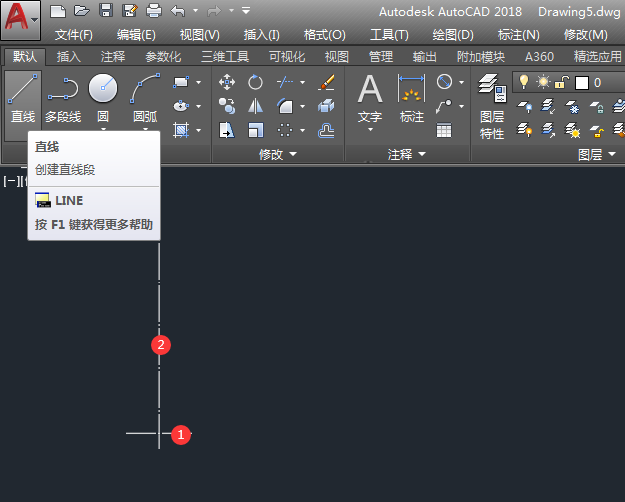

1、打开CAD软件，创建二条直线段。如下图所示：

CAD用圆形工具画图练习第2步

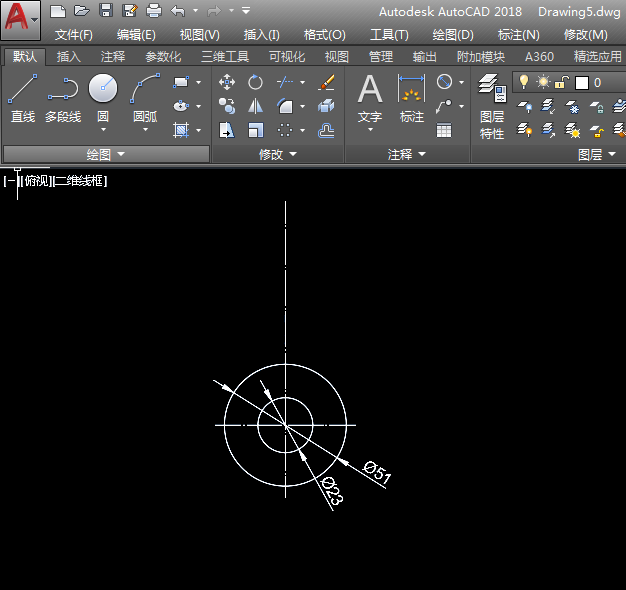

2、使用圆工具，绘制下面二个同心圆出来，效果如下：

CAD用圆形工具画图练习第3步

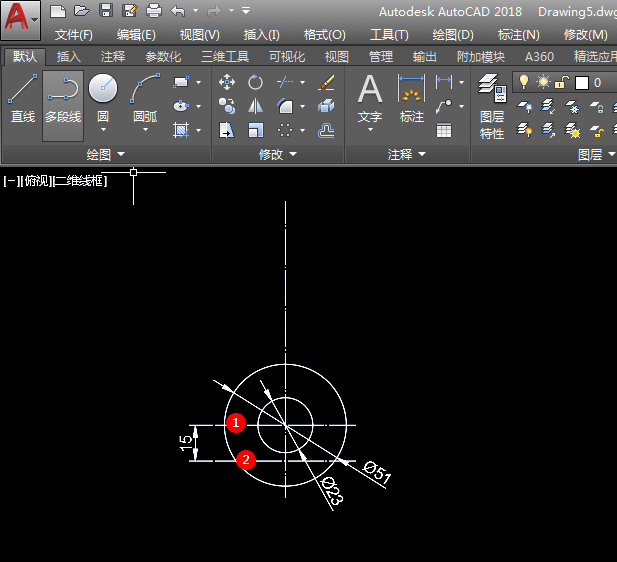

3、然后使用偏移工具，向下偏移15mm。

CAD用圆形工具画图练习第4步

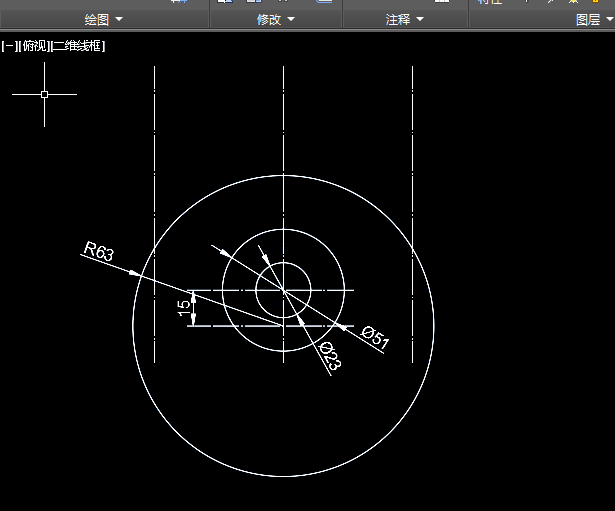

4、然后再进行偏移中间线，然后并绘制一个半径为63的圆。效果如下：

CAD用圆形工具画图练习第5步

5、然后在交点上，绘制下面的小圆出来，如下图所示：

CAD用圆形工具画图练习第6步

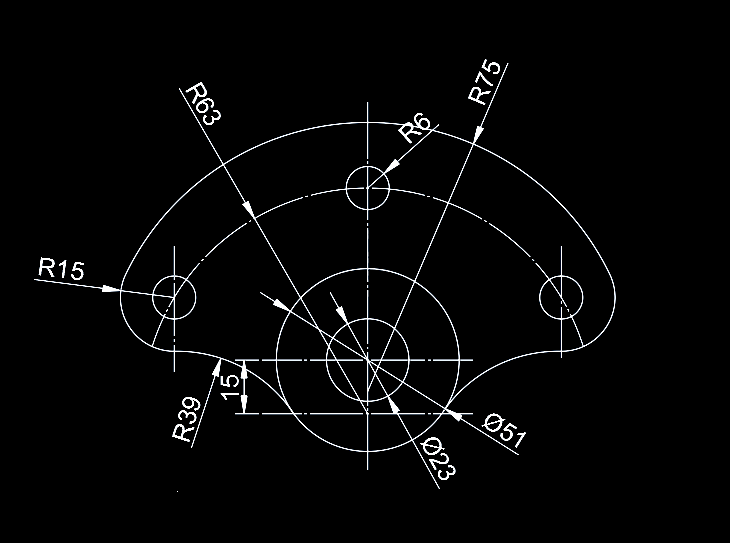

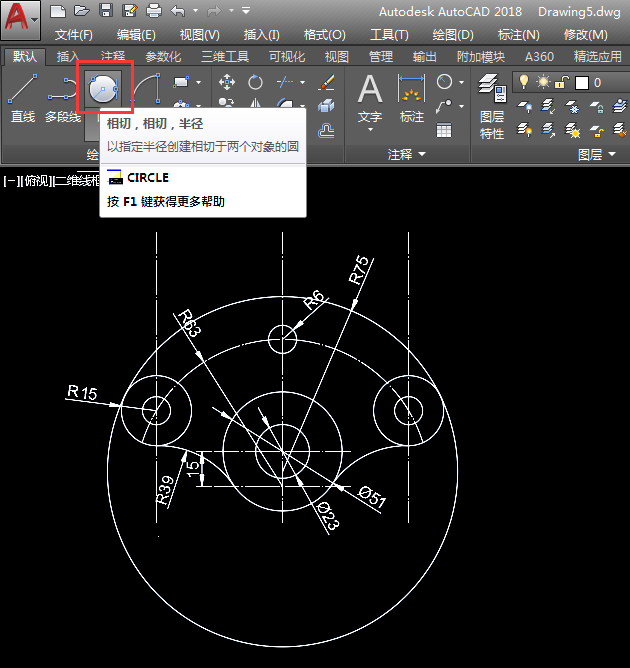

6、然后再绘制相切，相切，圆，并进行修剪。如下图所示：

CAD用圆形工具画图练习第7步

7、然后再绘制大的同心圆，效果如下：

CAD用圆形工具画图练习第8步

8、然后再使用修剪工具，修剪不要的部分。

CAD用圆形工具画图练习第9步

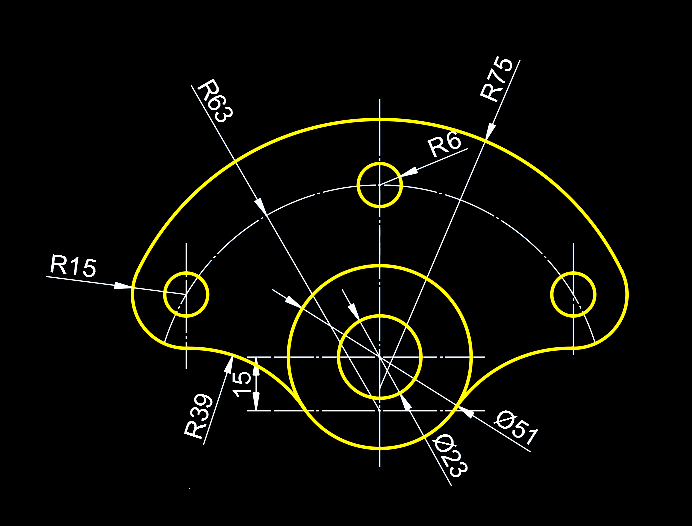

9、然后设置加粗，与黄色线性。效果如下：

CAD用圆形工具画图练习第10步
