怎么画零件图平面图,用CAD偏移及圆角工具来完成很容易,具体操作步骤如下: |

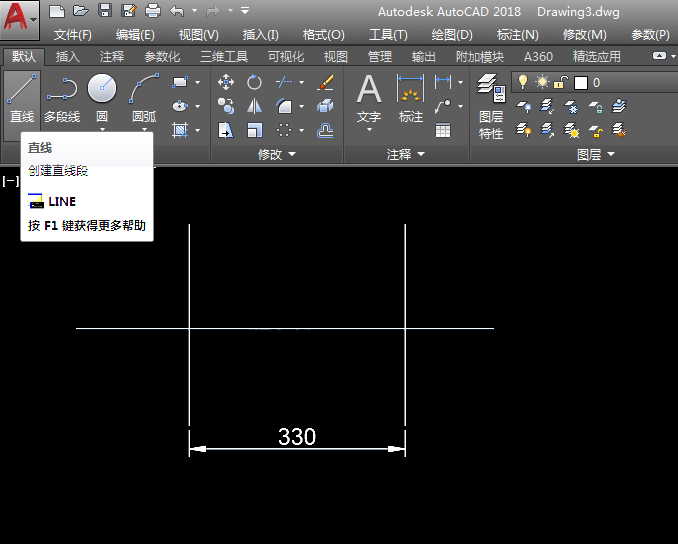

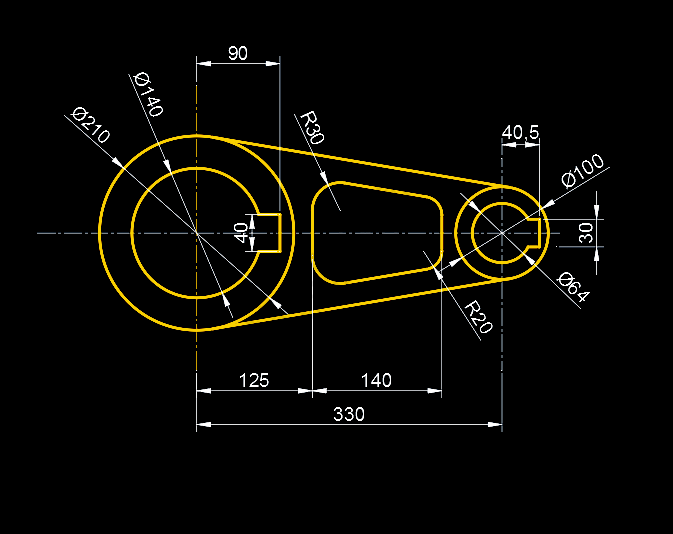

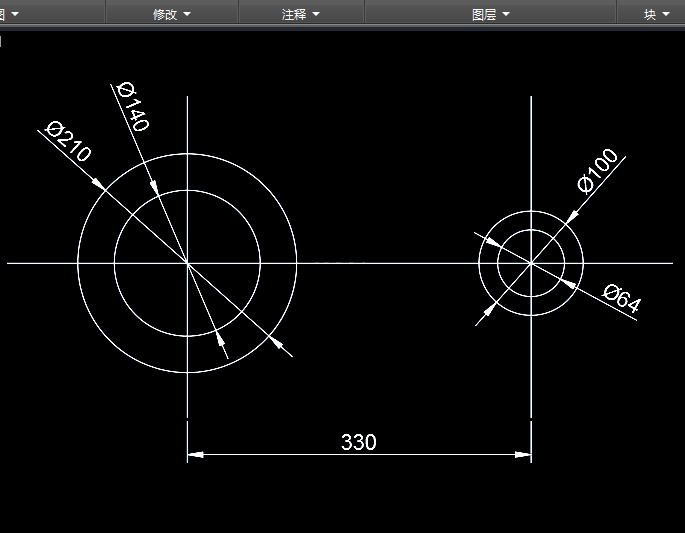

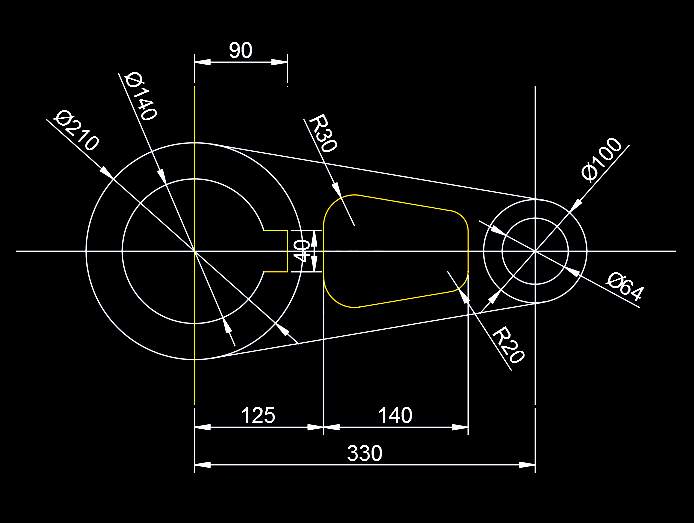

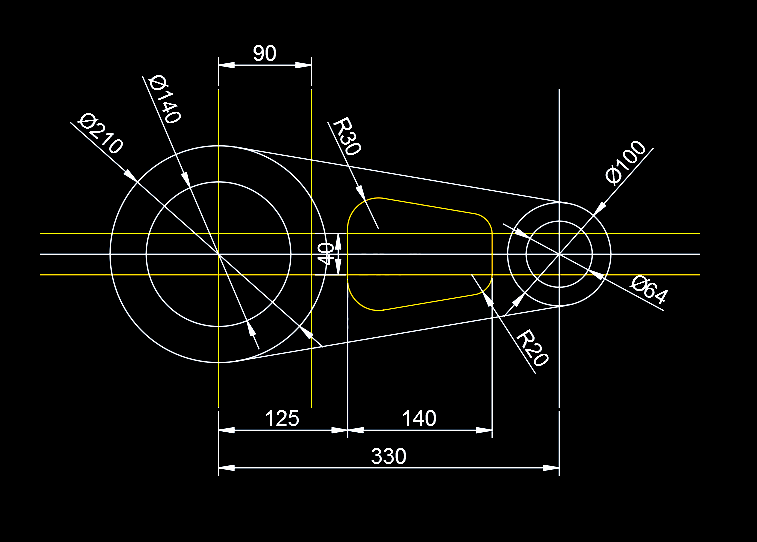

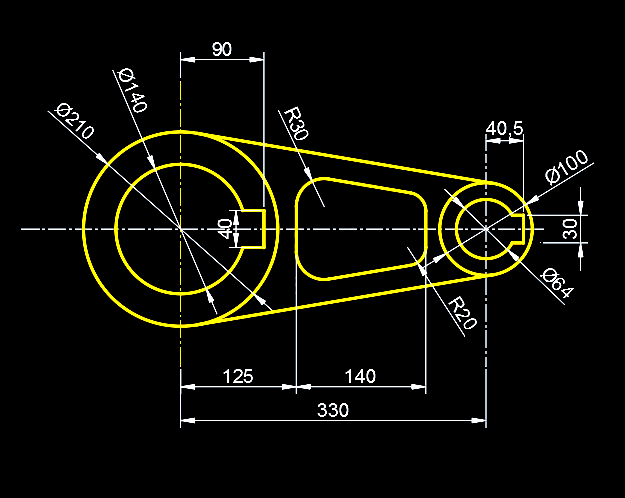

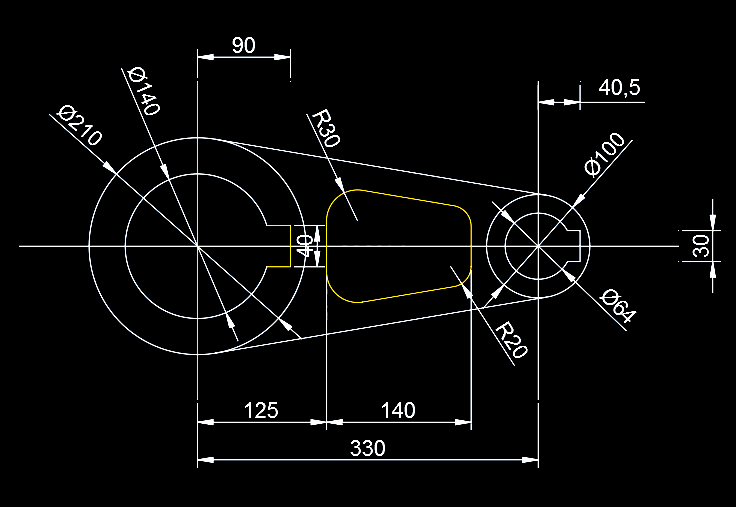

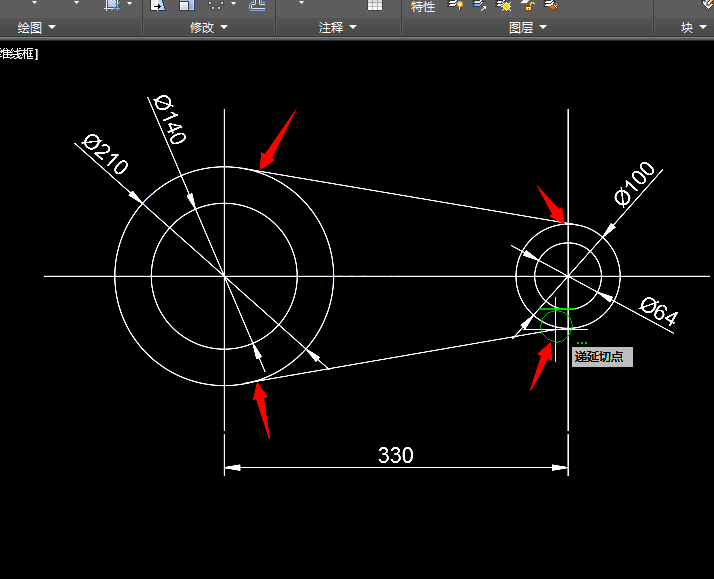

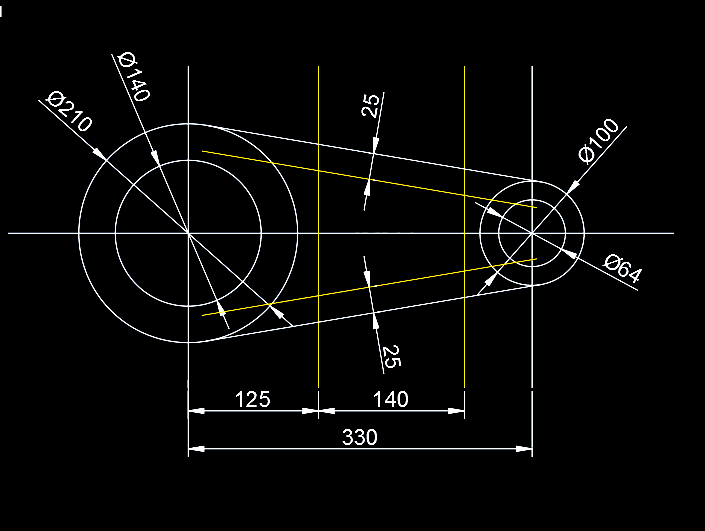

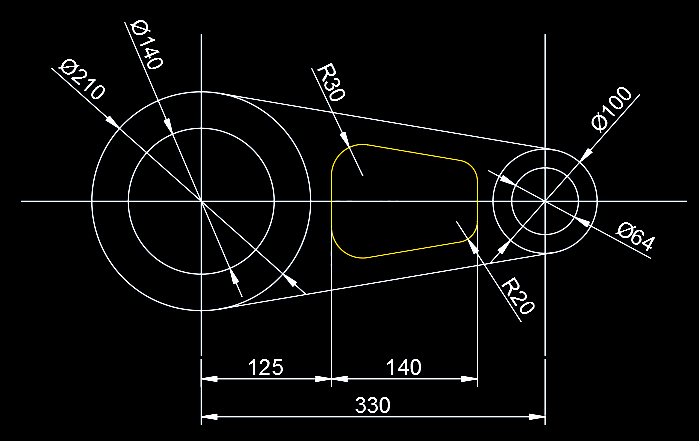

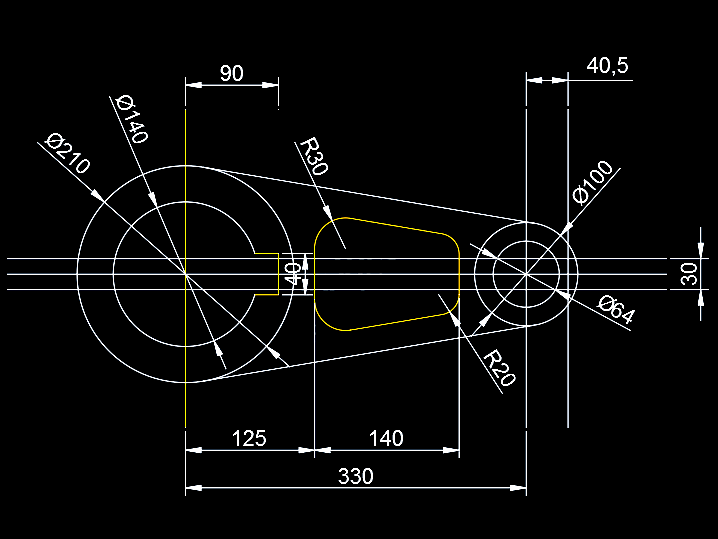

效果图: 1、使用直线工具,绘制下面的中心线出来,二条中心线之间要距30mm。 2、然后再捕捉交点,分别画出直径为140mm,210mm,100mm,64mm的圆形出来。 3、然后再捕捉递延切点画直线,效果如下: 4、然后使用偏移工具,设置偏移的距径进行偏移,效果如下: 5、再使用倒圆角工具,设置圆角半径,进行倒圆角处理。 6、然后再偏移中心线出来,效果如下: 7、再使用修剪工具,修剪多除的,效果如下: 8、同样的方法,进行中心线偏移。参数为15与40.5的距离。 9、同样进行修剪,去掉不要部分,效果如下: 10、最后再进行线性的设置。 |
