CAD里面怎么画禁止鸣喇叭图标

日期:2024-09-19 19:42 作者:

下面给大家介绍的是CAD里面怎么画禁止鸣喇叭图标的方法，具体画法操作步骤如下：

CAD里面画禁止鸣喇叭图标的方法：

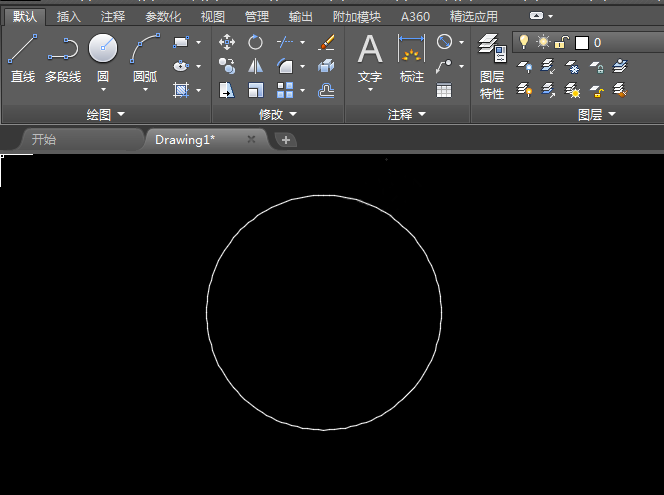

1、打开CAD软件，新建文档，绘制一个圆形出来，效果如下：

CAD里面怎么画禁止鸣喇叭图标第1步

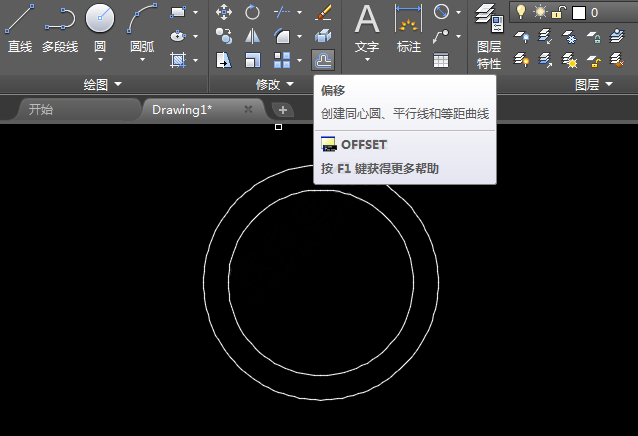

2、使用OFFSET命令，把圆偏移一个小圆出来。效果如下：

CAD里面怎么画禁止鸣喇叭图标第2步

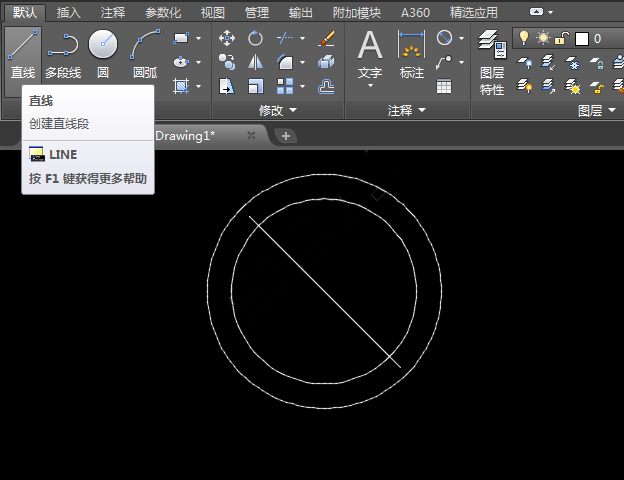

3、点击直线工具，绘制一条直线出来，效果如下：

CAD里面怎么画禁止鸣喇叭图标第3步

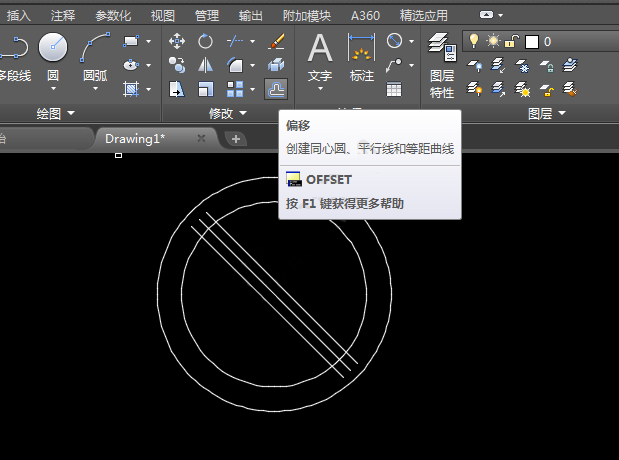

4、同样使用OFFSET偏秒命令来偏移，效果如下：

CAD里面怎么画禁止鸣喇叭图标第4步

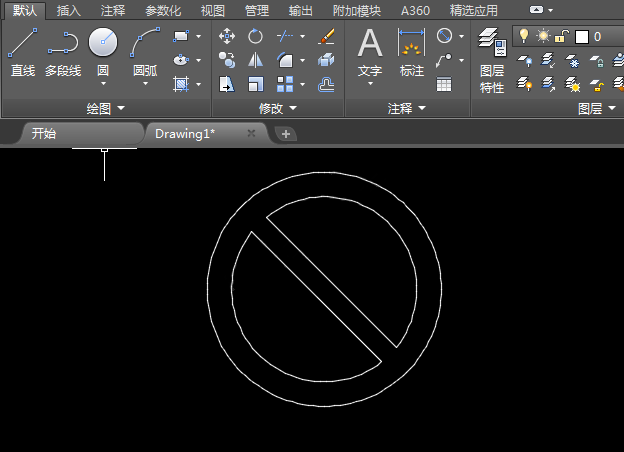

5、再使用TR命令，进行修剪出下图的效果。

CAD里面怎么画禁止鸣喇叭图标第5步

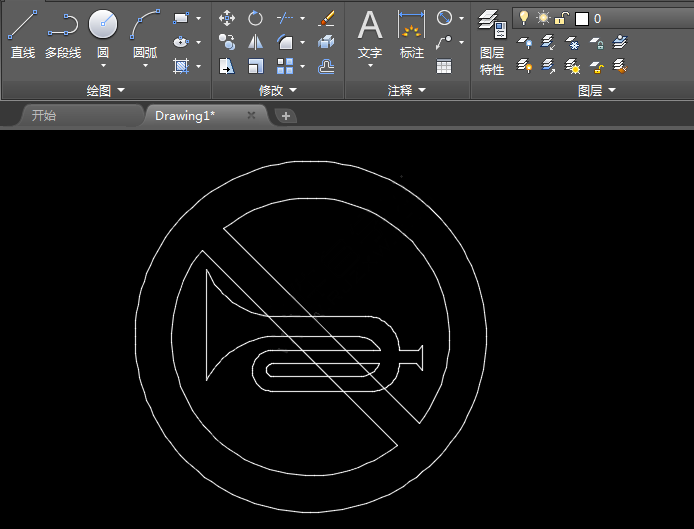

6、然后使用直线与倒圆角工具，绘制下面的禁止鸣喇叭图标。

CAD里面怎么画禁止鸣喇叭图标第6步

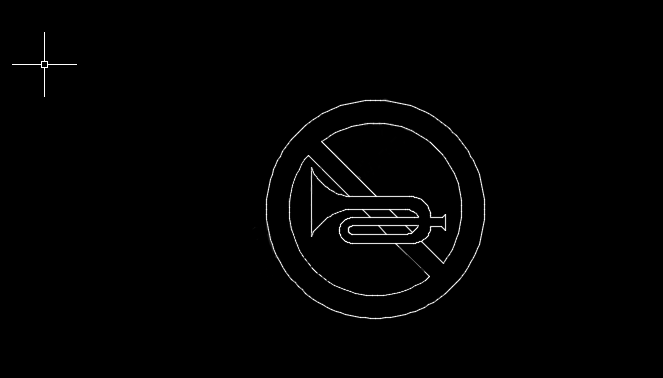

7、然后再使用修剪工具，进行修剪，效果如下：

CAD里面怎么画禁止鸣喇叭图标第7步
