CAD怎么画延迟开关符号

下面给大家介绍CAD怎么画延迟开关符号的方法，主要是使用圆与直线工具来绘制，具体绘制步骤如下：

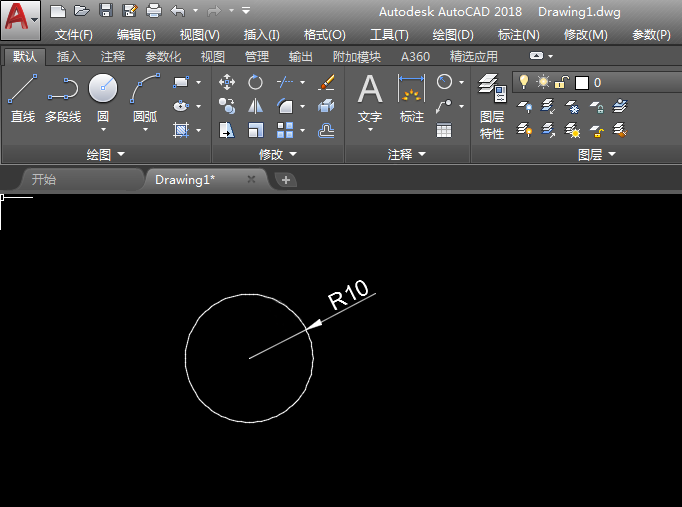

1、打开CAD软件，点击圆工具，绘制一个R10的图出来。效果如下：

CAD怎么画延迟开关符号第1步

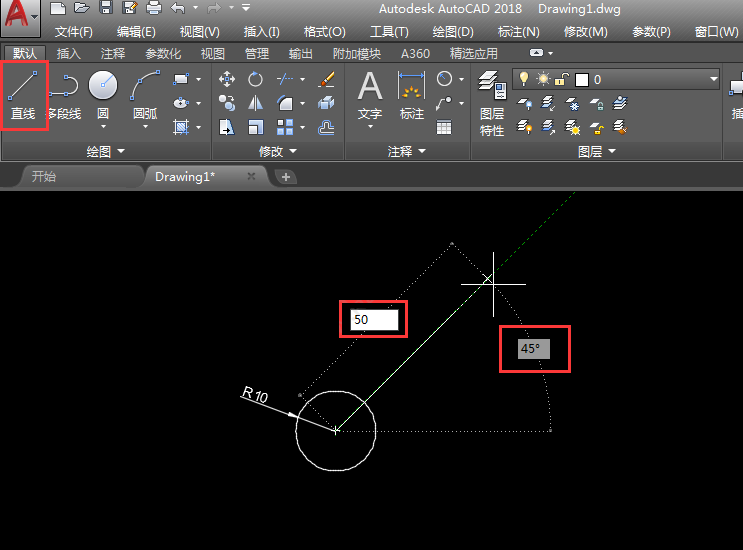

2、点击直线工具，向45度的方向绘制一条长度为50的斜线出来。效果如下：

CAD怎么画延迟开关符号第2步

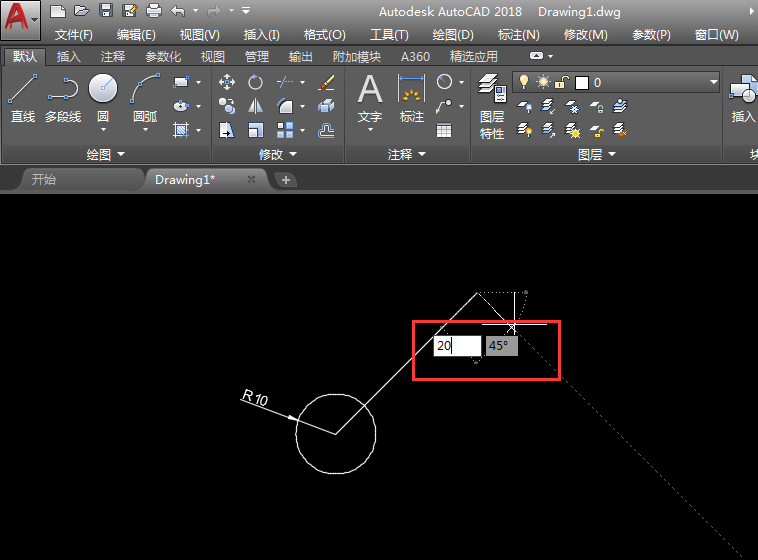

3、然后再45度的方向，绘制一条长20mm的斜线。

CAD怎么画延迟开关符号第3步

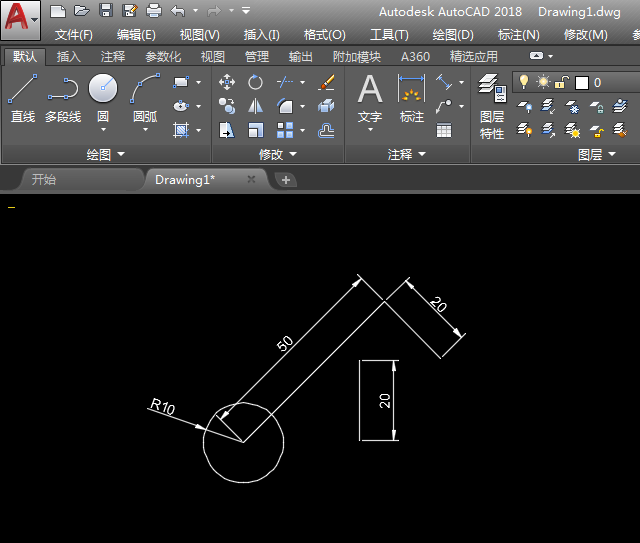

4、然后再绘制另一条垂直线出来，效果如下：

CAD怎么画延迟开关符号第4步

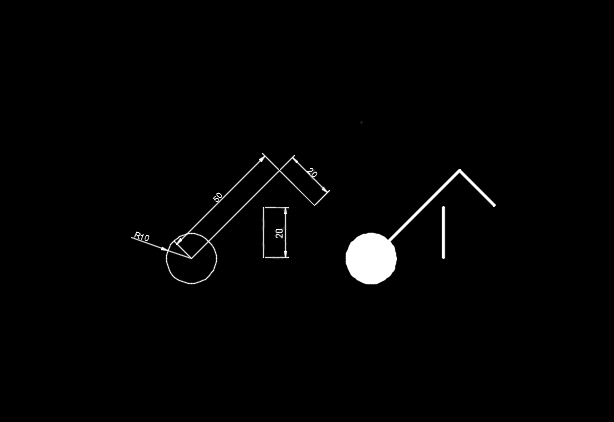

5、然后给图形进行填充与加粗线条，就完成延迟开关符号的绘制。

CAD怎么画延迟开关符号第5步
