CAD怎么画Y形过滤器图例

日期:2024-09-19 19:42 作者:

下面给大家介绍的是CAD怎么画Y形过滤器图例的方法，具体画法步骤操作如下：

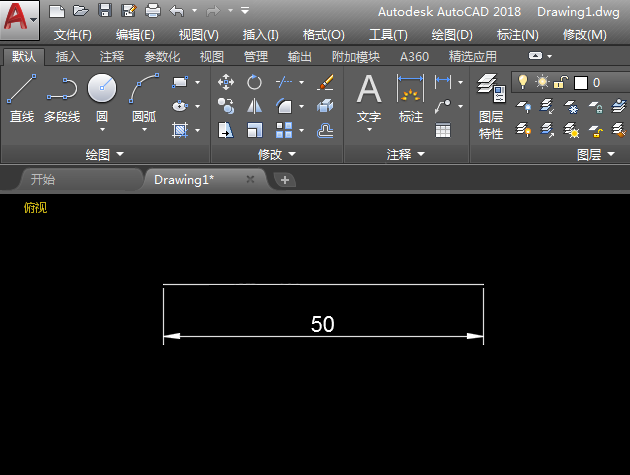

1、打开CAD软件，新建空白文档，点击直线工具，绘制一个长50mm的直线。

CAD怎么画Y形过滤器图例第1步

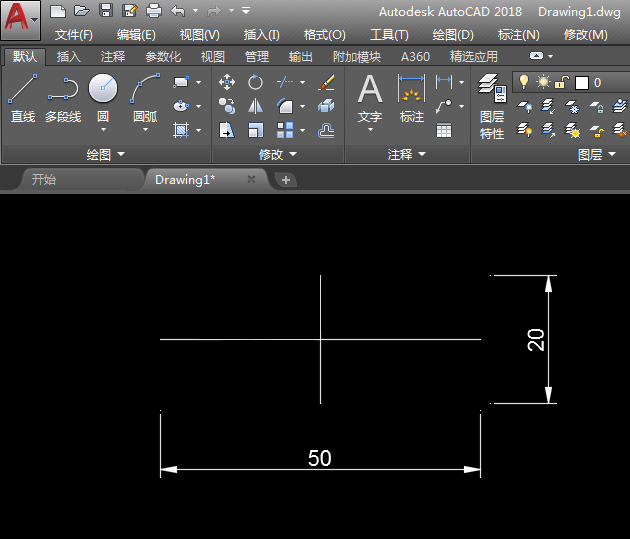

2、再使用直线工具，在中点向上下绘制各10mm的直线。

CAD怎么画Y形过滤器图例第2步

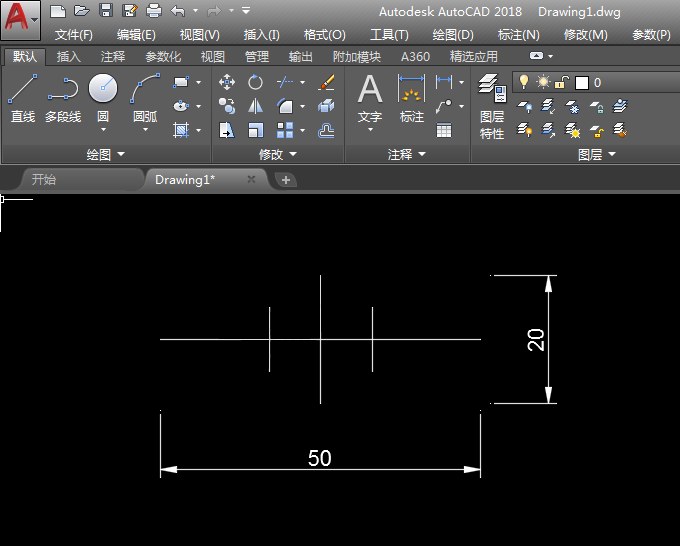

3、同样绘制两条直线为10mm的直线，效果如下：

CAD怎么画Y形过滤器图例第3步

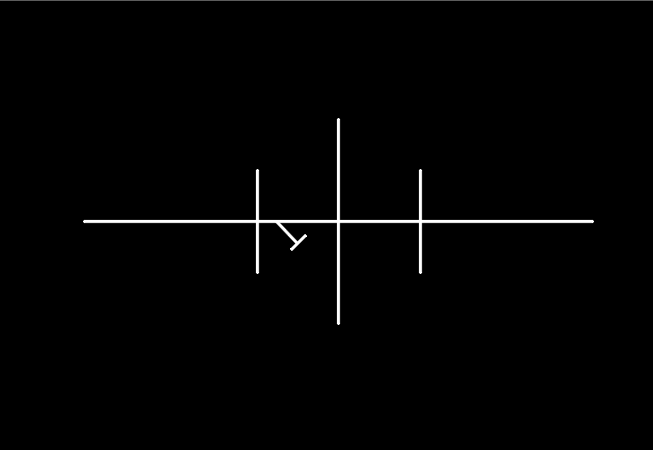

4、然后再绘制两条斜线出来，效果如下：

CAD怎么画Y形过滤器图例第4步

5、Y形过滤器图例画好了，给它加一下即可。

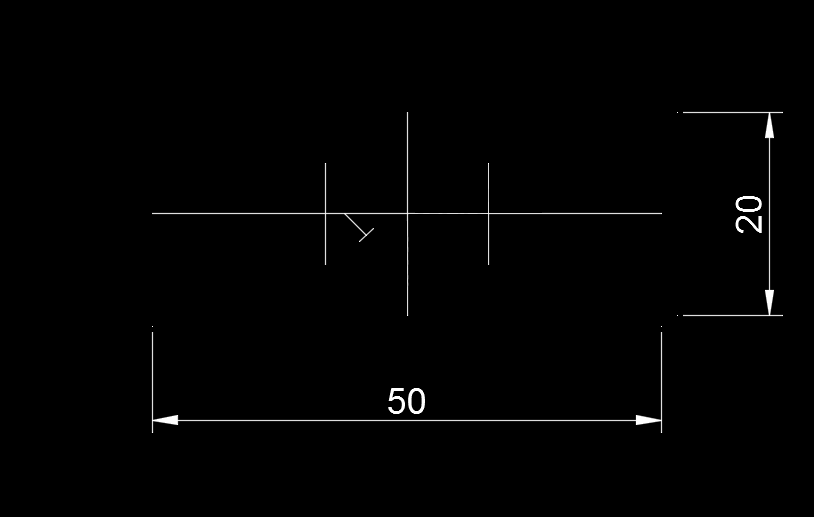

CAD怎么画Y形过滤器图例第5步
