CAD中怎么画疏水器图例

下面给大家介绍一下在CAD中怎么画疏水器图例的方法，主要是使用直线与圆及填充工具来完成，具体画法步骤如下：

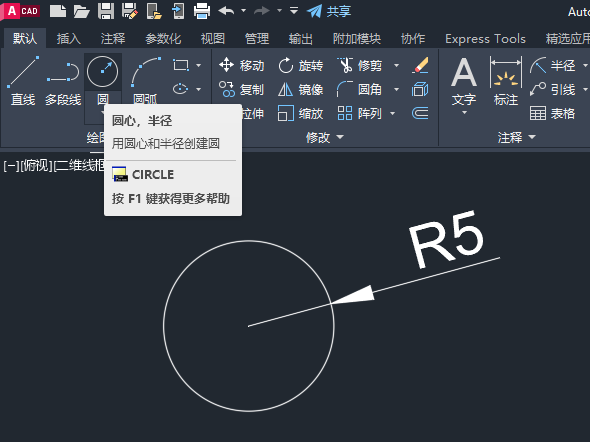

1、打开CAD2018软件，点击圆工具，绘制一个R5的小圆出来。如下图：

CAD中怎么画疏水器图例第1步

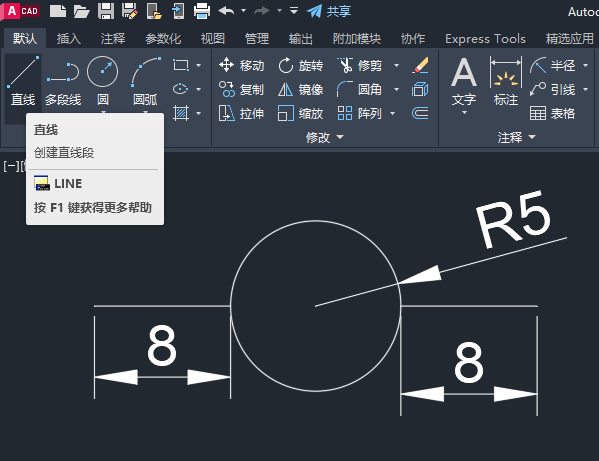

2、使用直线工具，捕捉圆的象限点，分别绘制两边直线为8mm的直线。

CAD中怎么画疏水器图例第2步

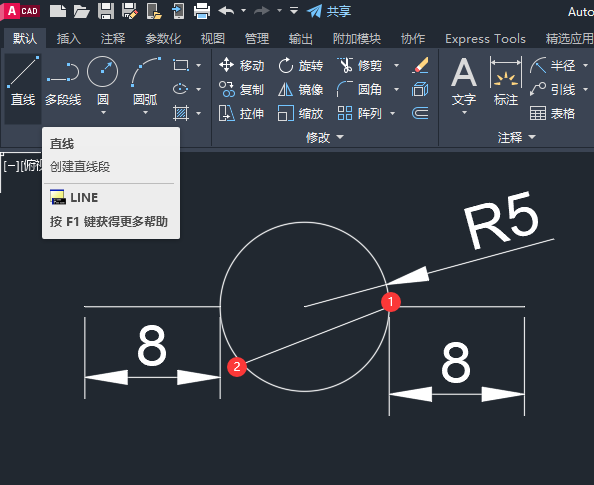

3、然后再使用直线工具，绘制一条斜线出来，效果如下：

CAD中怎么画疏水器图例第3步

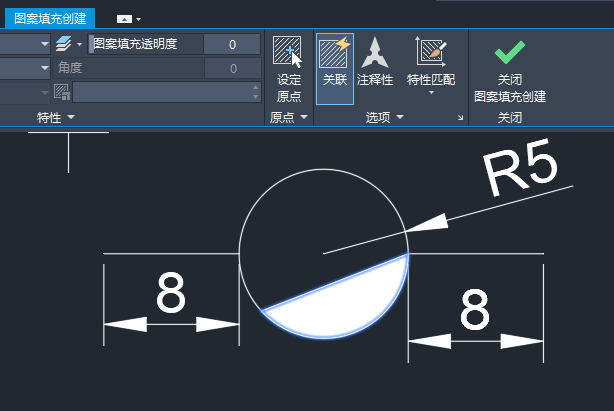

4、用H填充实色效果出来。

CAD中怎么画疏水器图例第4步

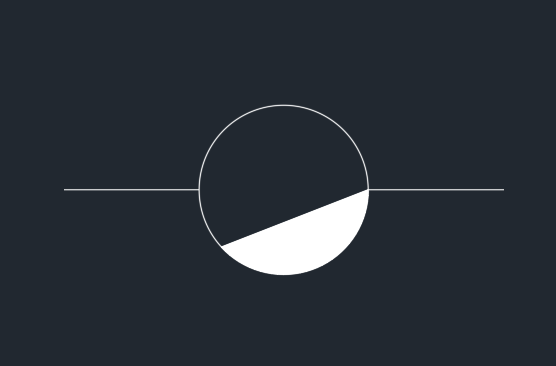

5、CAD画疏水器图例就完成了，你学会了吗？

CAD中怎么画疏水器图例第5步
