CAD中怎么画减压阈图例

日期:2024-09-19 19:42 作者:

下面给大家介绍的是CAD中怎么画减压阈图例的方法，具体操作步骤如下：

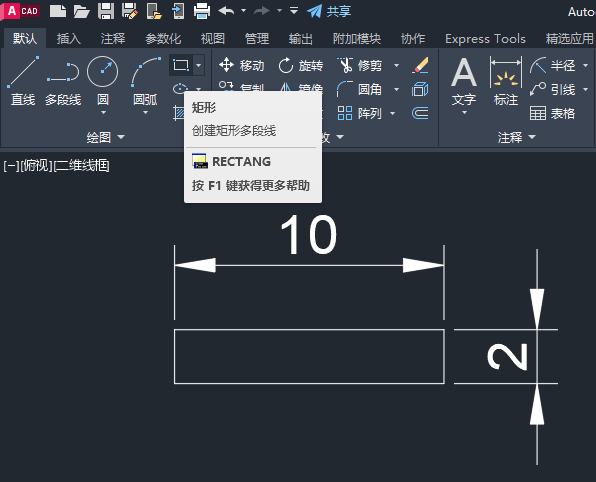

1、打开CAD软件，点击矩形工具，绘制一个10x2mm的矩形，效果如下：

CAD中怎么画减压阈图例第1步

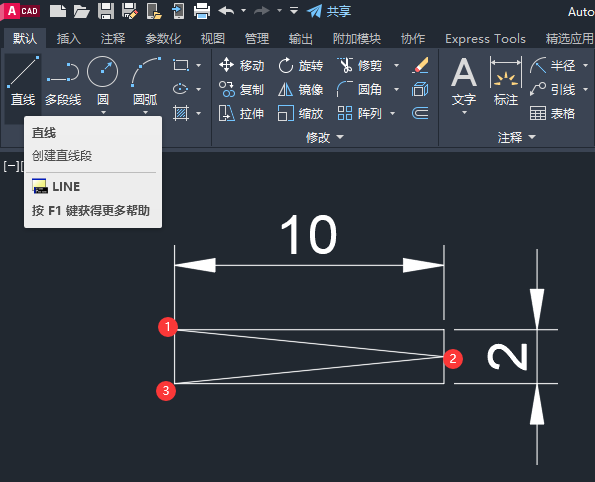

2、同样点击直线工具，绘制二条直线出来，效果如下：

CAD中怎么画减压阈图例第2步

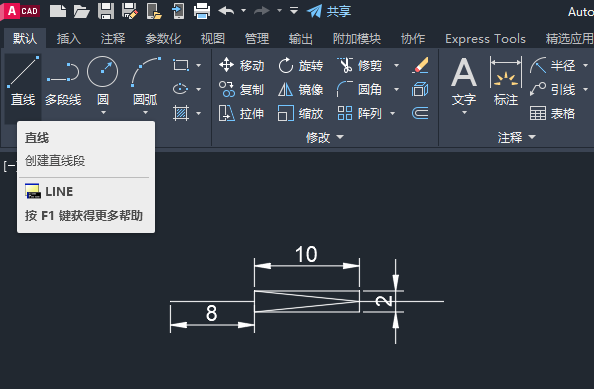

3、同样的方法，使用直线工具，捕捉中点，绘制两条直线8mm的直线出来，效果如下：

CAD中怎么画减压阈图例第3步

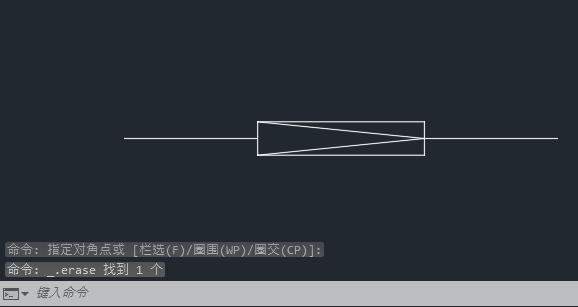

4、尺寸图出来后，给线框加粗即可。

CAD中怎么画减压阈图例第4步
