CAD定压差阀图例的画法

日期:2024-09-19 19:42 作者:

下面给大家介绍的是CAD定压差阀图例的画法，具体画法操作步骤如下：

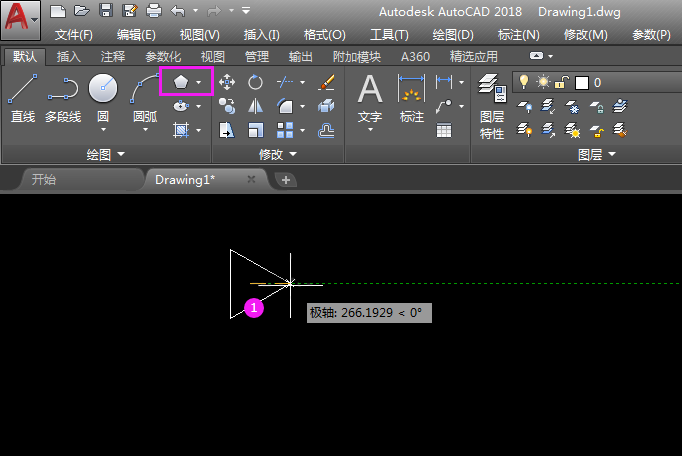

1、打开CAD2018软件，使用多边形工具，设置边数为3，绘制一个三角形。效果如下：

CAD定压差阀图例的画法第1步

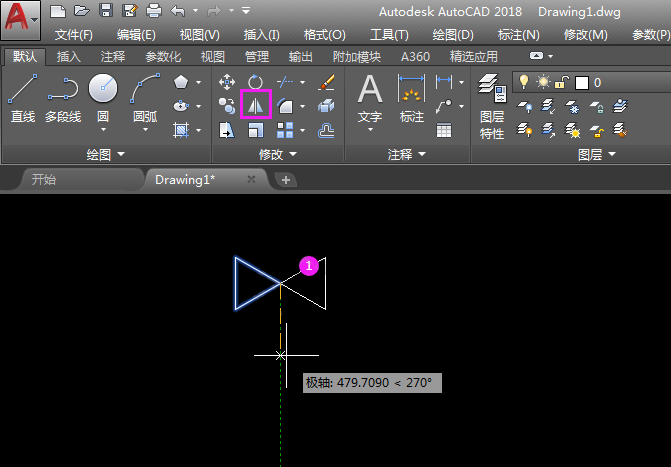

2、三角形绘制好后，使用镜像工具绘制复制镜像一份。

CAD定压差阀图例的画法第2步

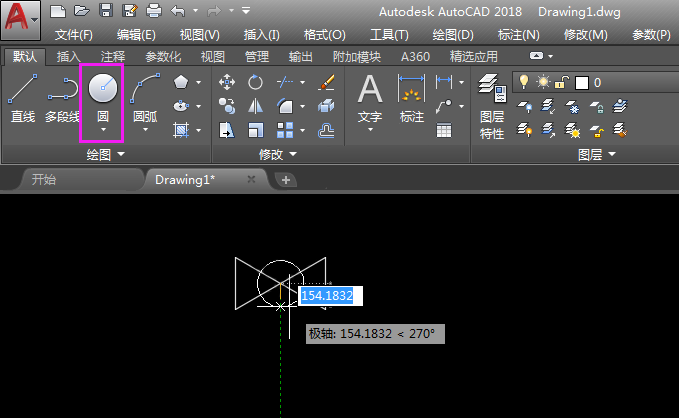

3、再使用圆工具，在中心点绘制一个小圆出来，效果如下：

CAD定压差阀图例的画法第3步

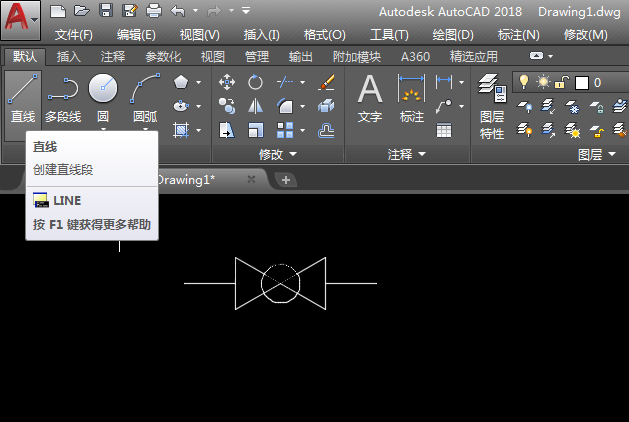

4、直线工具画出两边的直线出来，效果如下：

CAD定压差阀图例的画法第4步

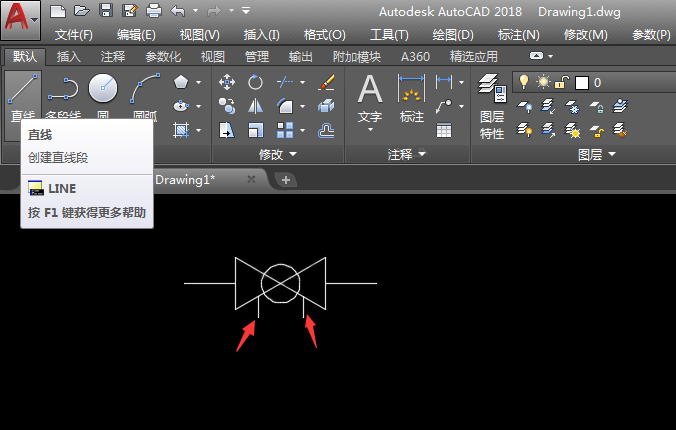

5、同样的方法，再绘制下面两条直线，效果如下：

CAD定压差阀图例的画法第5步

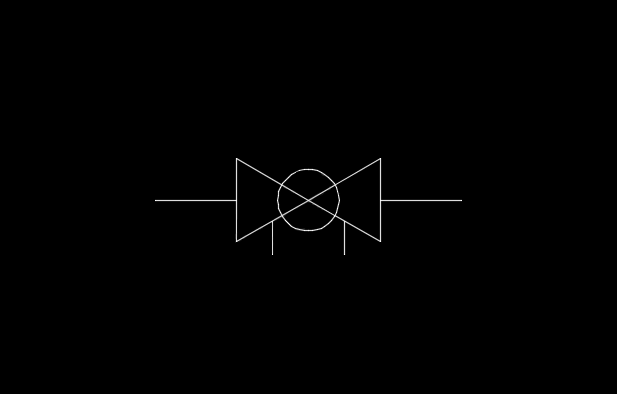

6、CAD定压差阀图例就完好了。

CAD定压差阀图例的画法第6步
