CAD补偿器图例的画法

日期:2024-09-19 19:42 作者:

下面给大家介绍的是CAD补偿器图例的画法，具体操作步骤如下：

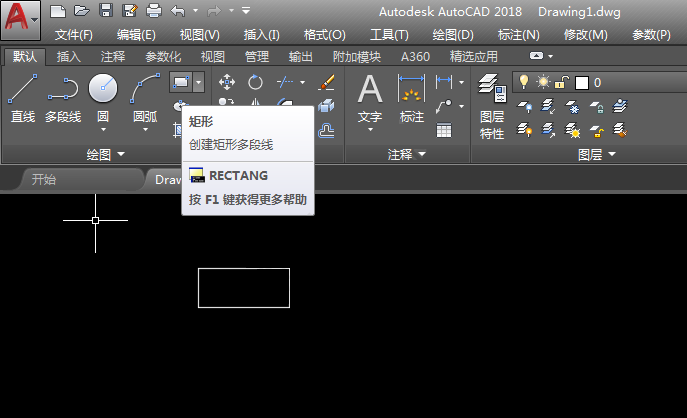

1、打开CAD软件，点击矩形工具，制作一个长方形。如下图所示：

CAD补偿器图例的画法第1步

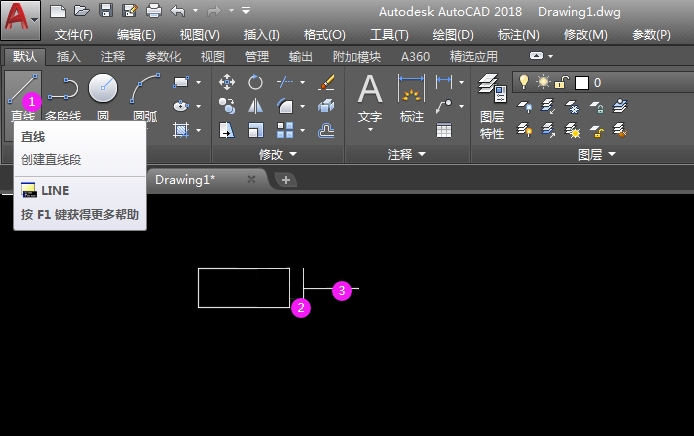

2、再使用直线工具，绘制右边的两条直线，效果如下图：

CAD补偿器图例的画法第2步

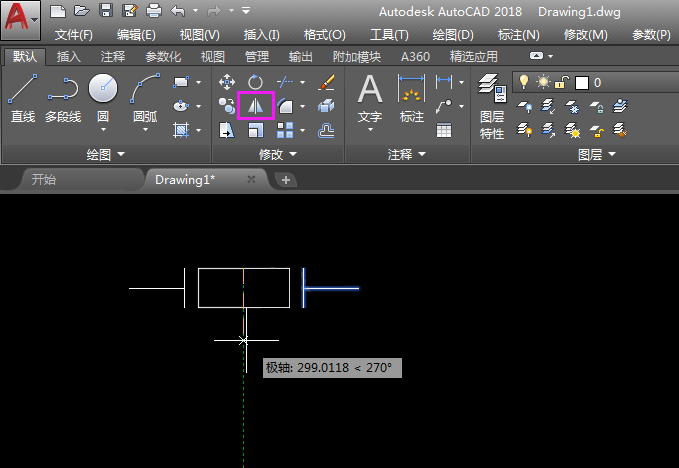

3、再使用MI镜像，捕捉矩形的中点，进行镜像。得到左边的图形，效果如下：

CAD补偿器图例的画法第3步

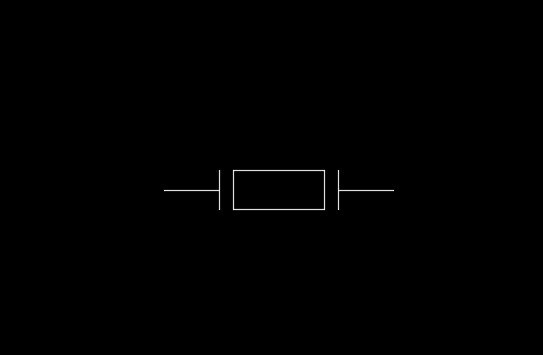

4、这样CAD补偿器就完成绘制。

CAD补偿器图例的画法第4步
