CAD除垢仪图例的画法

日期:2024-09-19 19:42 作者:

下面给大家介绍的是CAD除垢仪图例的画法，具体操作步骤如下：

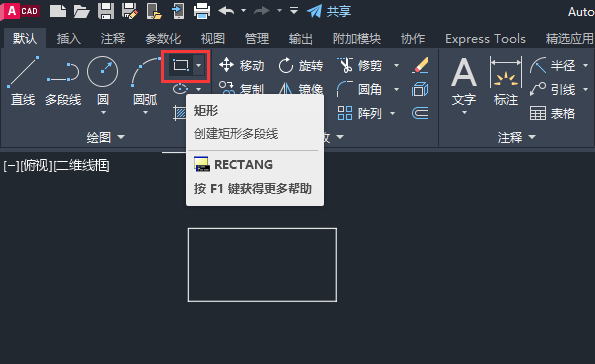

1、打开CAD软件，绘制一个矩形如下图所示：

CAD除垢仪图例的画法第1步

2、再使用创建直线段工具，绘制下面的图形。效果如下图：

CAD除垢仪图例的画法第2步

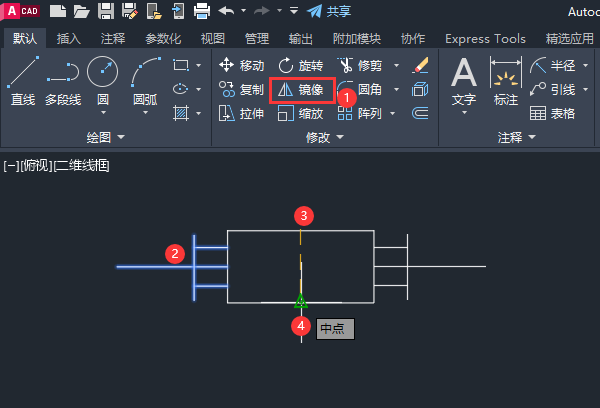

3、使用镜像工具，捕捉中间，复制一份出来。

CAD除垢仪图例的画法第3步

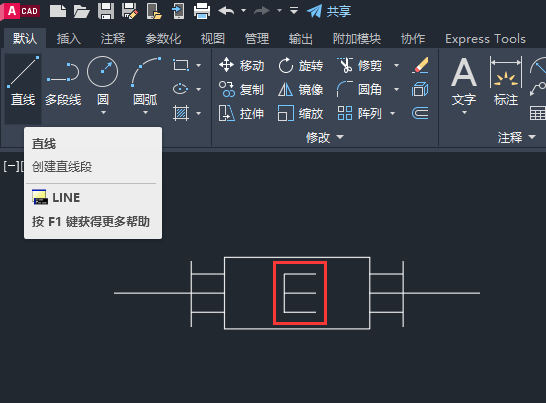

4、再使用直线绘制一个E字。效果如下：

CAD除垢仪图例的画法第4步

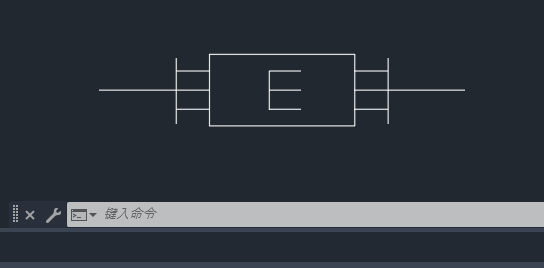

5、CAD除垢仪图例就画好了。

CAD除垢仪图例的画法第5步
