cad画圆弧箭头怎么画

日期:2024-09-19 19:42 作者:

下面给大家介绍的是cad画圆弧箭头怎么画的方法与步骤，具体操作步骤如下：

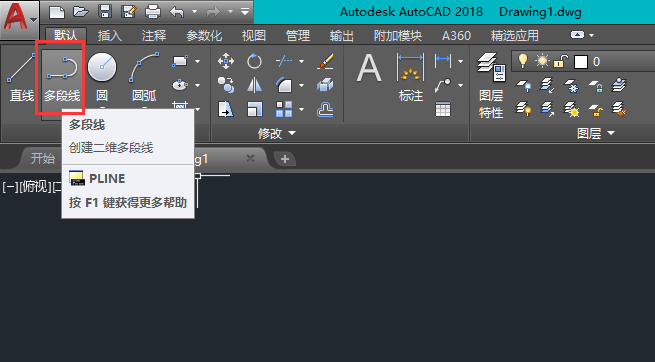

1、打开CAD软件程序，再点击多段线工具，也可以输入PL命令空格。

cad画圆弧箭头怎么画第1步

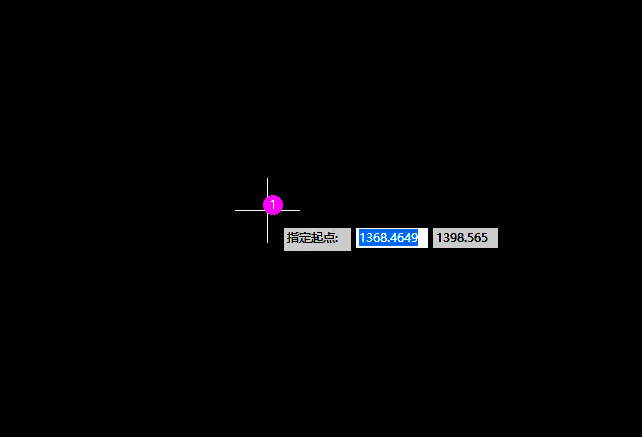

2、点击多段线的起点。

cad画圆弧箭头怎么画第2步

3、再输入W命令，空格，效果如下：

cad画圆弧箭头怎么画第3步

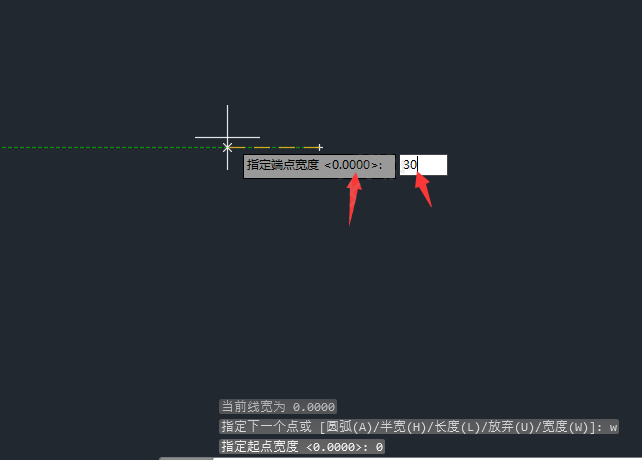

4、起点宽度为0，空格，端点宽度为30，空格。

cad画圆弧箭头怎么画第4步

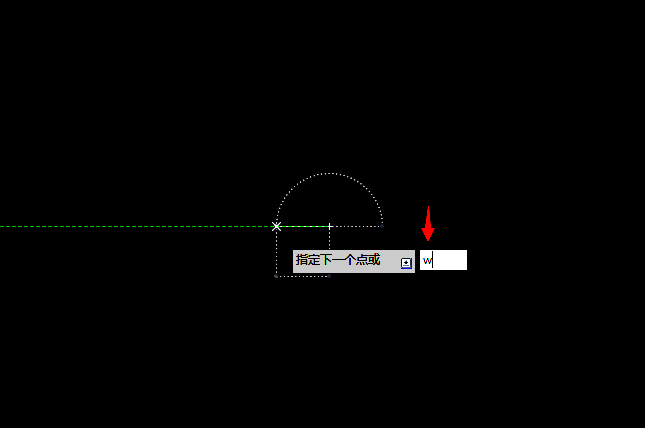

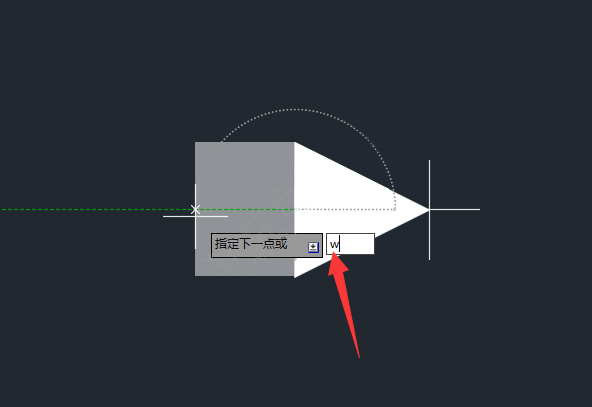

5、再输入W宽度命令，空格。

cad画圆弧箭头怎么画第5步

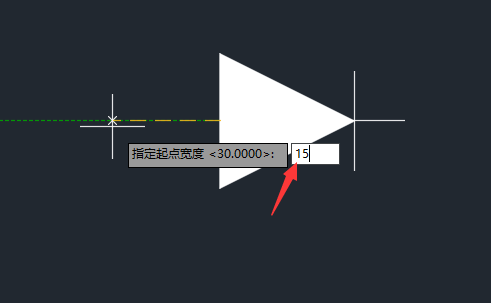

6、起点与端点的宽度都设置15.空格，效果如下：

cad画圆弧箭头怎么画第6步

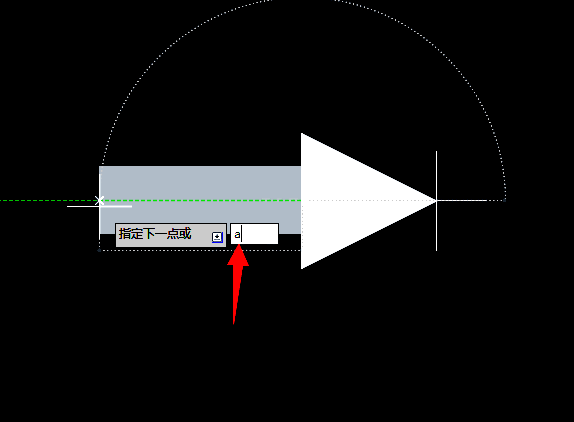

7、然后再输入A命令，空格进入圆弧模式。效果如下：

cad画圆弧箭头怎么画第7步

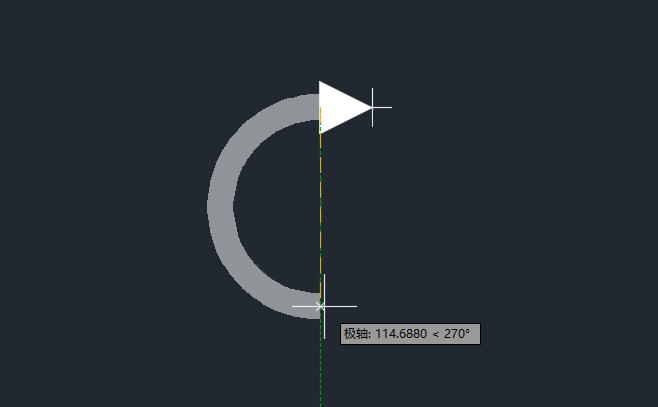

8、然后绘制圆形出来，效果如下：

cad画圆弧箭头怎么画第8步

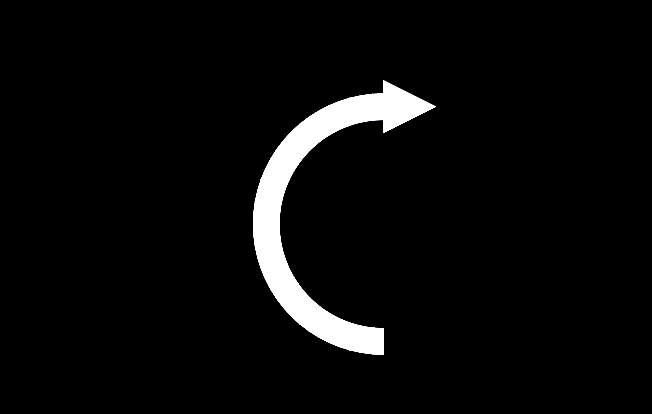

9、cad画圆弧箭头怎么画学会了吗！

cad画圆弧箭头怎么画第9步
