cad标注单向箭头怎么做

日期:2024-09-19 19:42 作者:

下面给大家介绍的是cad标注单向箭头怎么做的方法与步骤，具体操作步骤如下：

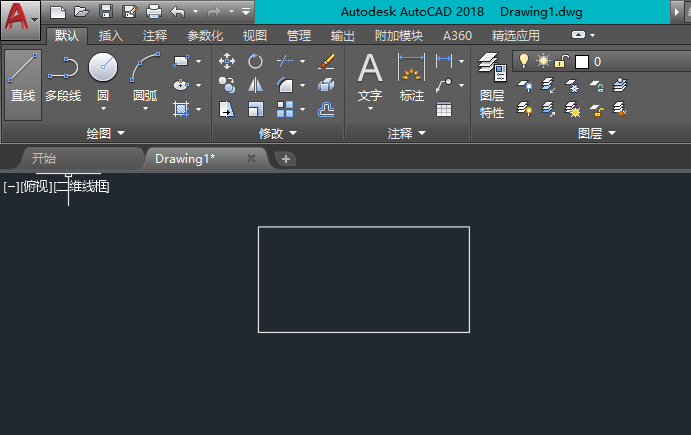

1、打开CAD软件，绘制一个矩形出来，效果如下：

cad标注单向箭头怎么做第1步

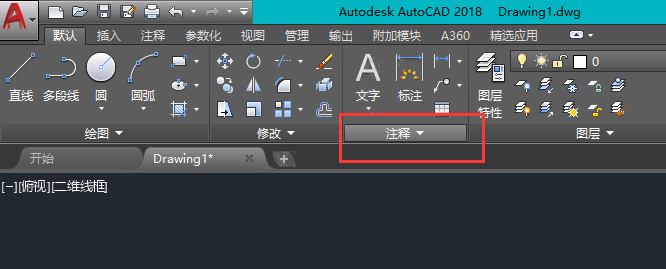

2、点击注释功能，效果如下：

cad标注单向箭头怎么做第2步

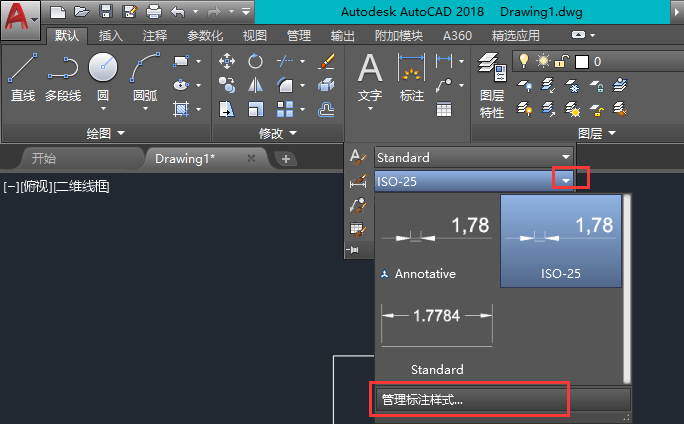

3、点击里面的ISO-25,点击管理标注样式。效果如下：

cad标注单向箭头怎么做第3步

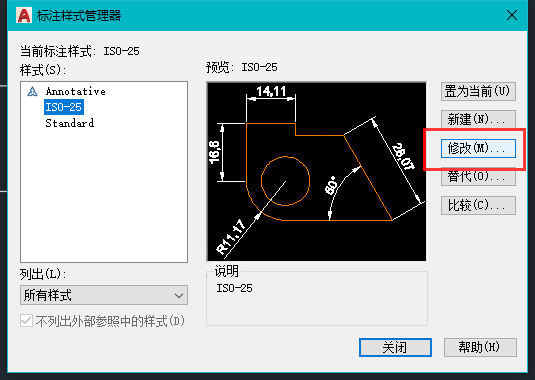

4、弹出标注样式管理器，点击修改。效果如下：

cad标注单向箭头怎么做第4步

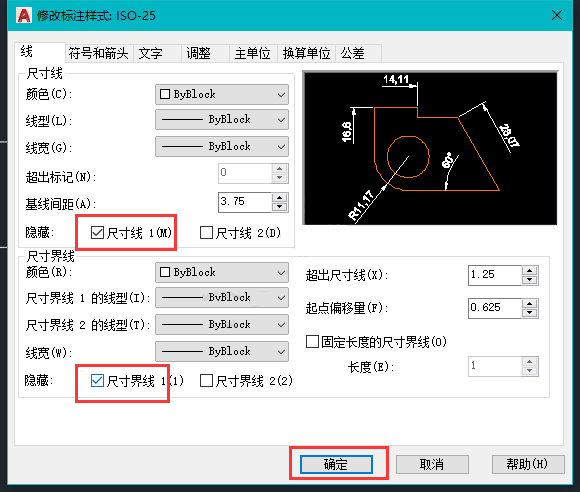

5、在线选项，把尺寸线1，与尺寸界线1都进行隐藏起来，点击确定。效果如下：

cad标注单向箭头怎么做第5步

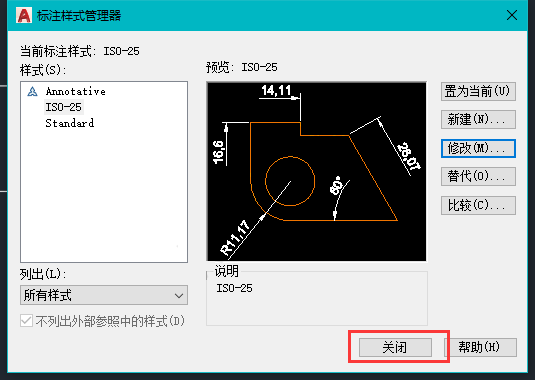

6、设置好了，点击关闭。效果如下：

cad标注单向箭头怎么做第6步

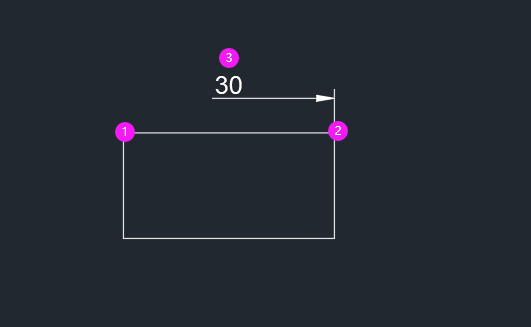

7、然后再进行标注一下，你就知道效果了。

cad标注单向箭头怎么做第7步
