cad引线箭头怎么调大小

日期:2024-09-19 19:42 作者:

下面给大家介绍的是cad引线箭头怎么调大小的方法与步骤，具体操作步骤如下：

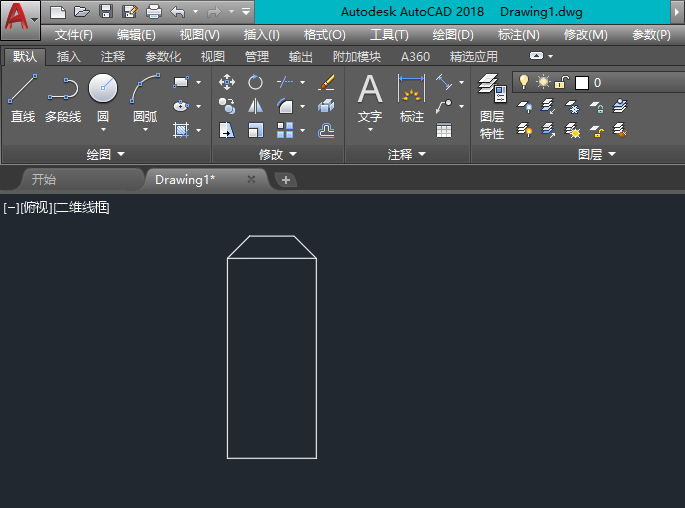

1、打开CAD软件，新建CAD文档，绘制好的文档，效果如下：

cad引线箭头怎么调大小第1步

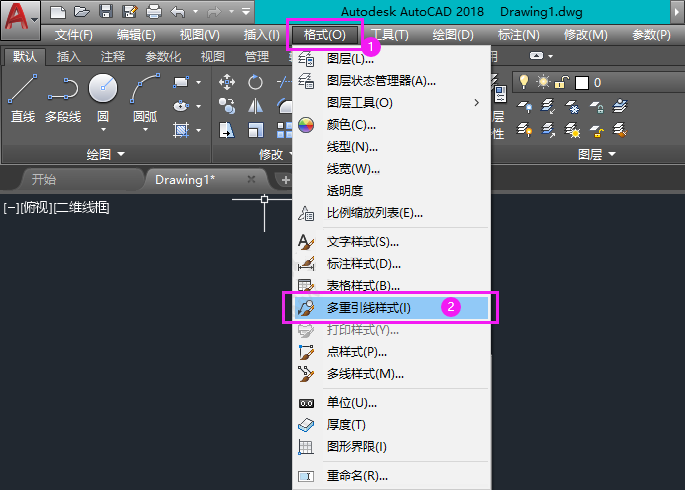

2、点击格式菜单，点击多重引线样式。效果如下：

cad引线箭头怎么调大小第2步

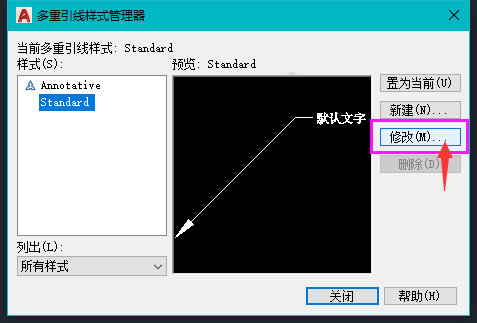

3、弹出多重引线样式管理器。点击修改，效果如下：

cad引线箭头怎么调大小第3步

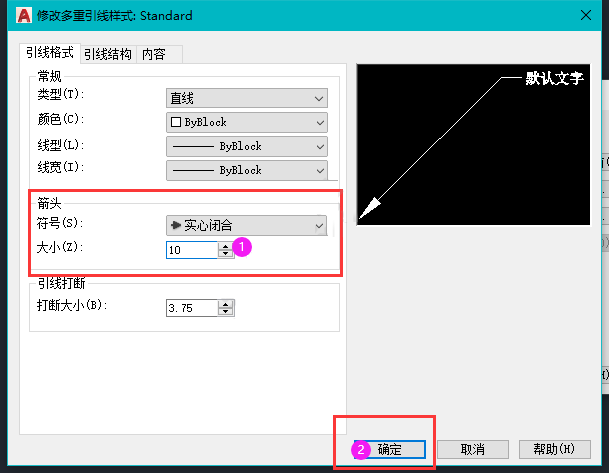

4、在箭头，里面都是大小，把参数设置为10，点击确定。效果如下：

cad引线箭头怎么调大小第4步

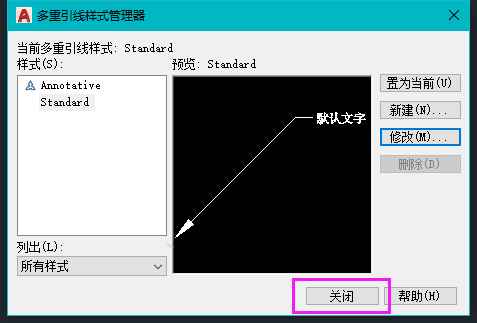

5、设置好后，点击关闭，效果如下：

cad引线箭头怎么调大小第5步

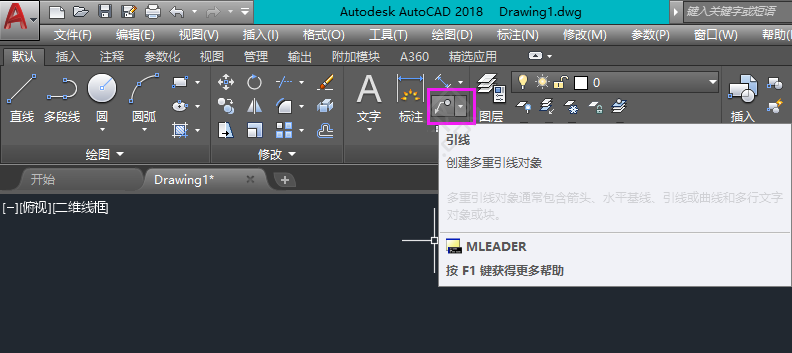

6、设置好后，点击引线设置，效果如下：

cad引线箭头怎么调大小第6步

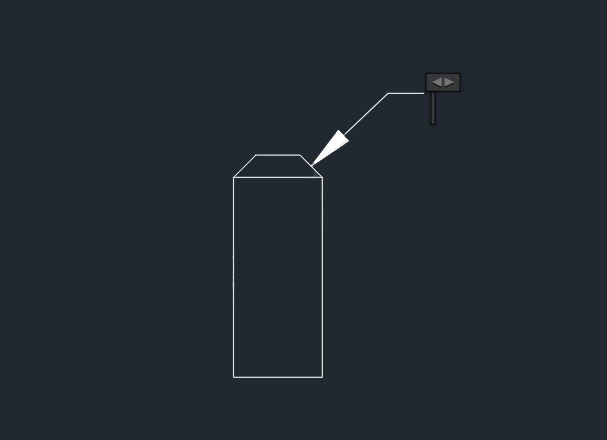

7、然后就可以进行标注了，cad引线箭头怎么调大小就完成了。你学会了吗？

cad引线箭头怎么调大小第7步
