cad2018怎么插图片描图的方法

日期:2024-09-19 19:42 作者:

下面给大家介绍的是cad2018怎么插图片描图的方法，具体操作步骤如下：

1、打开CAD2018软件，点击插入菜单，点击光栅图像参照功能。效果如下：

cad2018怎么插图片描图的方法第1步

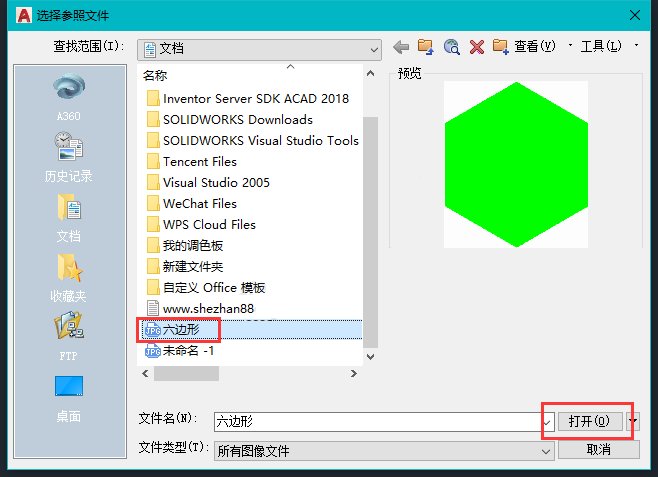

2、选择图片文件，点击打开功能。效果如下：

cad2018怎么插图片描图的方法第2步

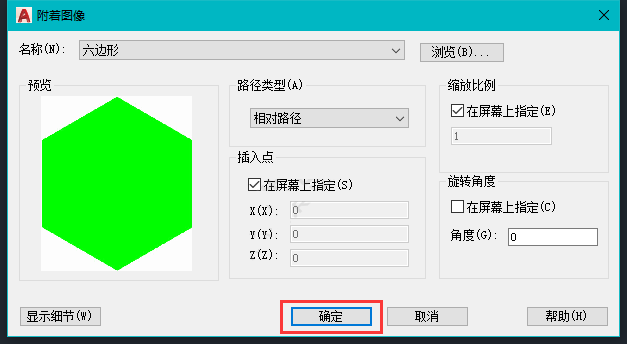

3、然后选择确定，效果如下：

cad2018怎么插图片描图的方法第3步

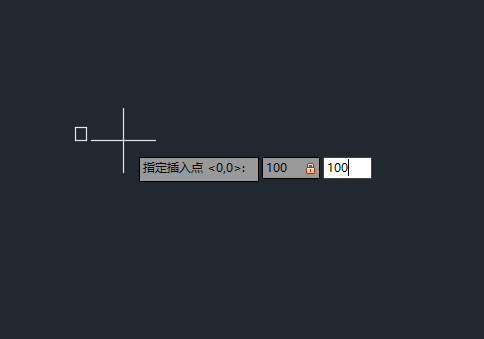

4、指定插入点的坐标，输入100,100空格。

cad2018怎么插图片描图的方法第4步

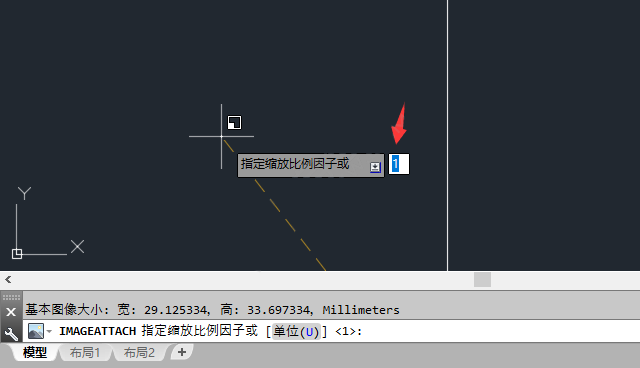

5、指定缩放比例因子，输入1，空格。效果如下：

cad2018怎么插图片描图的方法第5步

6、然后点击直线工具。然后沿图片进行描图，如下图：

cad2018怎么插图片描图的方法第6步

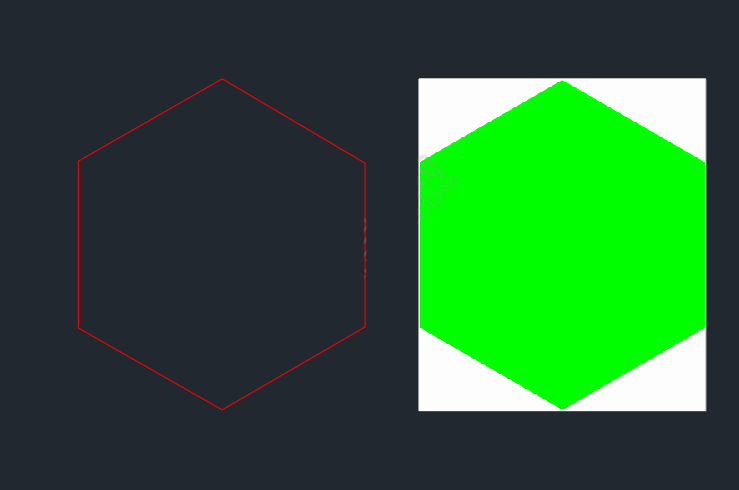

7、然后移动一下图片，就可以得到描图了。效果如下：

cad2018怎么插图片描图的方法第7步
