cad怎么平行约束两条直线

日期:2024-09-20 10:40 作者:

在CAD中怎么把二条直线设置平行出来，下面给大家分享的是cad怎么平行约束两条直线的方法与步骤，喜欢的一起来关注软件自学网学习CAD教程。

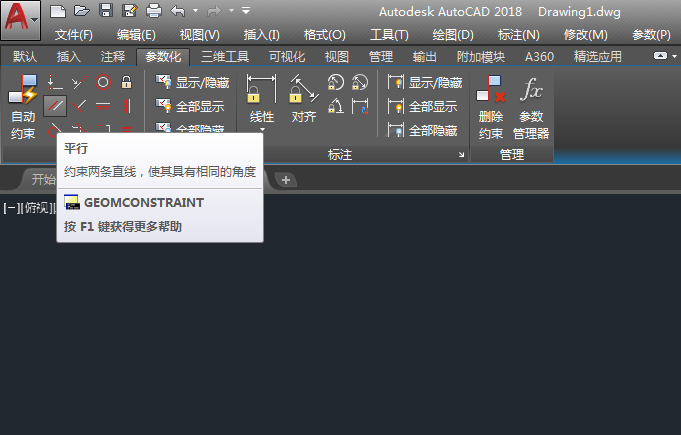

1、点击参数化的几何面板，点击平行约束工具，也可以用命令。

cad怎么平行约束两条直线第1步

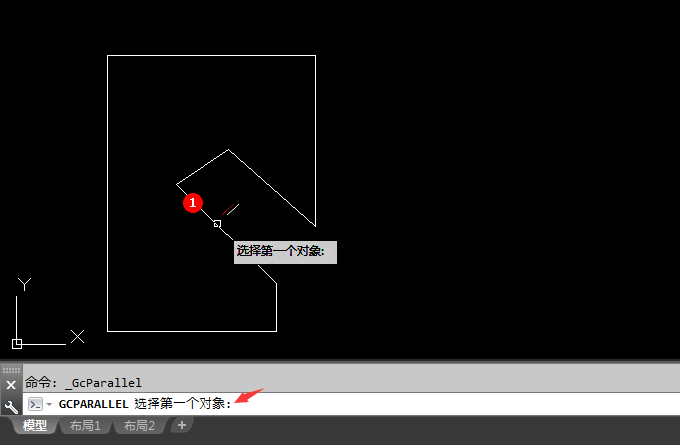

2、选择第一个对象，也就是参考对象。效果如下：

cad怎么平行约束两条直线第2步

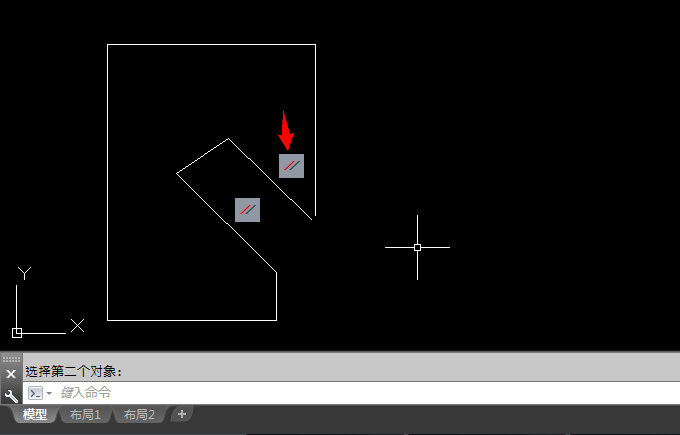

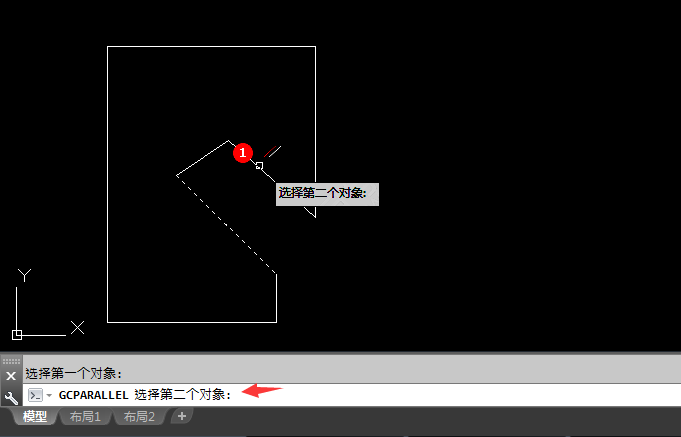

3、选择第二个对象，效果如下：

cad怎么平行约束两条直线第3步

4、这样就完成了二条直线的平行约束。效果如下：

cad怎么平行约束两条直线第4步
