cad对称约束怎么用

日期:2024-09-20 10:40 作者:

在CAD中怎么把二个对象设置对称呢，下面给大家分享的是cad对称约束怎么用的方法与步骤，希望能帮助到大家。

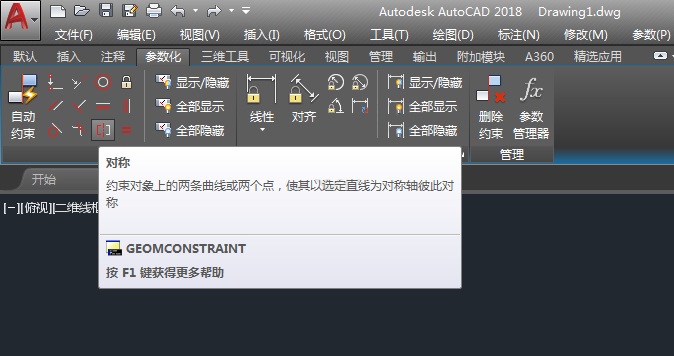

1、点击CAD的参数化，点击对称工具。效果如下：

cad对称约束怎么用第1步

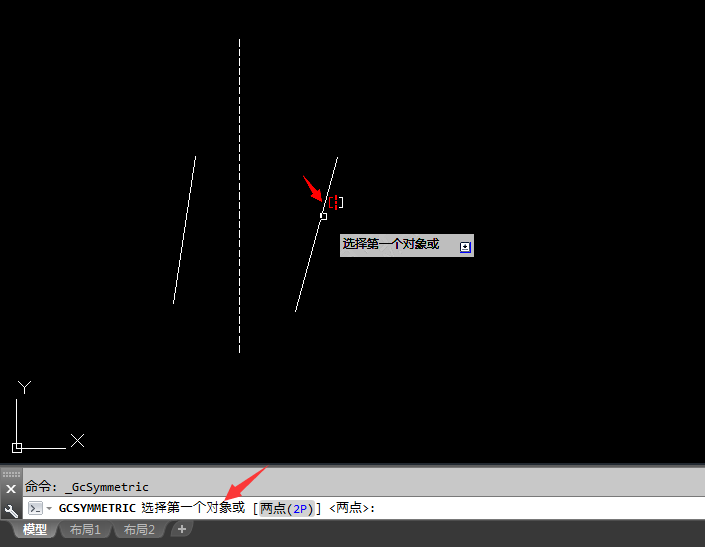

2、选择参考对象，也是所为的第一个对象。

cad对称约束怎么用第2步

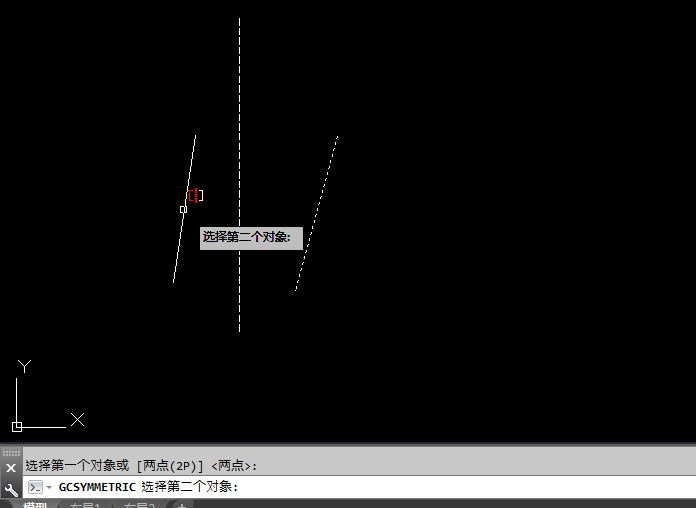

3、选择目标对象，也就是第二个对象。

cad对称约束怎么用第3步

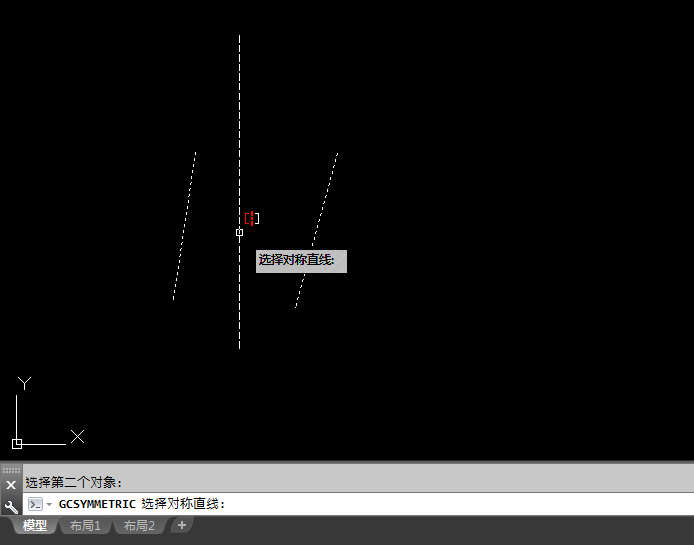

4、选择对称直线，也就是对称的中心线。

cad对称约束怎么用第4步

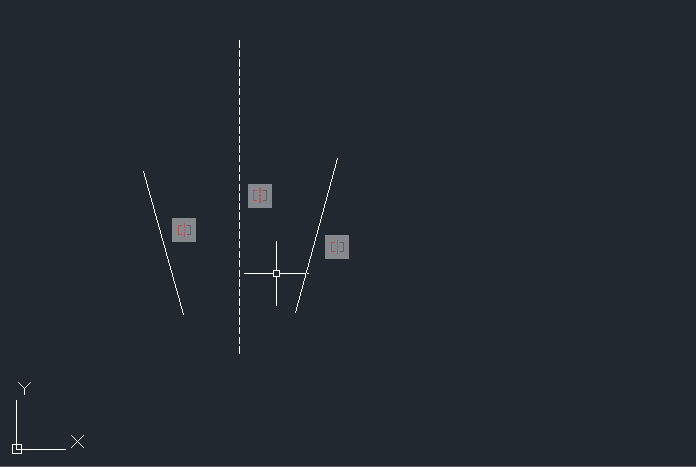

5、然后二条直线以对称直线为准，进行了两边对称。

cad对称约束怎么用第5步
