在CAD中怎么把cad长方体掏空呢，下面给大家介绍的一下用抽壳的方法与步骤来完成，希望能帮助到大家。

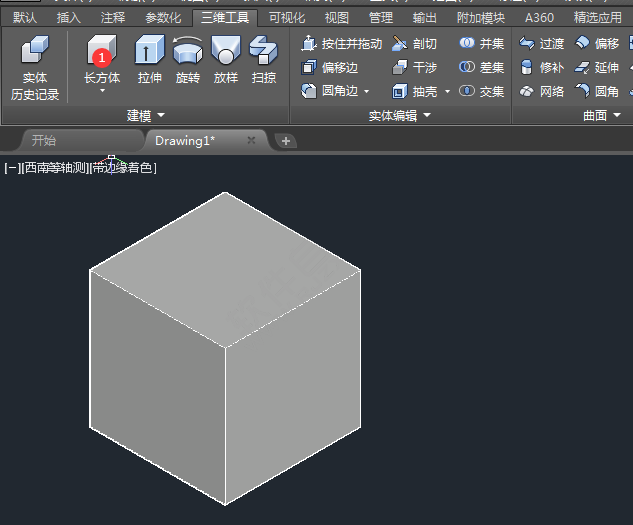

1、在CAD2018软件中，使用三维工具，绘制一个长方体出来，效果如下：

cad长方体怎么掏空第1步

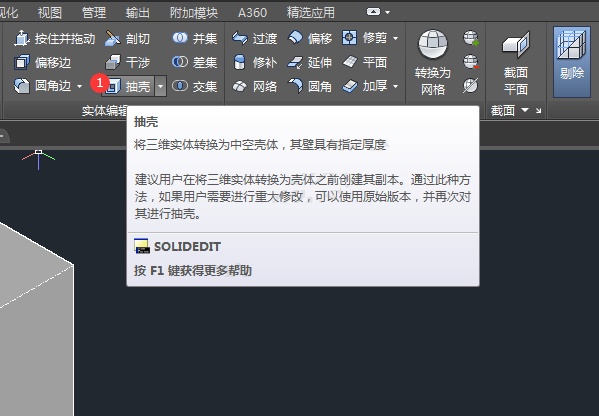

2、然后，点击抽壳工具或是输入SOLIDEDIT命令空格，效果如下：

cad长方体怎么掏空第2步

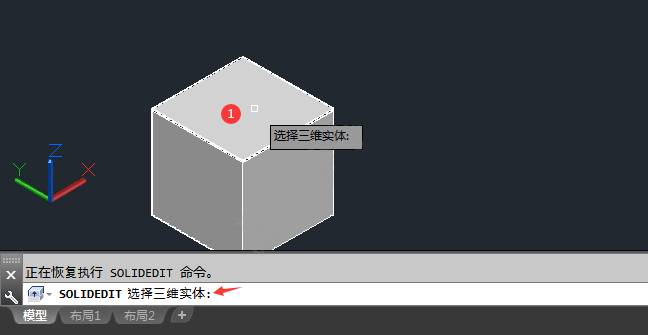

3、选择三维实体，选择长方体。效果如下：

cad长方体怎么掏空第3步

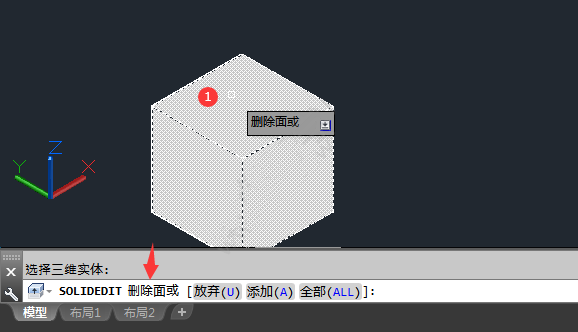

4、选择删除面，选择长方体上面的面，效果如下：

cad长方体怎么掏空第4步

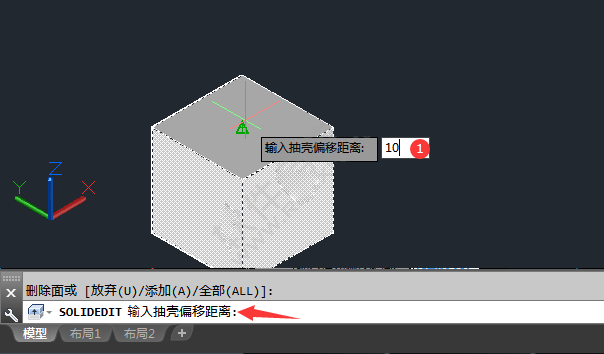

5、输入抽壳偏移距离，输入10的厚度。

cad长方体怎么掏空第5步

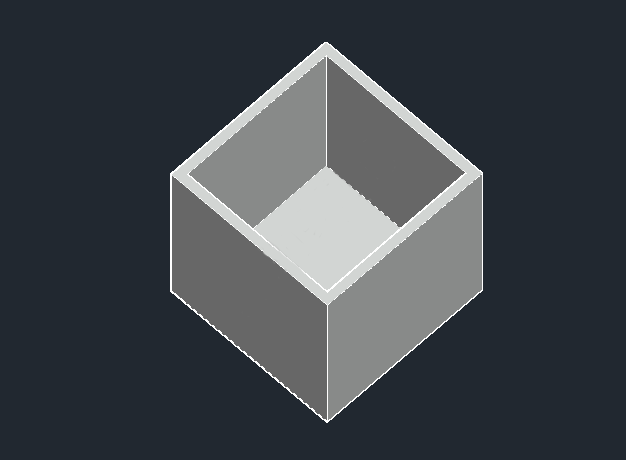

6、这样cad长方体里面就掏空，效果如下：

cad长方体怎么掏空第6步
