在CAD中怎么把标好的尺寸转换为标注约束呢，下面给大家介绍的是CAD怎么将标注转换为标注约束的方法与步骤，希望能帮助到大家。

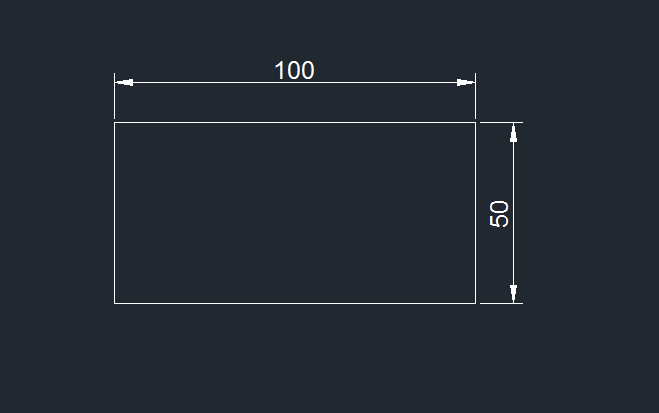

1、在CAD中绘制一个矩形出来，标出尺寸。效果如下：

CAD怎么将标注转换为标注约束第1步

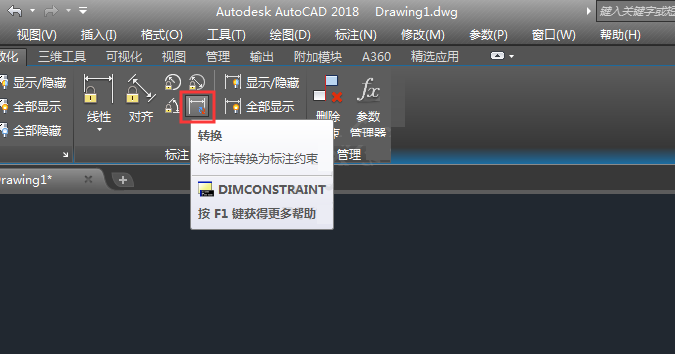

2、点击参数化工具，点击转换工具，可以将标注转换为标注约束。

CAD怎么将标注转换为标注约束第2步

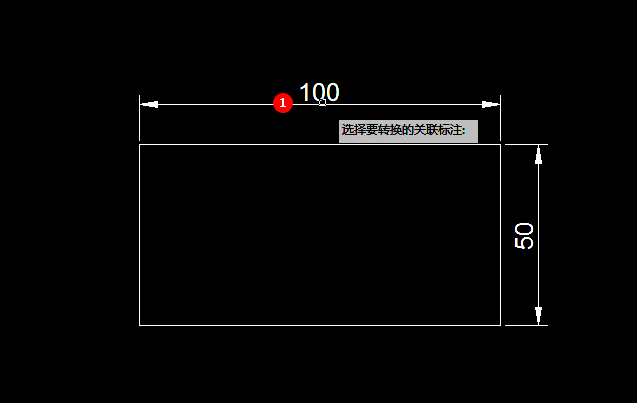

3、选择要转换的关联标注，效果如下：

CAD怎么将标注转换为标注约束第3步

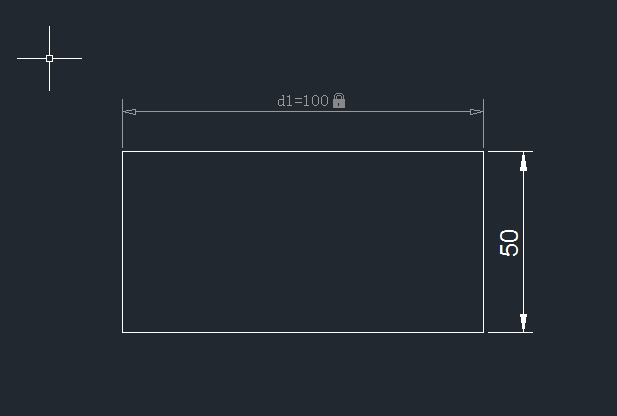

4、空格后，就变成了标注约束。效果如下：

CAD怎么将标注转换为标注约束第4步
