在CAD中有多少种画圆的方法

日期:2024-09-20 10:40 作者:

在CAD中有多少种画圆的方法,具体操作步骤如下：

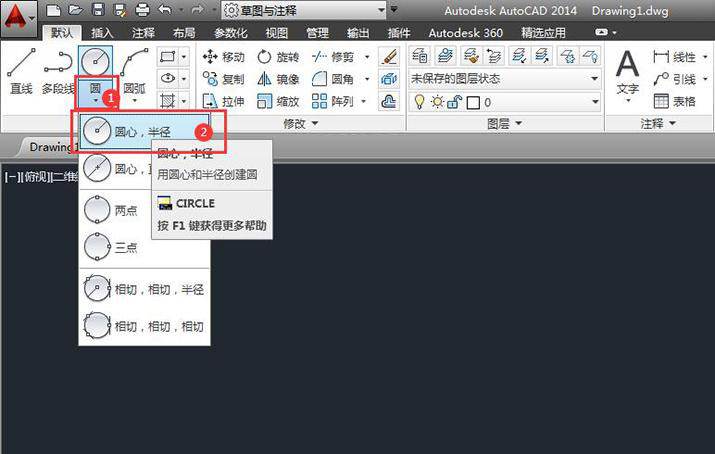

1、点击圆工具，点击圆心、半径。效果如下。

在CAD中有多少种画圆的方法第1步

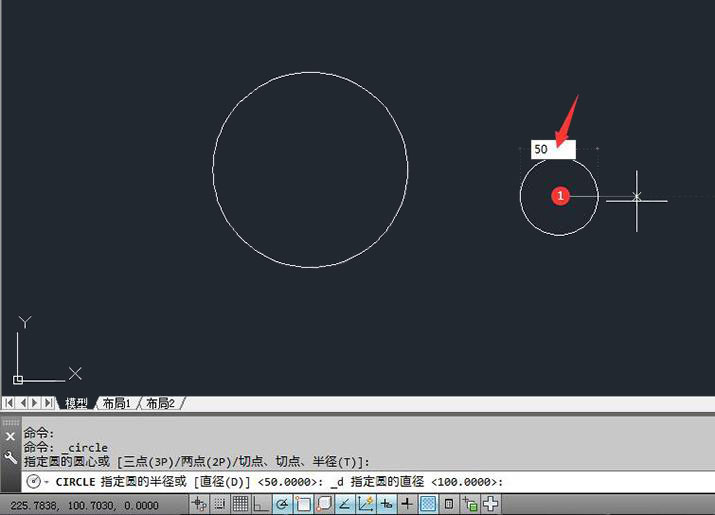

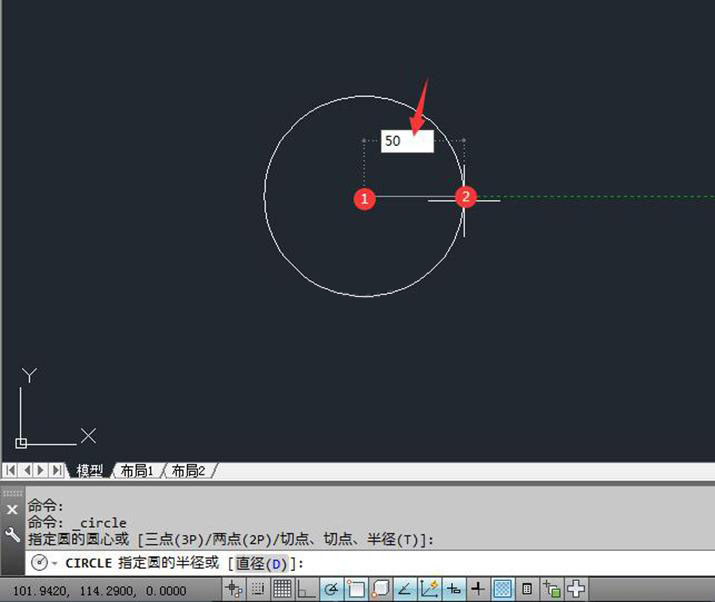

2、输入圆半径50，空格键，就可以完成。

在CAD中有多少种画圆的方法第2步

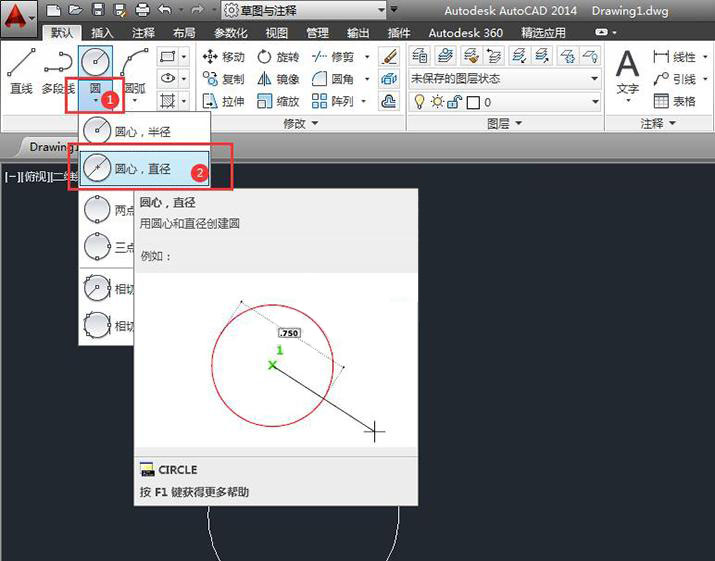

3、点击圆工具，点击圆心、直径。效果如下：

在CAD中有多少种画圆的方法第3步

4、输入圆的直径，空格就可画出圆形。效果如下：

在CAD中有多少种画圆的方法第4步

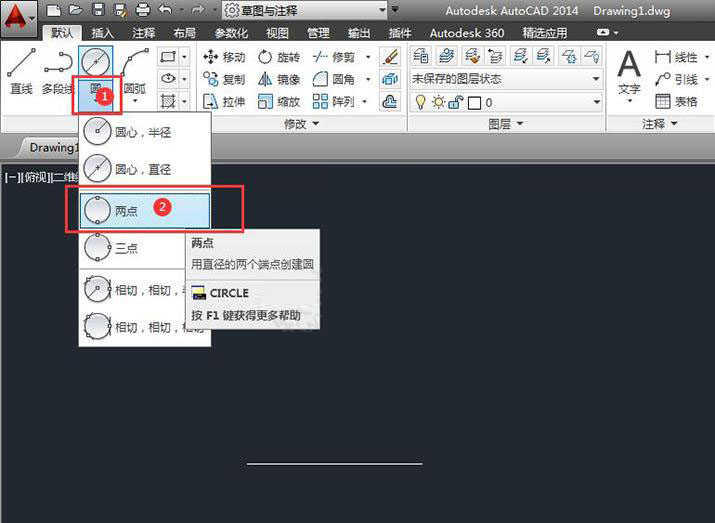

5、点击圆工具，点击两点创建圆。效果如下：

在CAD中有多少种画圆的方法第5步

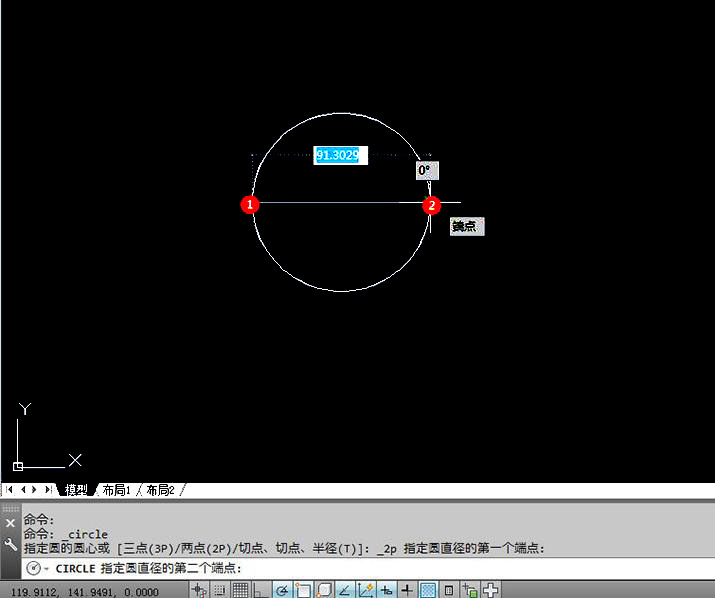

6、点击直线的两个端点。效果如下：

在CAD中有多少种画圆的方法第6步

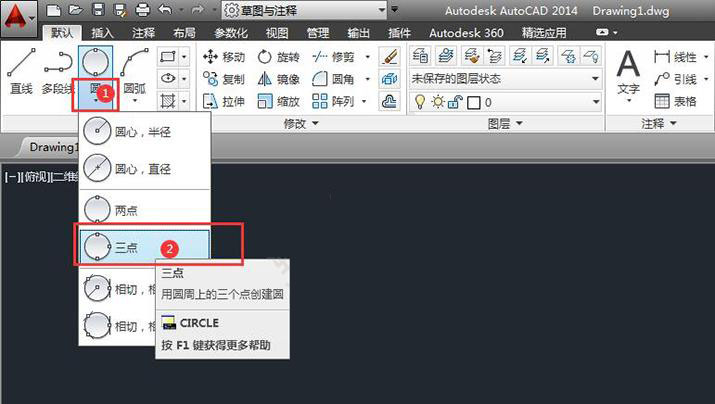

7、点击圆工具的三点圆，效查如下：

在CAD中有多少种画圆的方法第7步

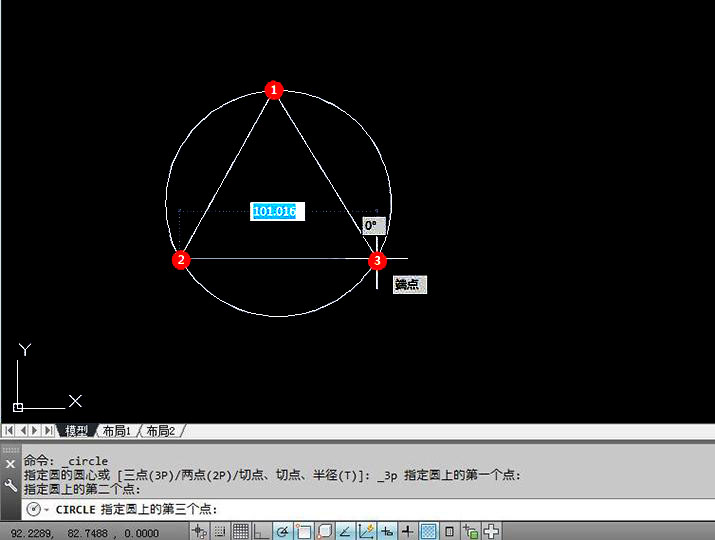

8、点击三角形的三个端点，就可以画出三点圆了。效果如下：

在CAD中有多少种画圆的方法第8步

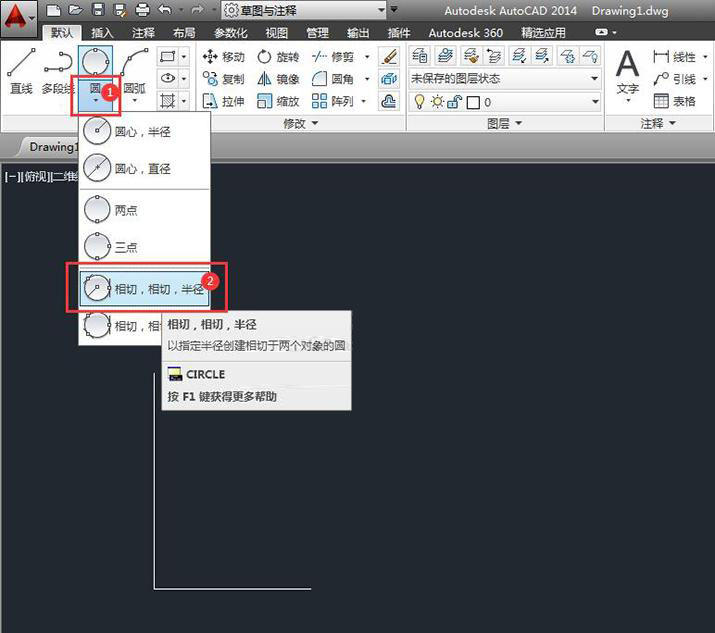

9、点圆工具的相切，相切，半径工具。效果如下：

在CAD中有多少种画圆的方法第9步

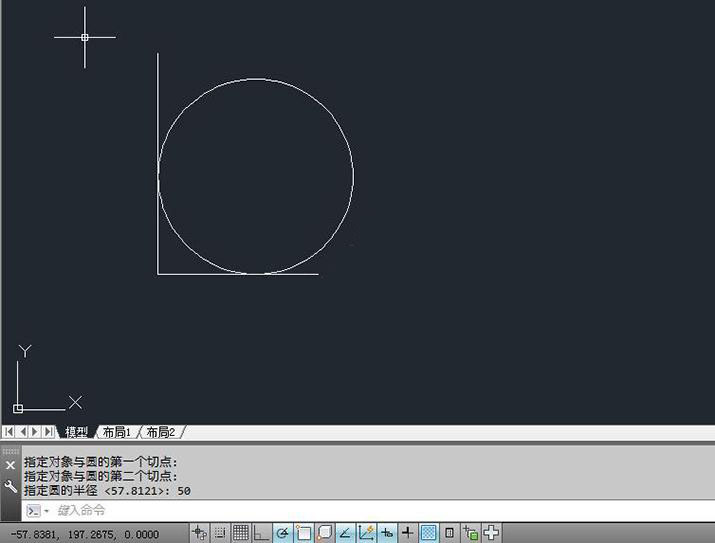

10、然后就可以捕捉直线的切点。输入半径。就可以绘制出来。效果如下：

在CAD中有多少种画圆的方法第10步

11、效果如下：

在CAD中有多少种画圆的方法第11步

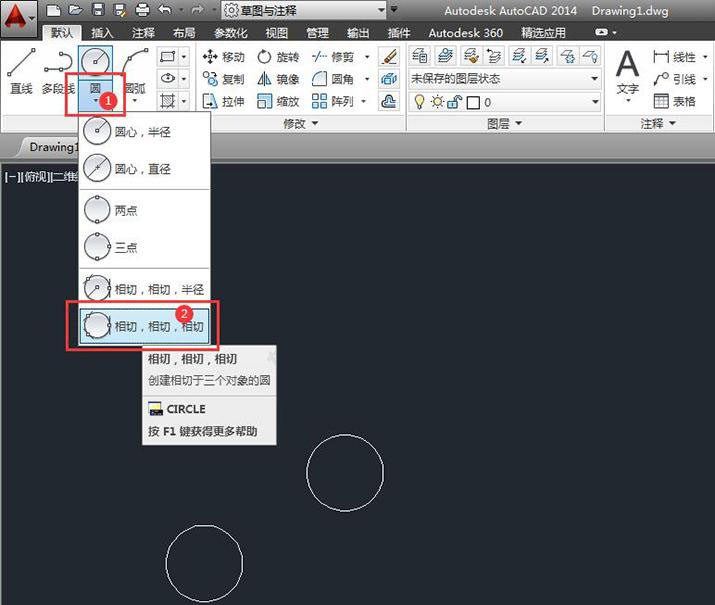

12、点击圆工具的相切，相切，相切模式的工具。效果如下：

在CAD中有多少种画圆的方法第12步

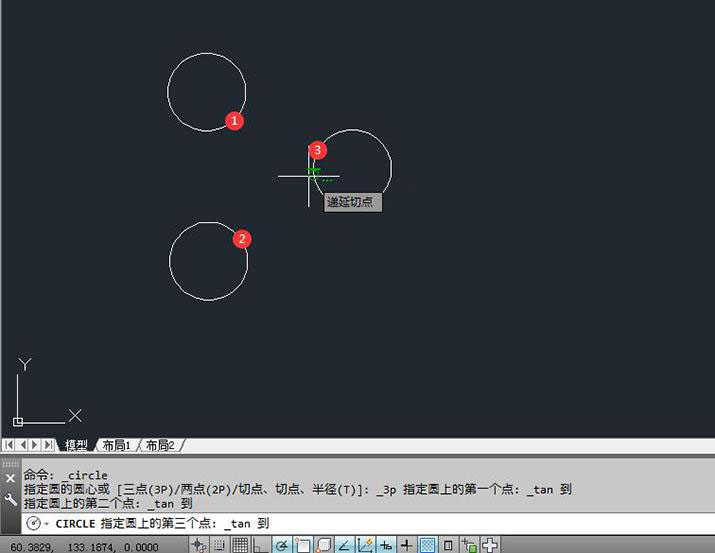

13、点击三个圆的切点，效果如下：

在CAD中有多少种画圆的方法第13步

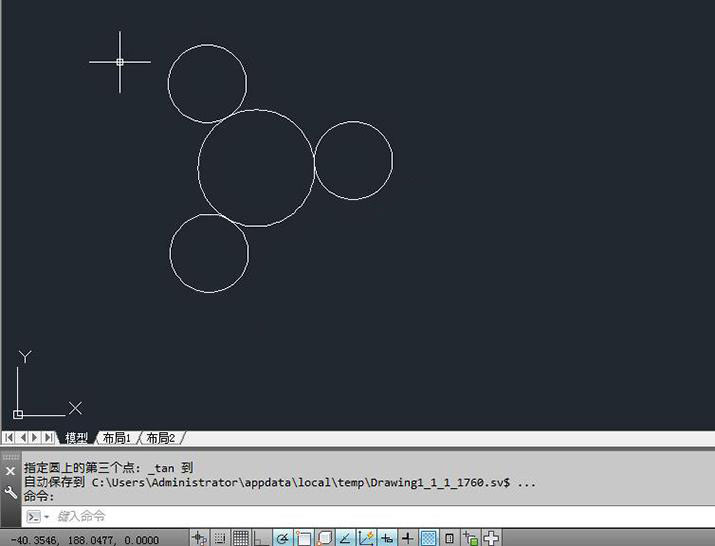

14、然后就可以画出相切，相切，相切圆了。

在CAD中有多少种画圆的方法第14步
