在CAD中怎么用多段线画圆

日期:2024-09-20 10:40 作者:

在CAD中怎么用多段线画圆?具体步骤如下：

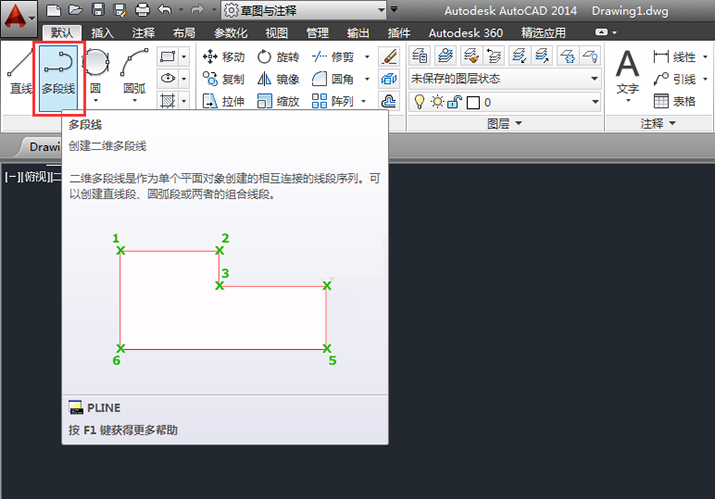

1、打开CAD软件，点击多段线工具，效果如下：

在CAD中怎么用多段线画圆第1步

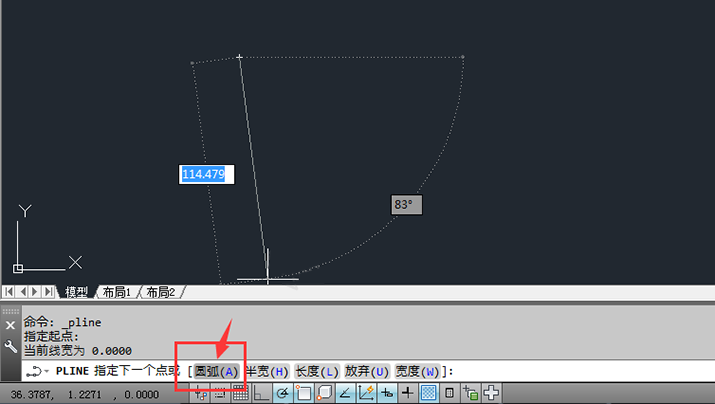

2、点击圆弧功能，效果如下：

在CAD中怎么用多段线画圆第2步

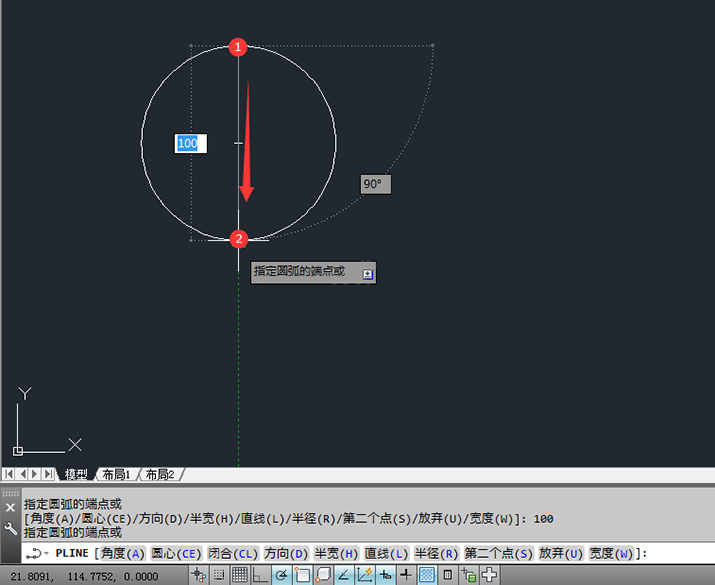

3、输入圆弧半径100，空格。效果如下：

在CAD中怎么用多段线画圆第3步

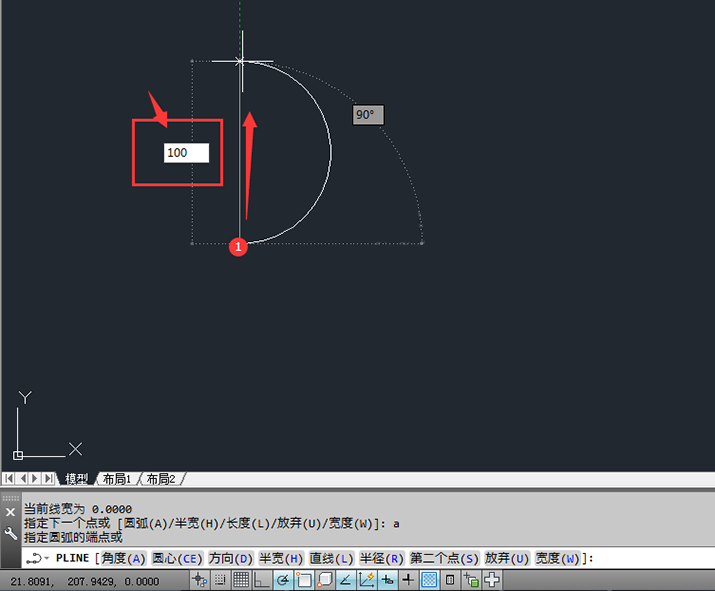

4、然后反过来。再输入100，空格。或是点击起点。效果如下：

在CAD中怎么用多段线画圆第4步

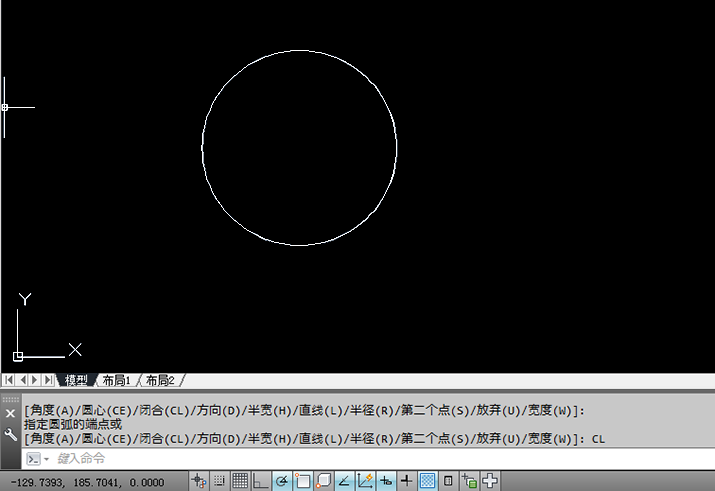

5、然后点击退出。就画好了圆。

在CAD中怎么用多段线画圆第5步
