CAD用倒圆角技巧轻松搞定三维实例

CAD用倒圆角技巧轻松搞定三维实例,主要是使用倒圆角来处理,详细操作方法步骤如下:

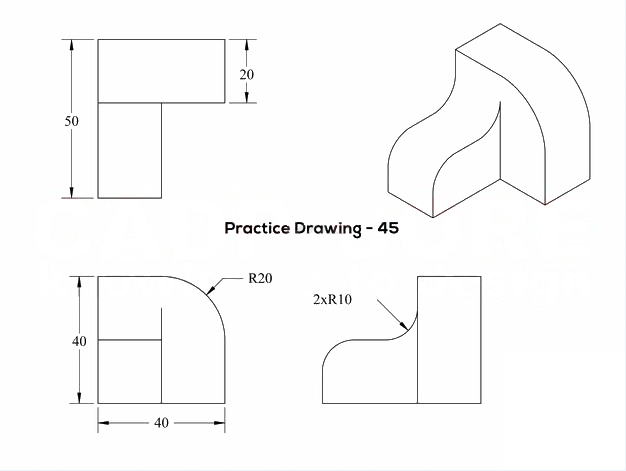

效果图:

CAD用倒圆角技巧轻松搞定三维实例第1步

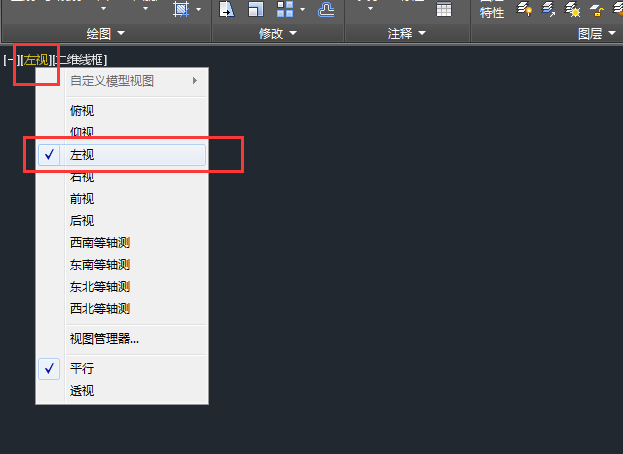

1、打开CAD2018,设置左视模式。

CAD用倒圆角技巧轻松搞定三维实例第2步

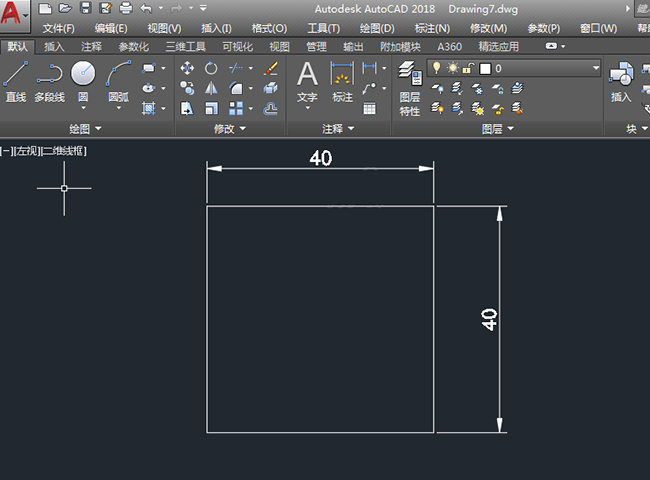

2、绘制一个40x40mm的圆形出来。

CAD用倒圆角技巧轻松搞定三维实例第3步

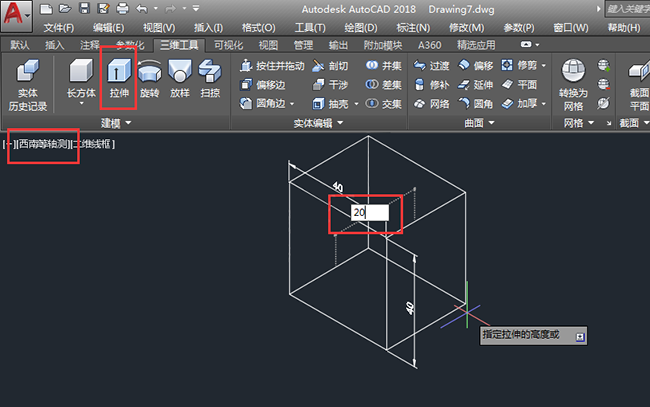

3、进入西南等轴测模式,使用拉伸实体工具,拉伸20mm,成为实体。

CAD用倒圆角技巧轻松搞定三维实例第4步

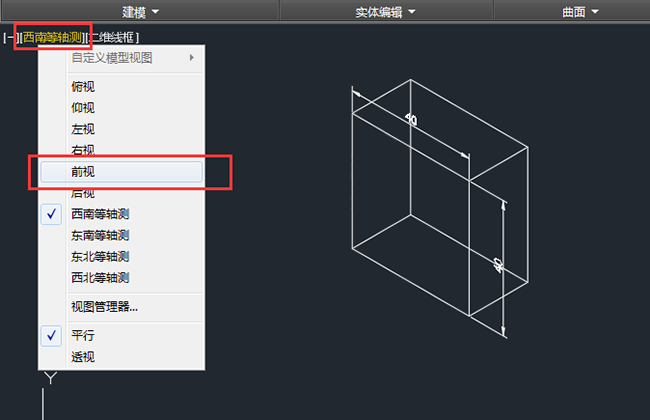

4、点击前视模式。

CAD用倒圆角技巧轻松搞定三维实例第5步

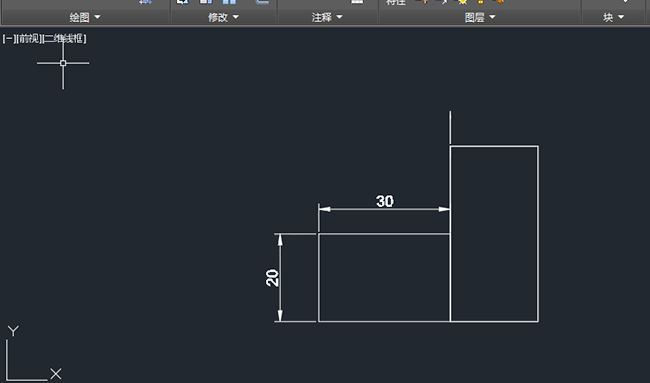

5、绘制一个30x20mm的矩形出来。

CAD用倒圆角技巧轻松搞定三维实例第6步

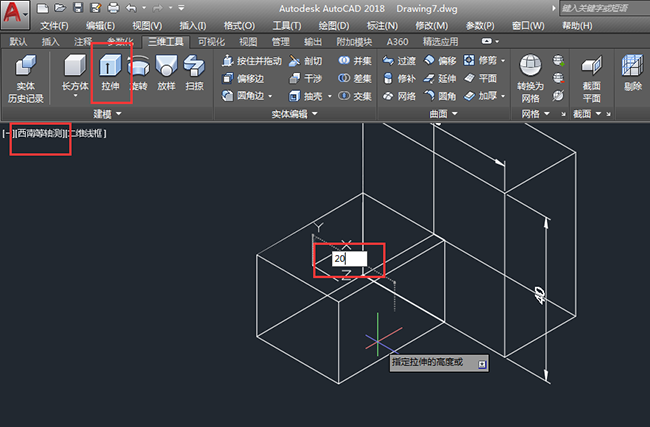

6、进入西南等轴测模式,使用拉伸实体工具,拉伸20mm,成为实体。

CAD用倒圆角技巧轻松搞定三维实例第7步

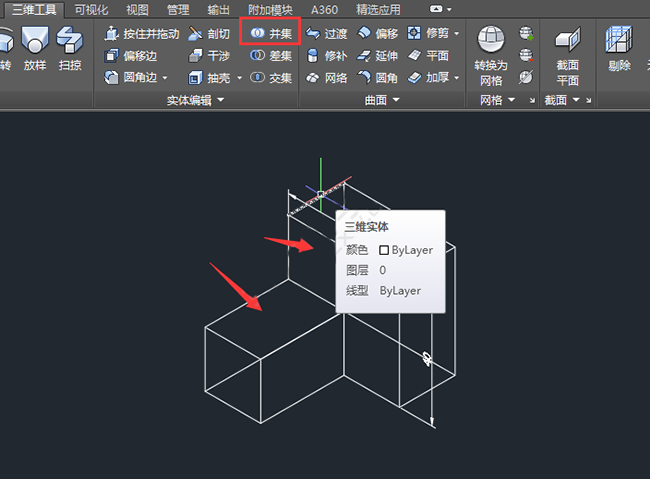

7、然后使用并集工具,把二个实体进行合并在一起。

CAD用倒圆角技巧轻松搞定三维实例第8步

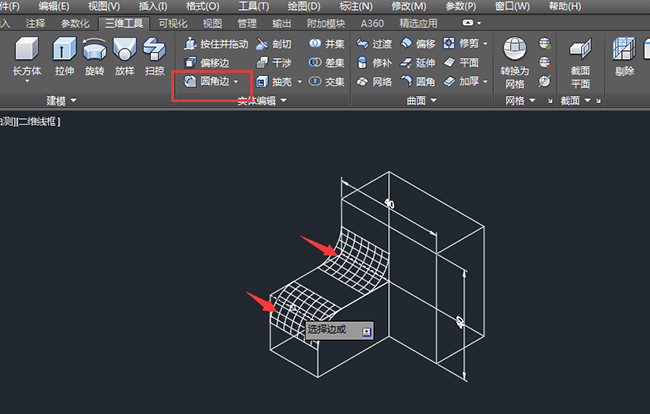

8、点击三维工具的圆角边工具。设置半径为10,给下面的边进行倒圆角处理。

CAD用倒圆角技巧轻松搞定三维实例第9步

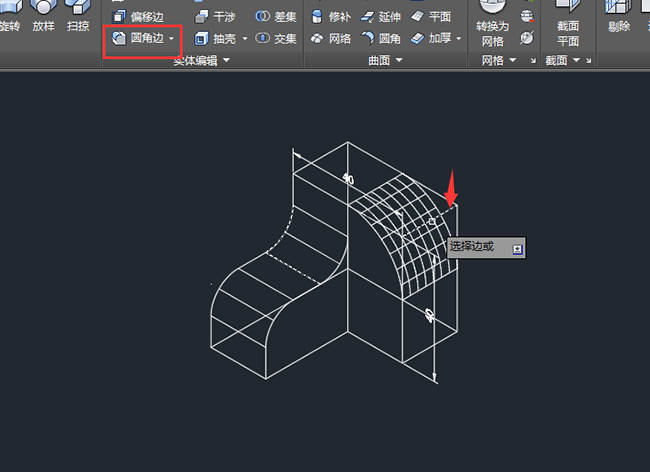

9、同样的方法,给另一条的边也进行倒圆角处理。

CAD用倒圆角技巧轻松搞定三维实例第10步

10、这样就完成了CAD三维零件的绘制。

CAD用倒圆角技巧轻松搞定三维实例第11步
