CAD面域拉伸、差集创建三维建模

日期:2024-09-20 10:40 作者:

CAD面域拉伸、差集创建三维建模的方法，详细步骤操作如下：

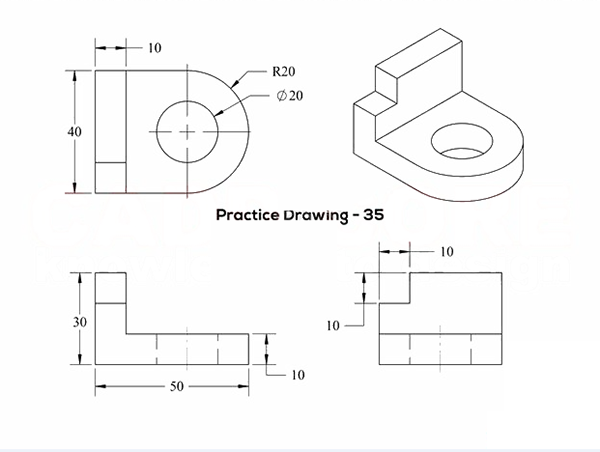

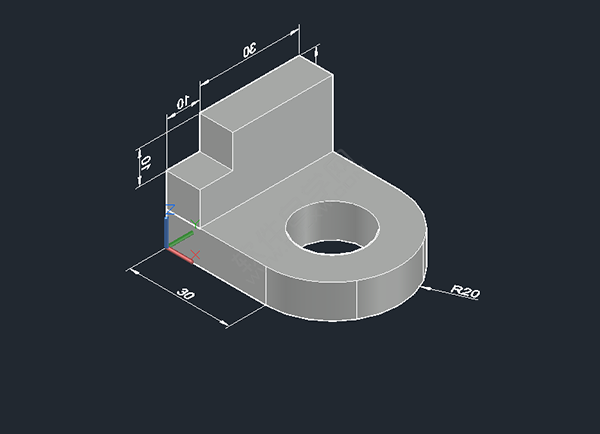

效果图：

CAD面域拉伸、差集创建三维建模第1步

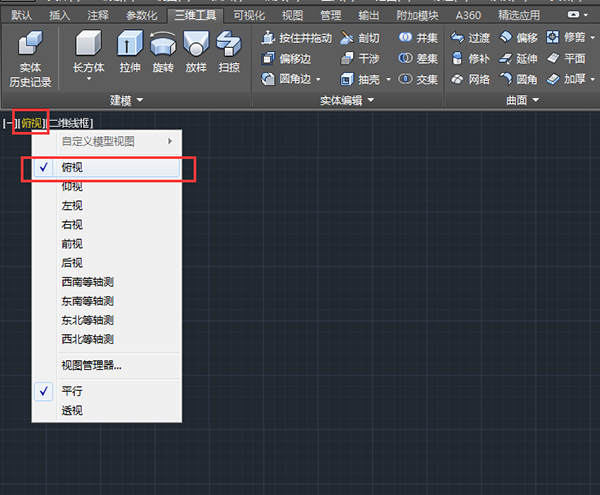

1、点击俯视图模式。效果如下：

CAD面域拉伸、差集创建三维建模第2步

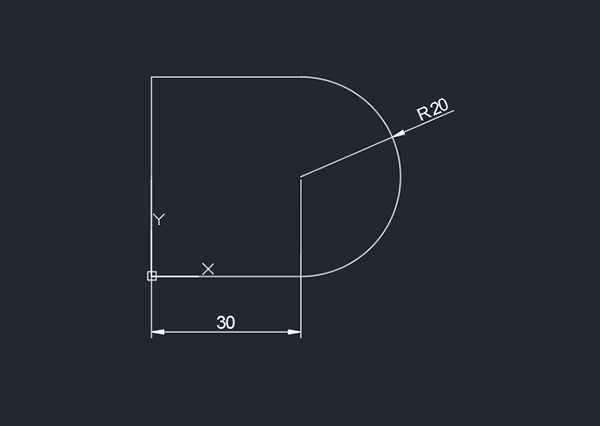

2、绘制下面的二维平面图出来。

CAD面域拉伸、差集创建三维建模第3步

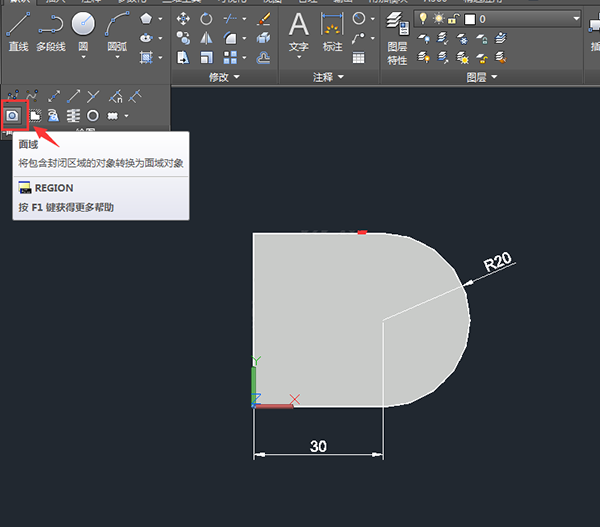

3、给图形进行面域。

CAD面域拉伸、差集创建三维建模第4步

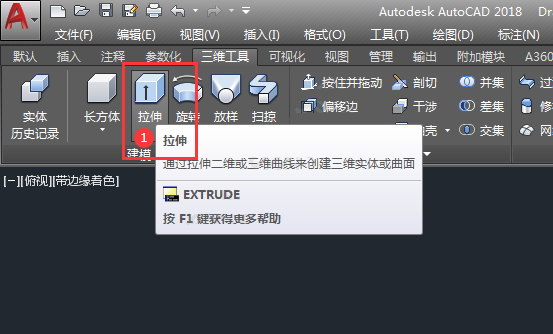

4、使用实体拉伸工具。

CAD面域拉伸、差集创建三维建模第5步

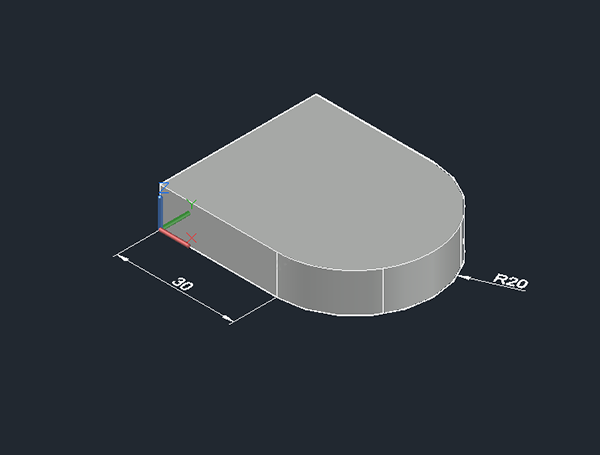

5、拉伸厚度为10mm，效果如下：

CAD面域拉伸、差集创建三维建模第6步

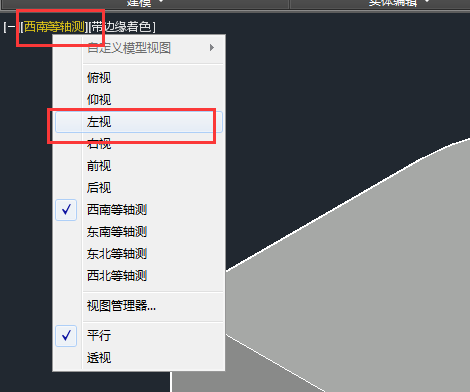

6、点击左视模式。

CAD面域拉伸、差集创建三维建模第7步

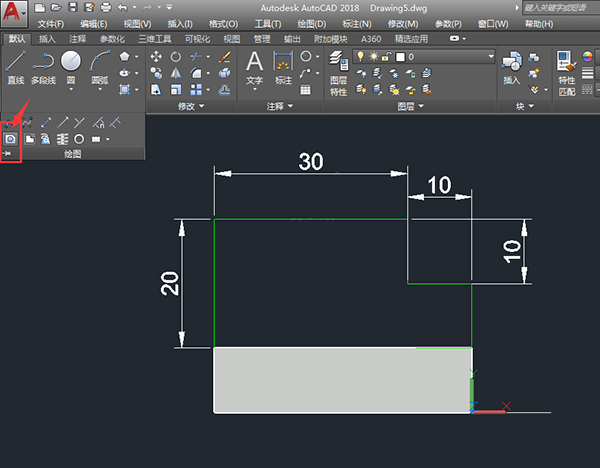

7、绘制下面的草图出来。

CAD面域拉伸、差集创建三维建模第8步

8、还是一样要进行面域。

CAD面域拉伸、差集创建三维建模第9步

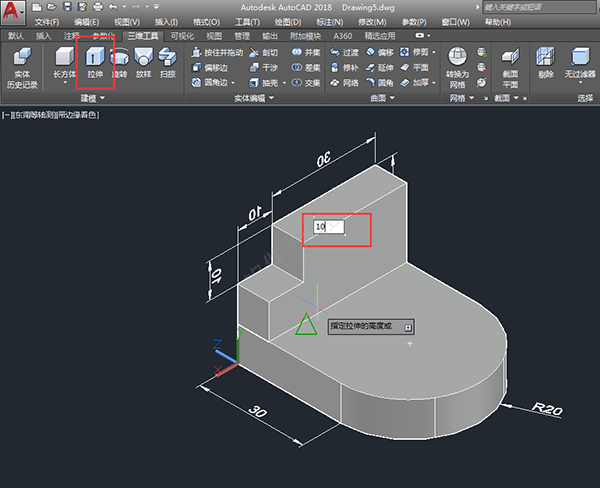

9、拉伸厚度为10mm，效果如下：

CAD面域拉伸、差集创建三维建模第10步

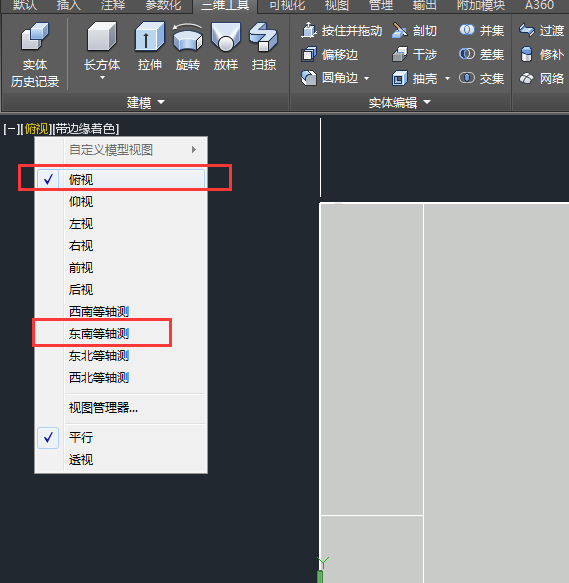

10、点击俯视图，东南等轴测。

CAD面域拉伸、差集创建三维建模第11步

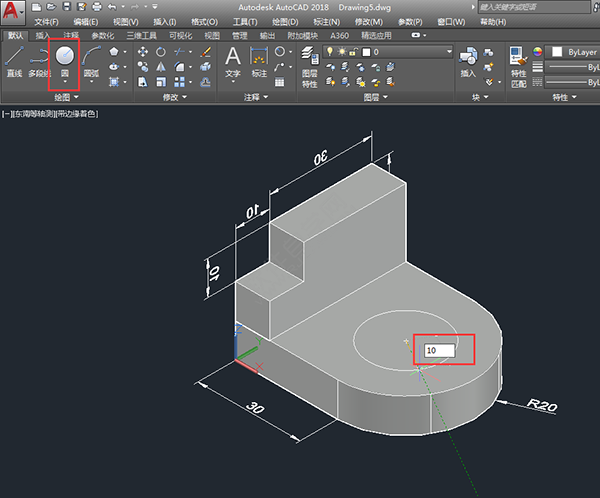

11、捕捉圆心，绘制一个直径为20mm的圆。

CAD面域拉伸、差集创建三维建模第12步

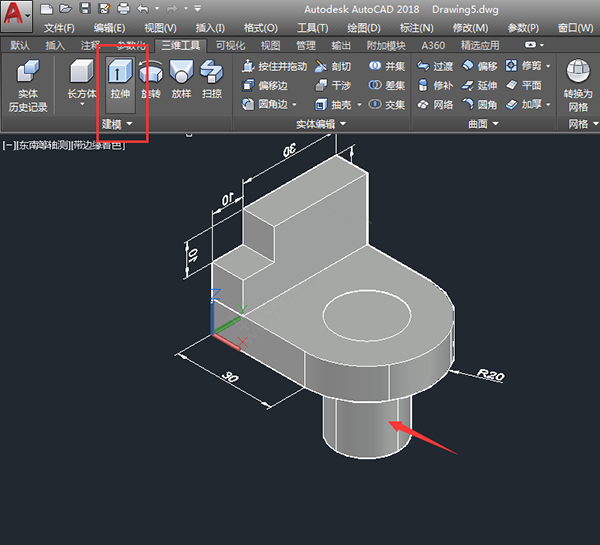

12、一样的拉伸实体出来。

CAD面域拉伸、差集创建三维建模第13步

13、然后再使用差集工具，

CAD面域拉伸、差集创建三维建模第14步

14、进行差集，先选大实体，空格，再选圆柱。空格。

CAD面域拉伸、差集创建三维建模第15步
