CAD用拉伸与倒圆角创建三维模型

日期:2024-09-20 10:40 作者:

下面给大家介绍的是CAD用拉伸与倒圆角创建三维模型的方法，喜欢能帮助到大家，请详细介绍吧！

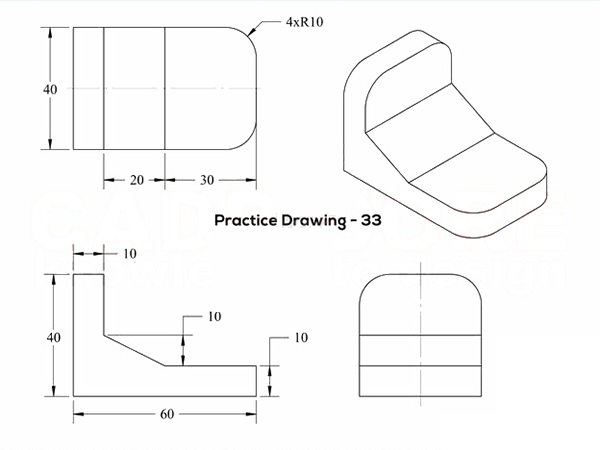

效果图：

CAD用拉伸与倒圆角创建三维模型第1步

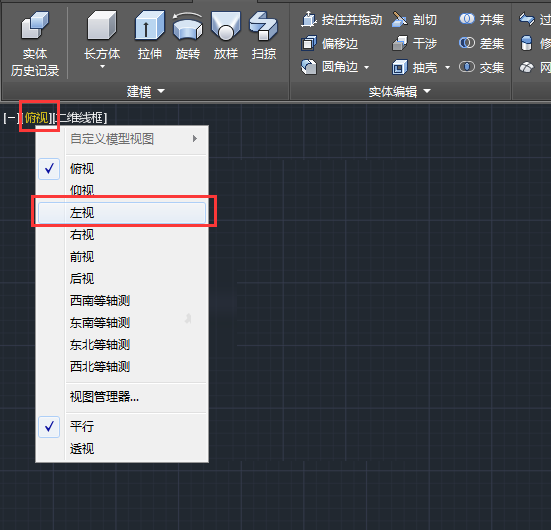

1、设置左视图模式。

CAD用拉伸与倒圆角创建三维模型第2步

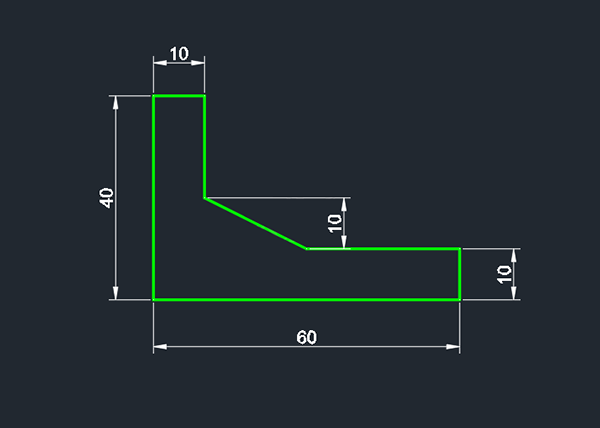

2、绘制下面的二维图出来。

CAD用拉伸与倒圆角创建三维模型第3步

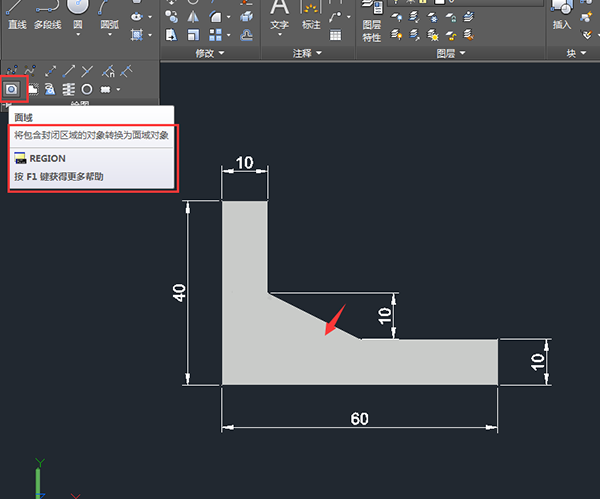

3、然后给二维图形进行面域。效果如下：

CAD用拉伸与倒圆角创建三维模型第4步

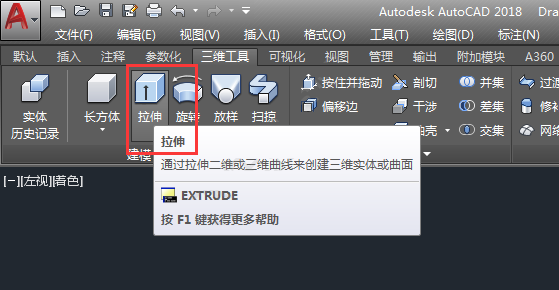

4、点击三维工具。把二维拉伸成实体。

CAD用拉伸与倒圆角创建三维模型第5步

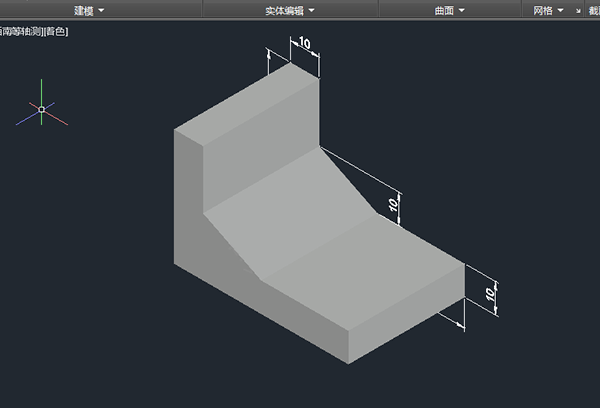

5、拉伸的厚度为40mm。

CAD用拉伸与倒圆角创建三维模型第6步

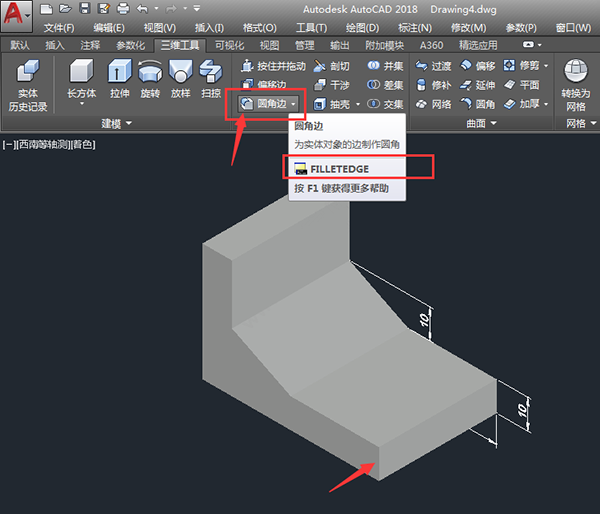

6、点击圆角边工具。

CAD用拉伸与倒圆角创建三维模型第7步

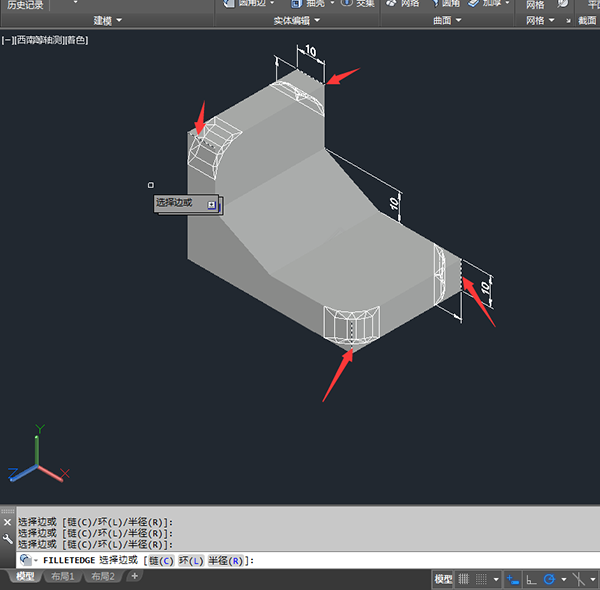

7、设置半径为10 ，给四条边进行倒圆角处理。

CAD用拉伸与倒圆角创建三维模型第8步

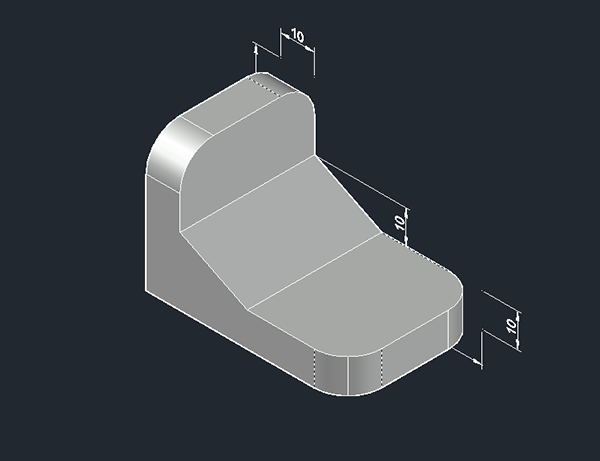

8、就完成了CAD三维模型的创建。

CAD用拉伸与倒圆角创建三维模型第9步
