CAD二维练习题（02）绘制的方法

日期:2024-09-20 10:40 作者:

CAD二维练习题（02）绘制的方法，喜欢的朋友可以一起关注我哦！具体步骤如下：

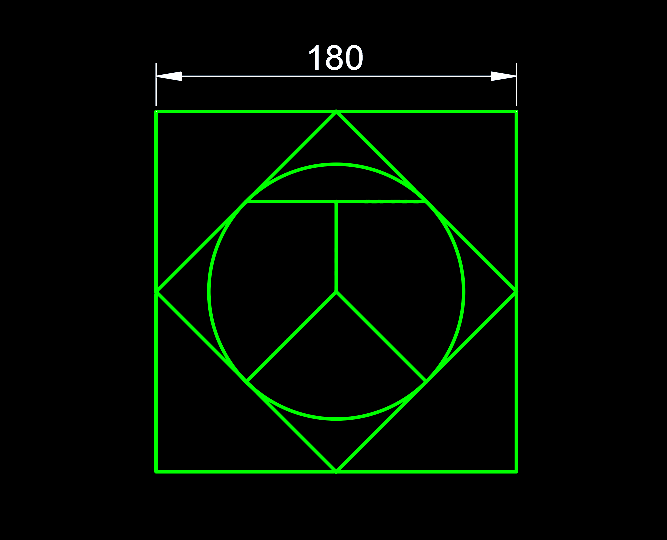

CAD二维练习题（02）

CAD二维练习题（02）绘制的方法第1步

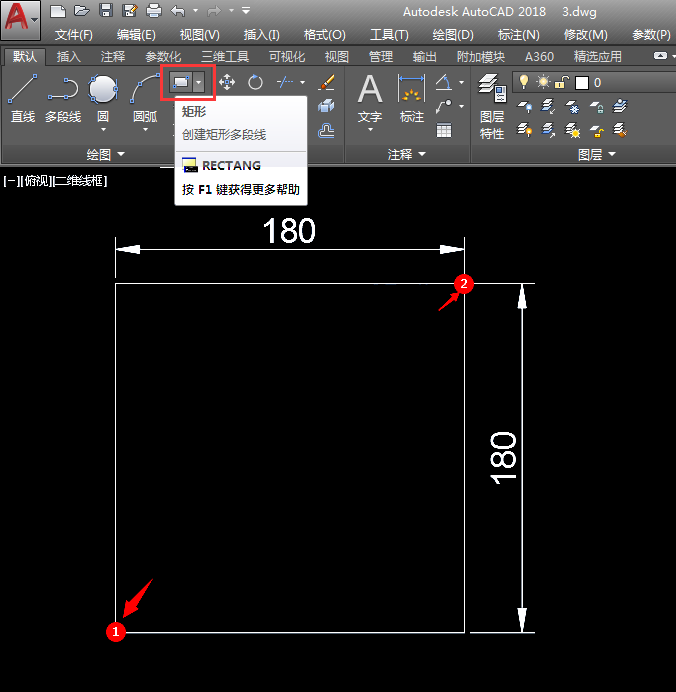

1、点击矩形工具、或是输入RECTANG命令空格。

CAD二维练习题（02）绘制的方法第2步

2、绘制一个60x60mm的正方形出来。

CAD二维练习题（02）绘制的方法第3步

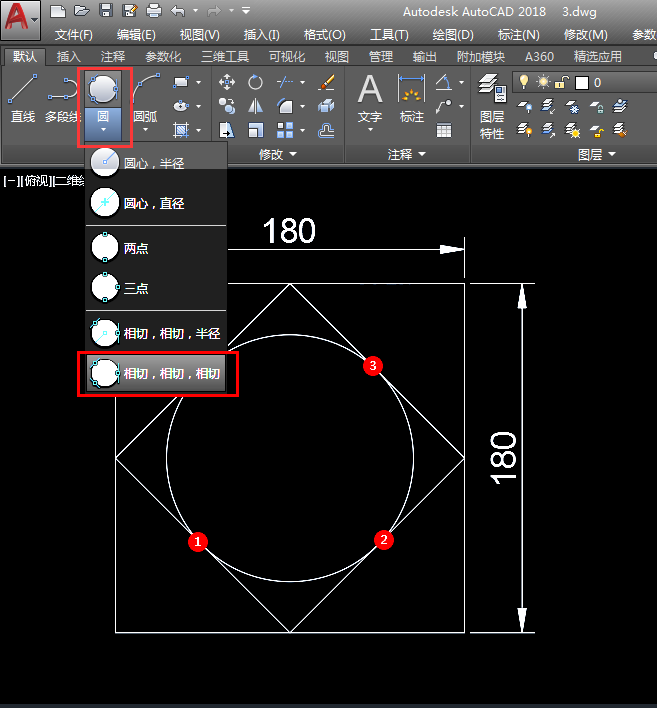

3、点击椭圆工具，点击相切、相切、相切模式，选择正方形的三条边。效果如下：

CAD二维练习题（02）绘制的方法第4步

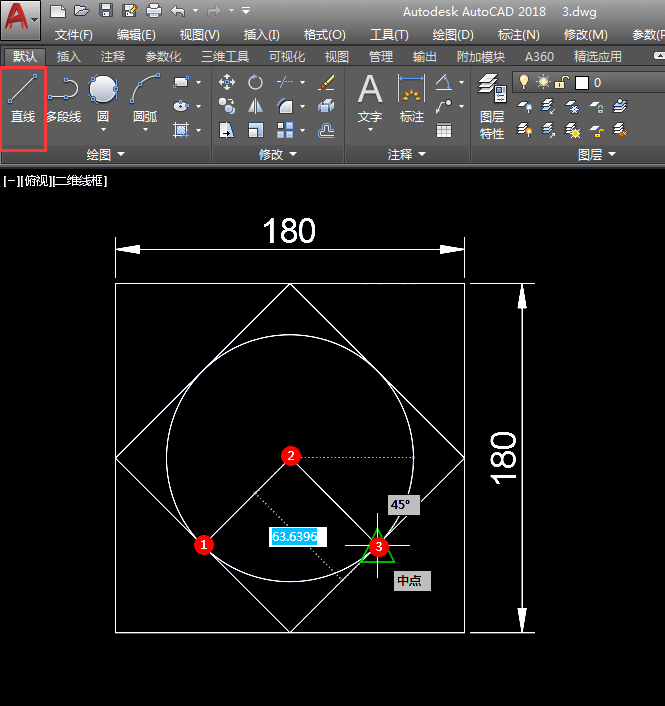

4、然后使用直线工具，从圆心点到角点，画四条直线。效果如下：

CAD二维练习题（02）绘制的方法第5步

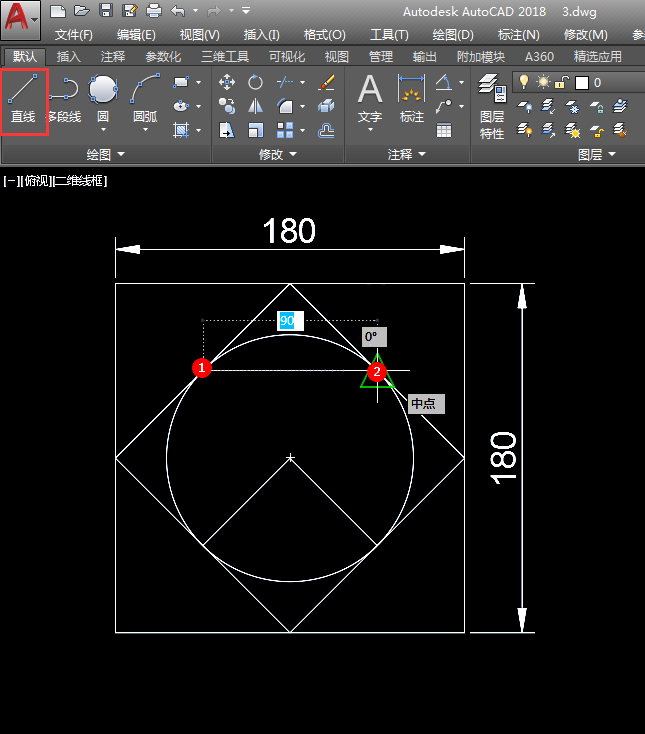

5、然后再使用直线工具，捕捉中点，画四条线。效果如下：

CAD二维练习题（02）绘制的方法第6步

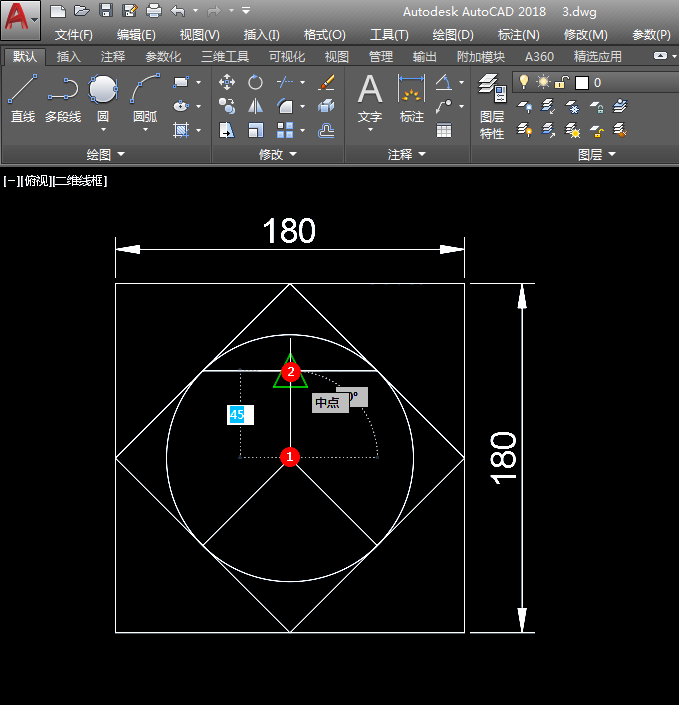

6、然后再捕中点到角点，绘制直线。

CAD二维练习题（02）绘制的方法第7步

7、同样的方法，再绘制下面的图形。效果如下：

CAD二维练习题（02）绘制的方法第8步

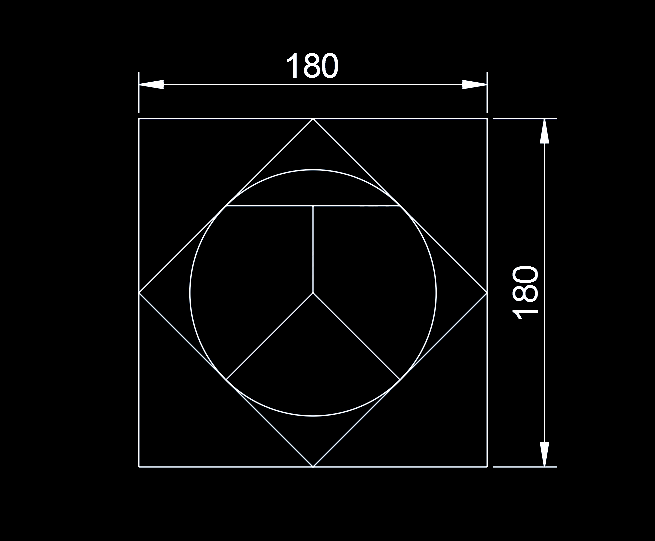

通过以上的操作就可以绘制出来了。效果如下：

CAD二维练习题（02）绘制的方法第9步
