此图用CAD阵列画图案，过程超级简单

日期:2024-09-20 10:40 作者:

用CAD阵列画图案，过程超级简单，喜欢的朋友可以一起来关注学习哦！

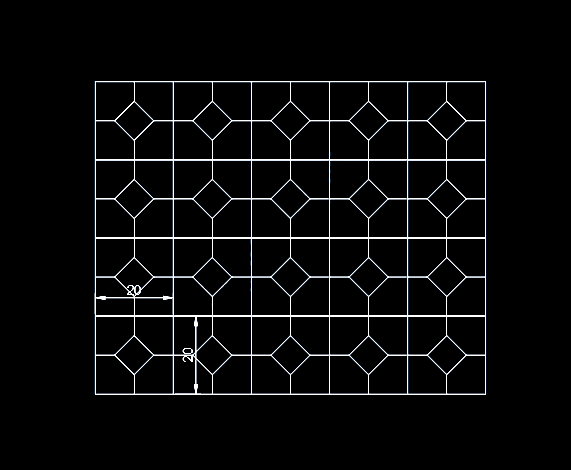

效果图案如下：

此图用CAD阵列画图案，过程超级简单第1步

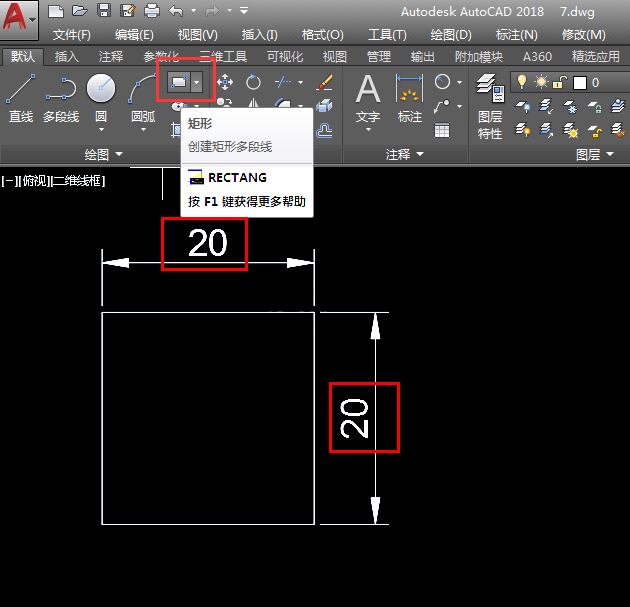

1、使用矩形工具，绘制一个20x20的矩形。

此图用CAD阵列画图案，过程超级简单第2步

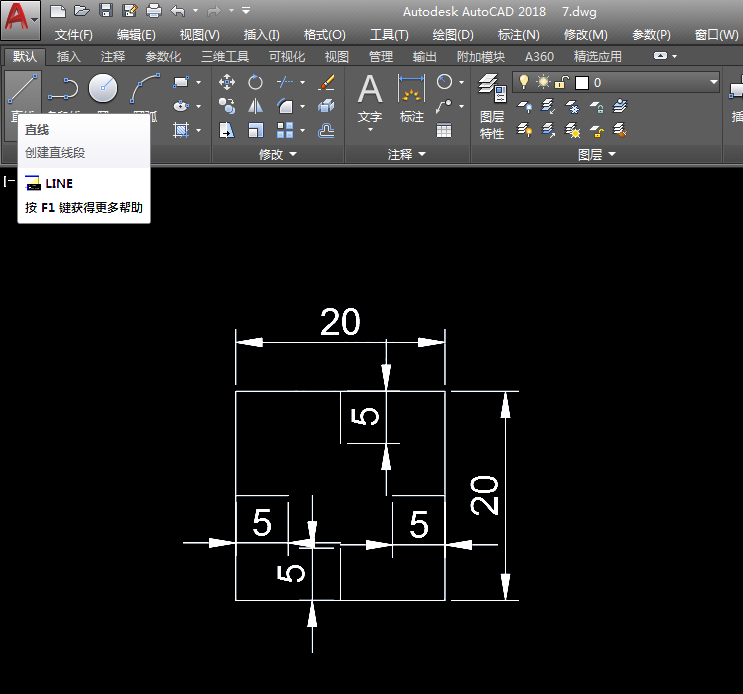

2、然后再捕捉中点，绘制四条长度为5mm的直线。

此图用CAD阵列画图案，过程超级简单第3步

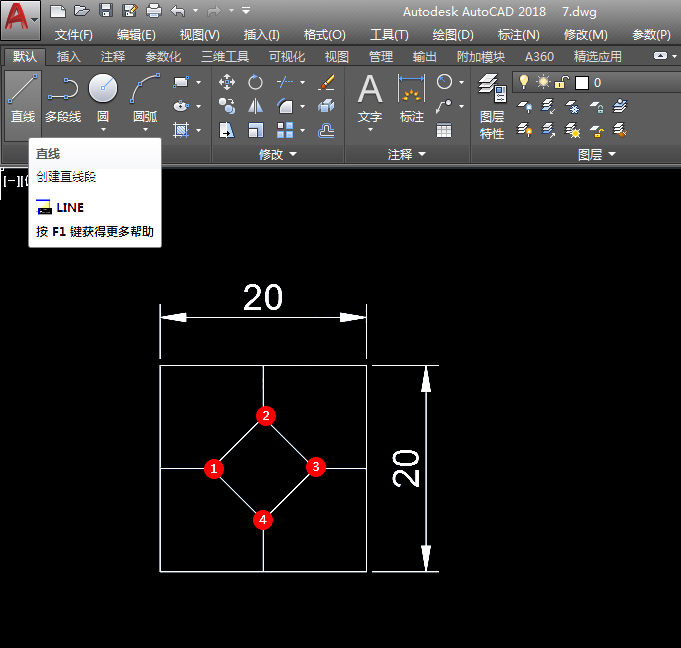

3、然后再把这四条直线连接起来，效果如下：

此图用CAD阵列画图案，过程超级简单第4步

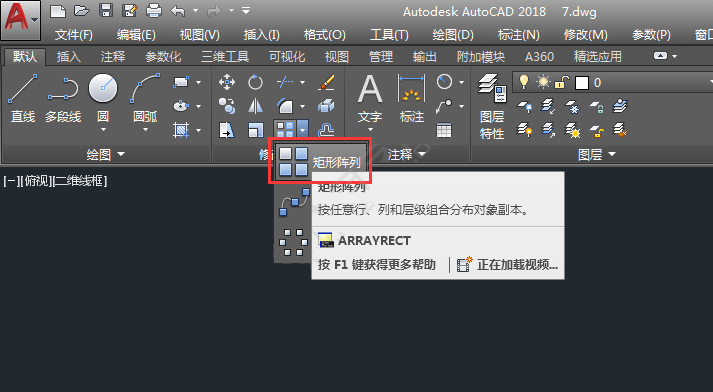

4、然后点击矩形阵列，效果如下：

此图用CAD阵列画图案，过程超级简单第5步

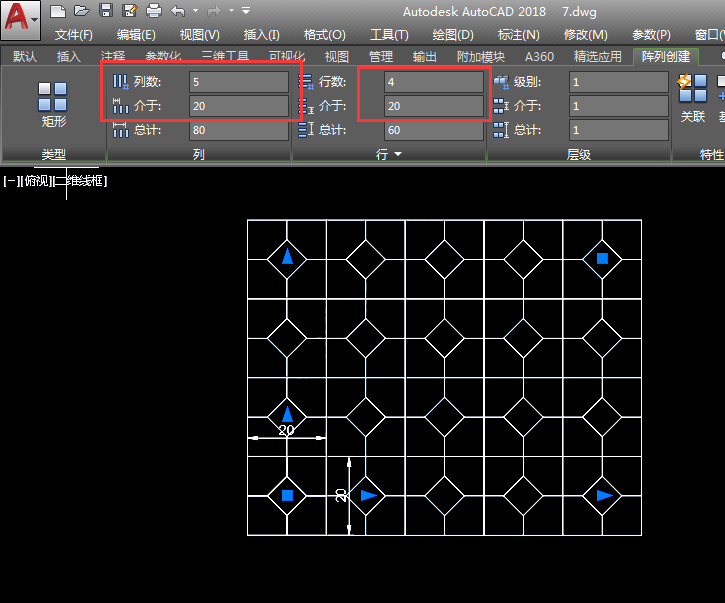

5、设置列数为5，距离为20mm，行数为4，距离为20mm，效果如下：

此图用CAD阵列画图案，过程超级简单第6步

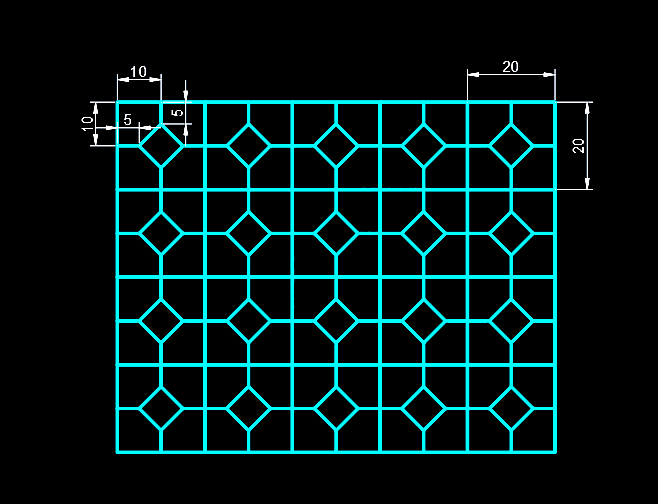

这样就完成了图案的设计。
