CAD二维练习题（06）绘制的方法

CAD二维练习题（06）绘制的方法，喜欢的朋友可以一起来关注软件自学网学习更多的CAD教程。

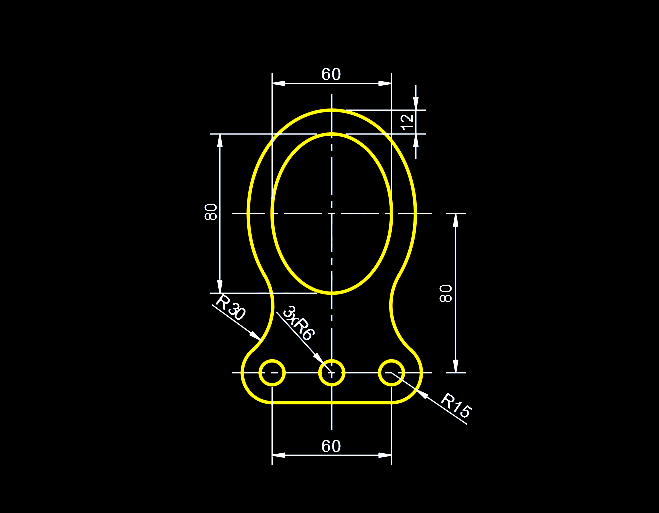

CAD二维练习题（06）尺寸图，效果如下：

CAD二维练习题（06）绘制的方法第1步

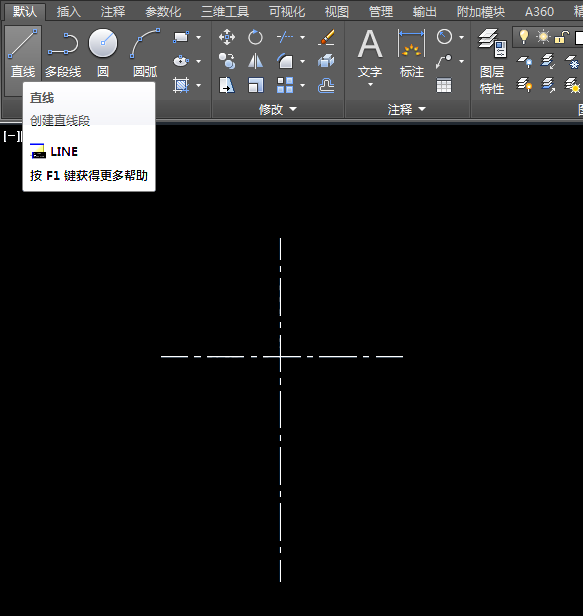

1、使用直线工具，绘制二条直线作为中心辅助线。

CAD二维练习题（06）绘制的方法第2步

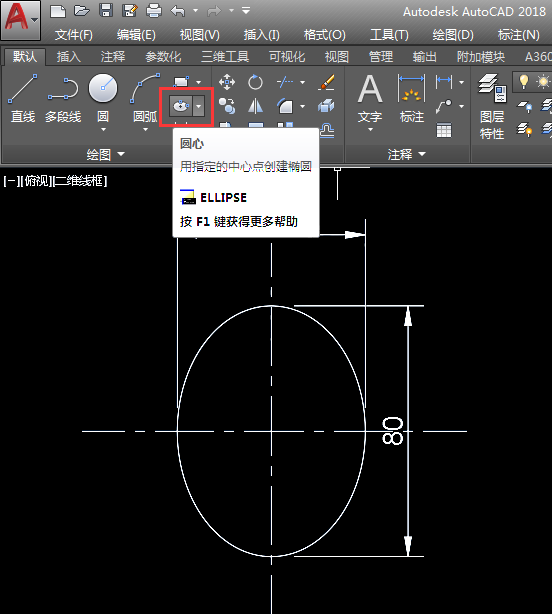

2、点击椭圆工具，捕捉交点，绘制一个80x60的椭圆出来，效果如下：

CAD二维练习题（06）绘制的方法第3步

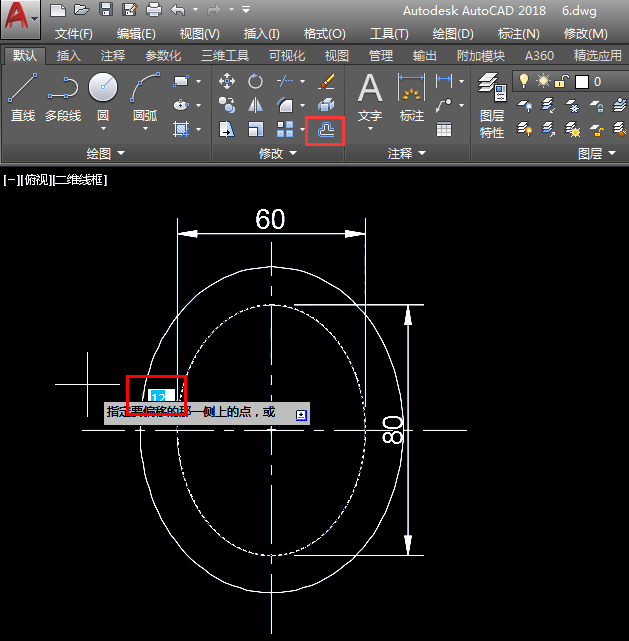

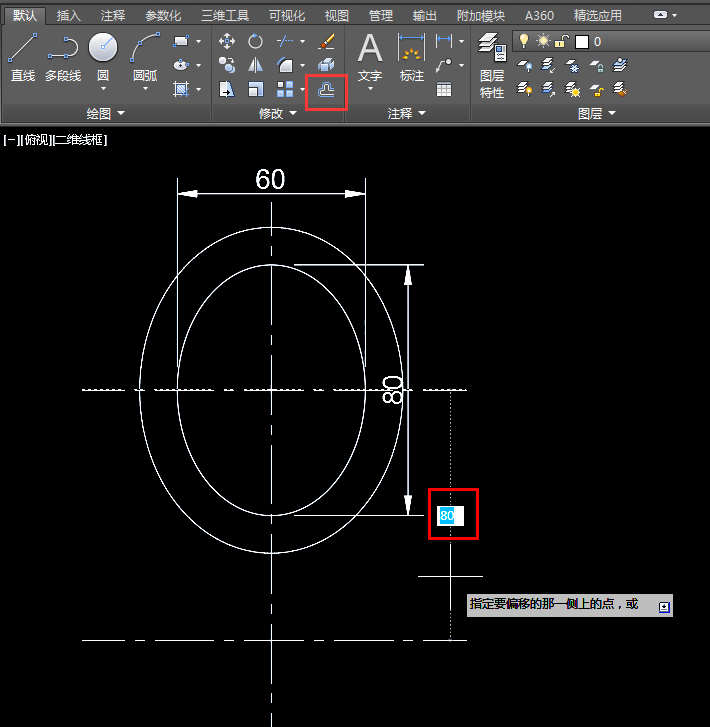

3、然后使用偏移工具，偏移椭圆12mm。

CAD二维练习题（06）绘制的方法第4步

4、同样偏移80的直线，效果如下：

CAD二维练习题（06）绘制的方法第5步

5、然后使用圆形工具，绘制直径6的圆，效果：

CAD二维练习题（06）绘制的方法第6步

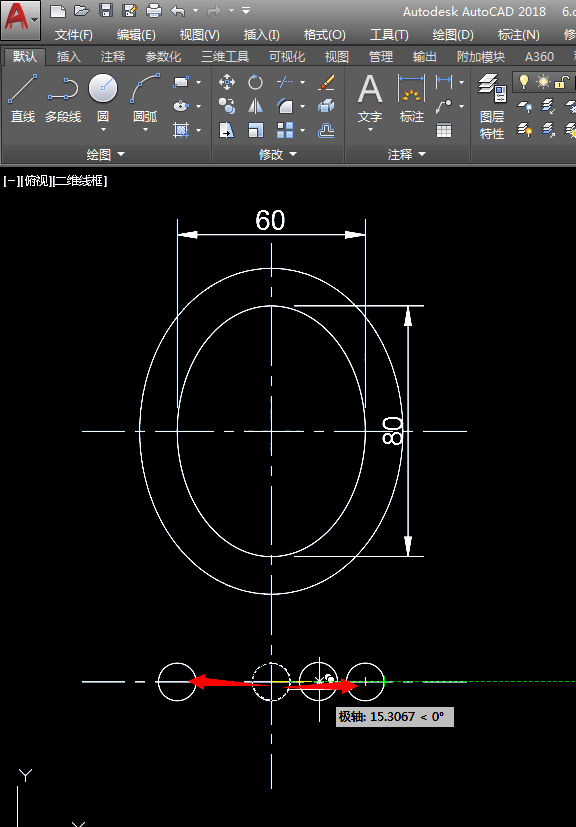

6、然后向左与右复制30距离的两个圆，效果如下：

CAD二维练习题（06）绘制的方法第7步

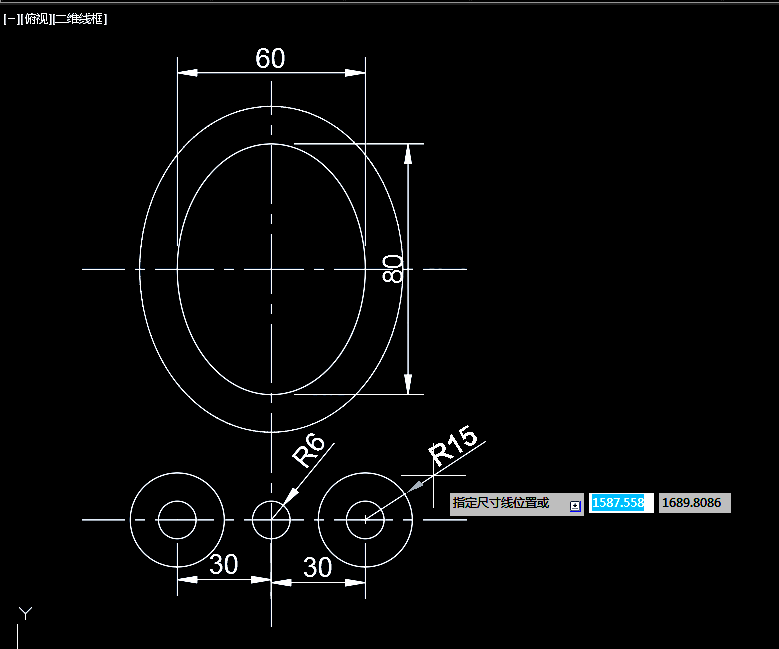

7、然后再绘制二个圆形出来，半径为15mm。

CAD二维练习题（06）绘制的方法第8步

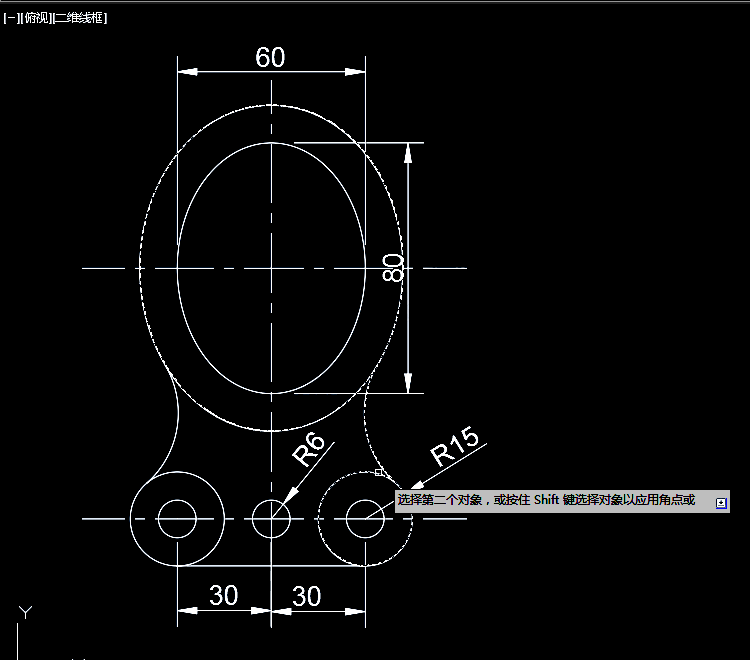

8、然后进行倒圆角R30的二个圆角出不，效果如下：

CAD二维练习题（06）绘制的方法第9步

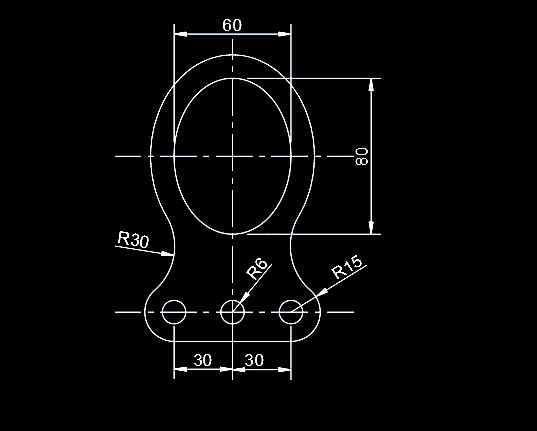

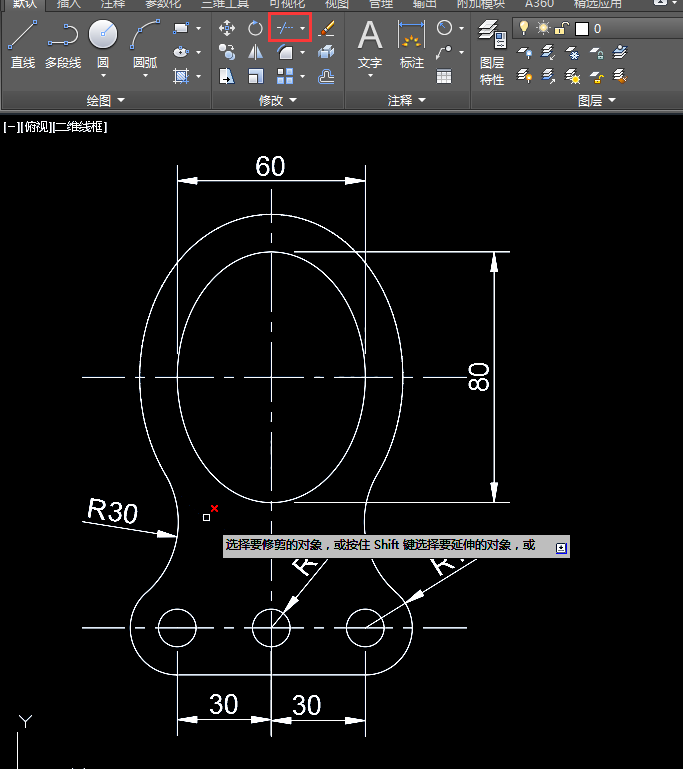

9、然后使用修剪掉工具，修剪不要的部分，效果如下：

CAD二维练习题（06）绘制的方法第10步

10、然后标好尺寸就完成了哦！
