CAD二维练习题（05）绘制的方法

CAD二维练习题（05）绘制的方法，喜欢的朋友可以一起来关注软件自学网，学习更多的CAD教程。

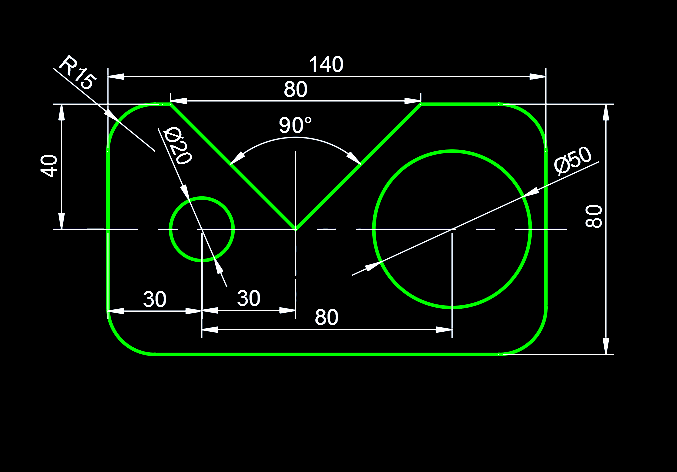

CAD二维练习题（05）尺寸图，关注我可以交流学习哦！也可交作业哦！

CAD二维练习题（05）绘制的方法第1步

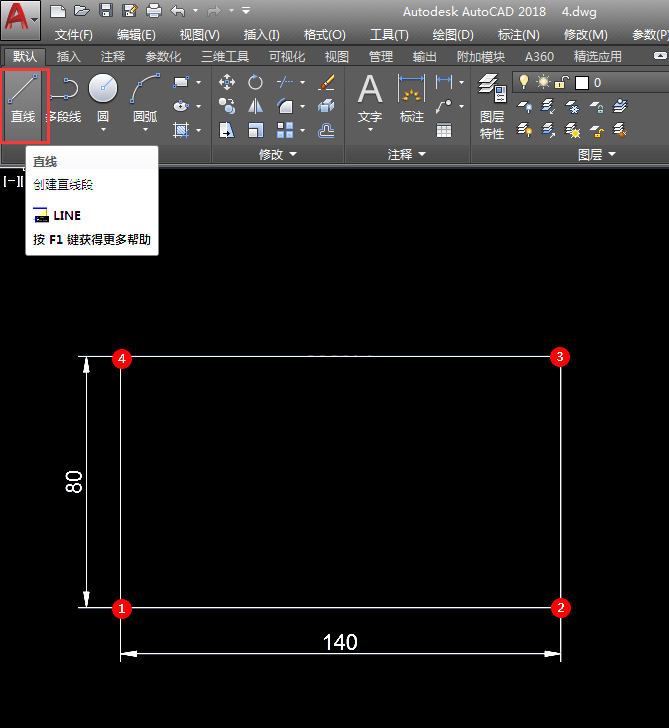

1、点击直线工具，绘制一个140x80mm的矩形出来，效果如下：

CAD二维练习题（05）绘制的方法第2步

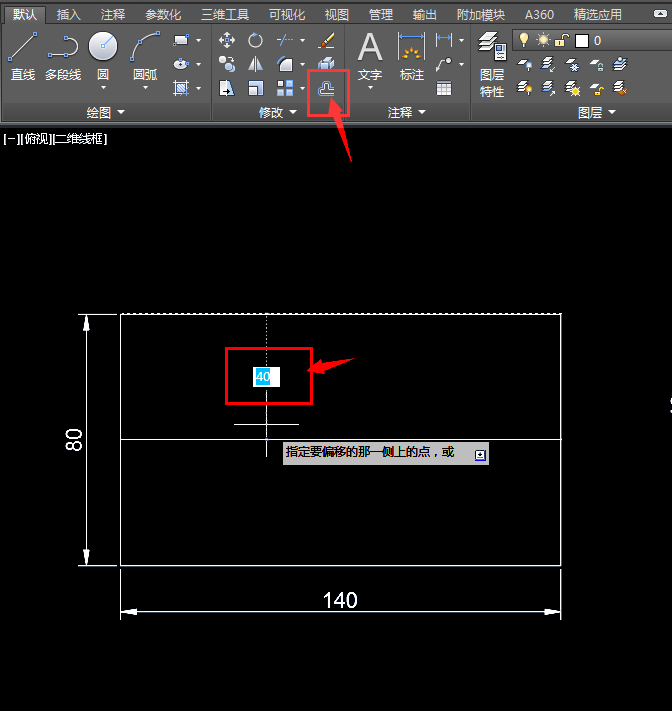

2、使用偏移工具，偏移140直线，向下40mm的距离。

CAD二维练习题（05）绘制的方法第3步

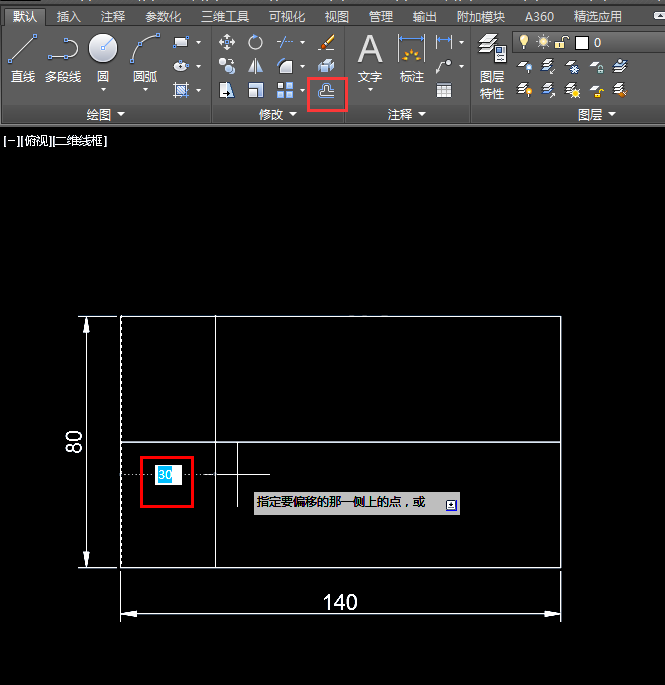

3、然后偏移80mm的直线，距离为30mm。效果如下：

CAD二维练习题（05）绘制的方法第4步

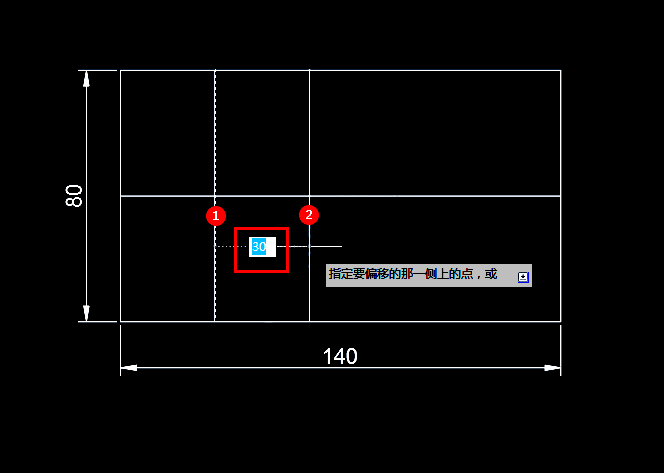

4、然后再同样的方法，偏移30mm。效果如下：

CAD二维练习题（05）绘制的方法第5步

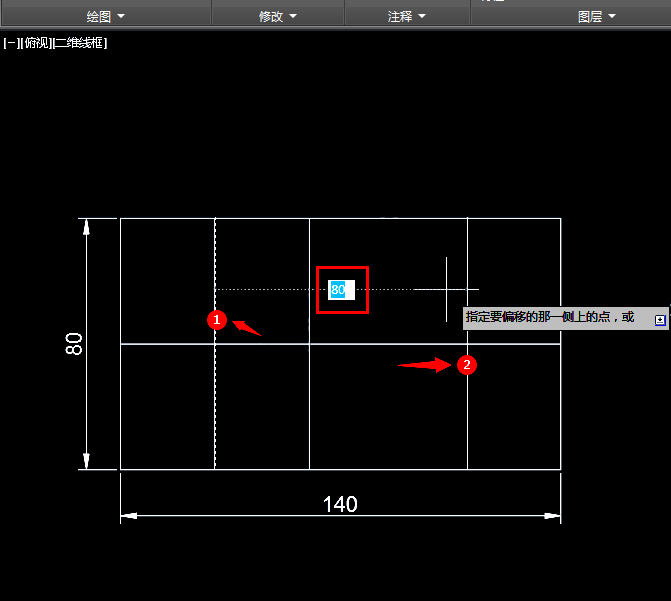

5、然后再从第一个30的直线，再后偏移80mm。

CAD二维练习题（05）绘制的方法第6步

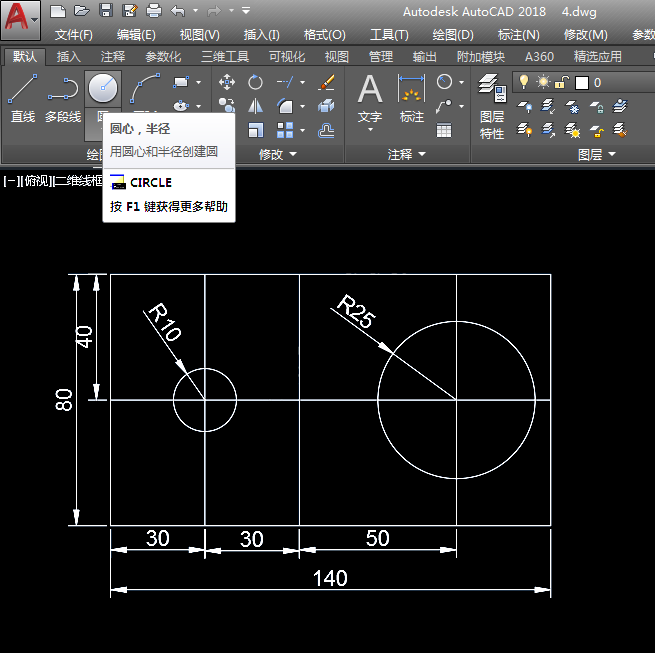

6、然后使用圆工具，绘制半径10与半径25的圆出来，效果如下：

CAD二维练习题（05）绘制的方法第7步

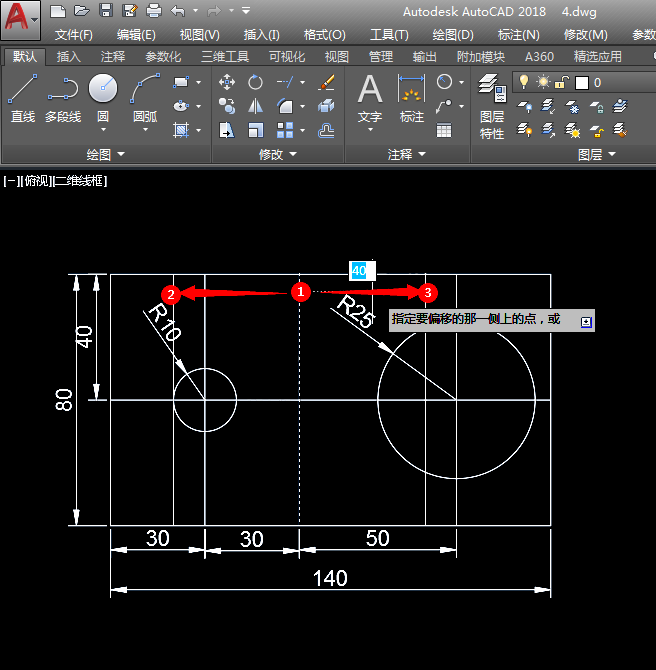

7、然后把第二条30的直线，向左右偏移40mm两条线出来。

CAD二维练习题（05）绘制的方法第8步

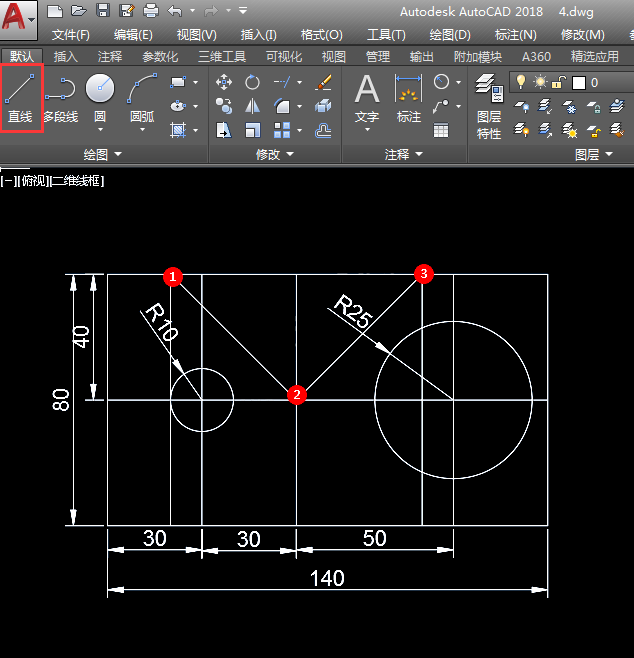

8、然后用直径把三个地方连接起来，效果如下：

CAD二维练习题（05）绘制的方法第9步

9、然后用修改工具，剪掉不要的部分，也删除参照线。

CAD二维练习题（05）绘制的方法第10步

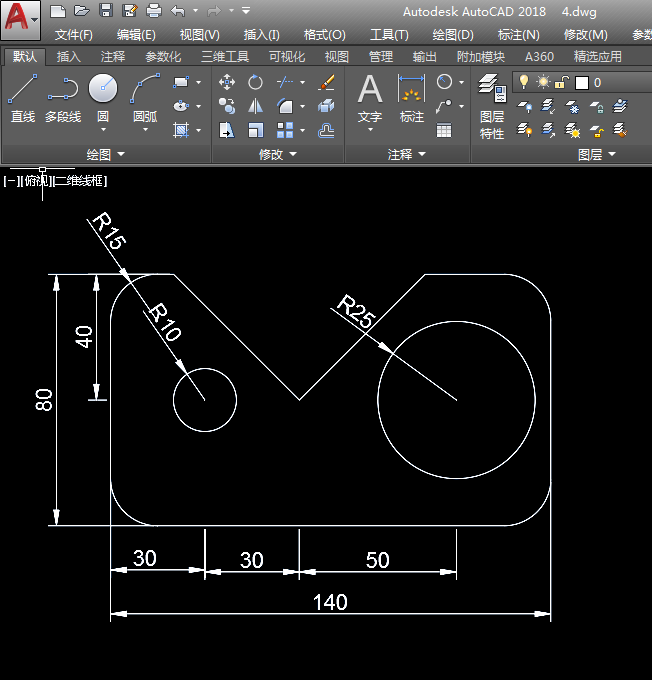

10、然后再给图形进行倒圆角处理，效果如下：

CAD二维练习题（05）绘制的方法第11步

这样就完成了二维图形的绘制。
