CAD阵列一半

日期:2024-09-20 10:40 作者:

下面给大家介绍的是CAD阵列一半的方法，具体操作步骤如下：

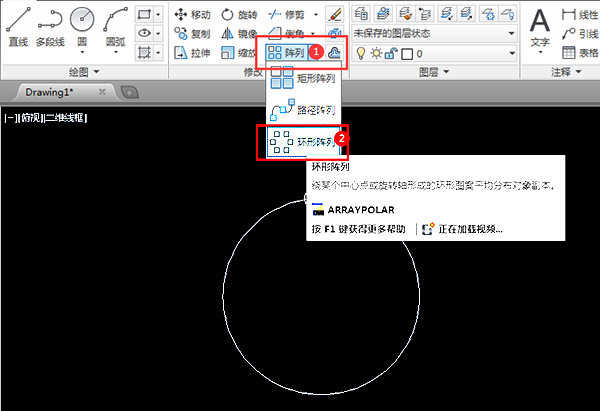

1、打开CAD软件，绘制两个圆形出来。点击阵列工具。

CAD阵列一半第1步

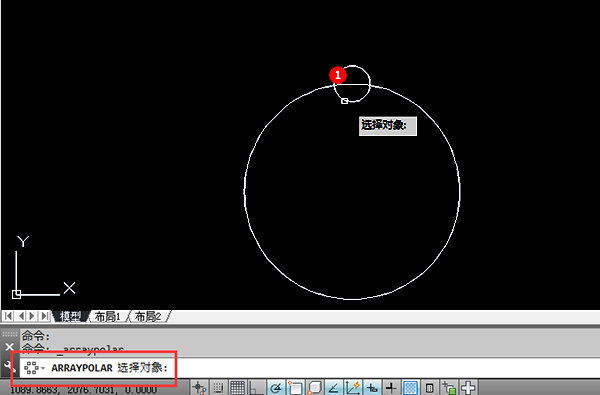

2、选择小圆为阵列对象。

CAD阵列一半第2步

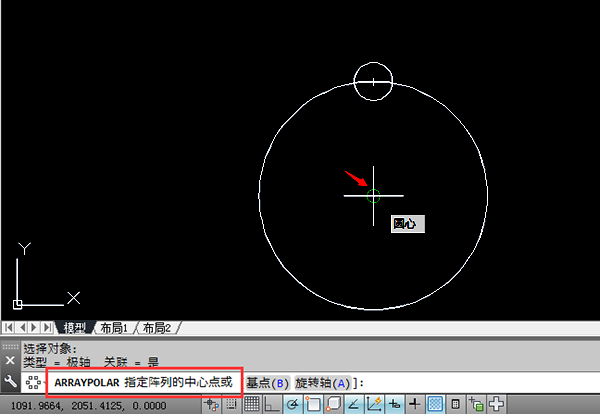

3、选择大圆的圆心点。

CAD阵列一半第3步

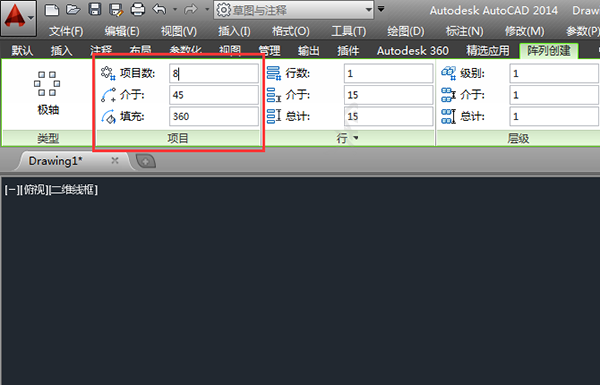

4、设置阵列参数，效果如下：

CAD阵列一半第4步

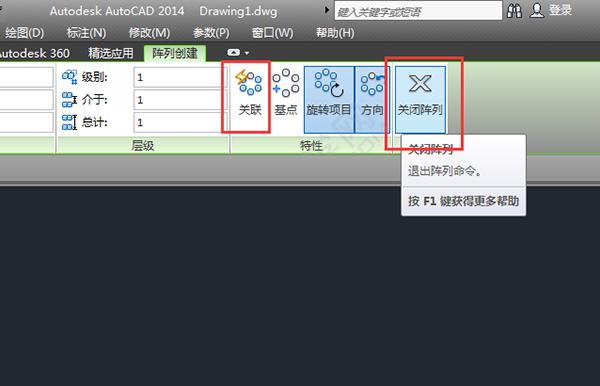

5、设置好后，点击关闭阵列。

CAD阵列一半第5步

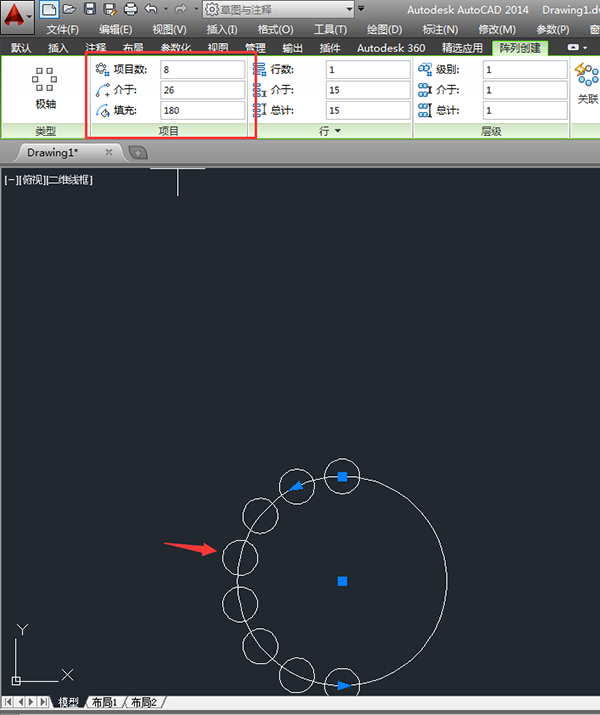

6、也可以设置180度。就会阵列一半。

CAD阵列一半第6步

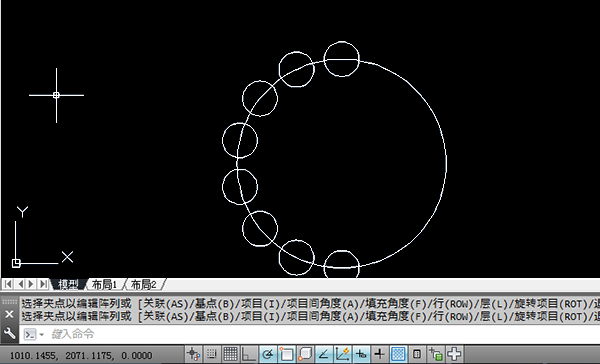

7、这样就完成了。

CAD阵列一半第7步
