CAD中怎么给矩形倒不修剪的角

日期:2024-09-20 10:40 作者:

下面给大家介绍的是CAD中怎么给矩形倒不修剪的角的方法，具体操作步骤如下：

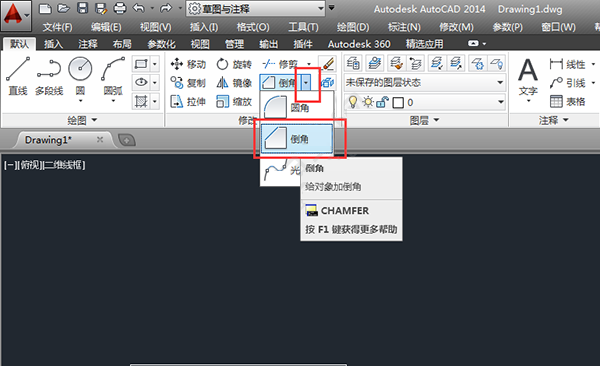

1、打开CAD软件，点击倒角工具，

CAD中怎么给矩形倒不修剪的角第1步

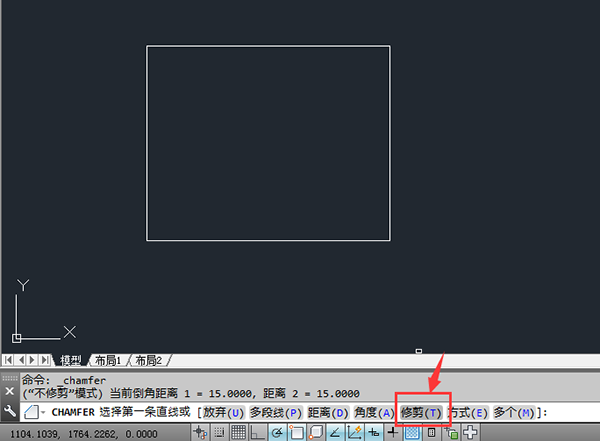

2、点击修剪设置。

CAD中怎么给矩形倒不修剪的角第2步

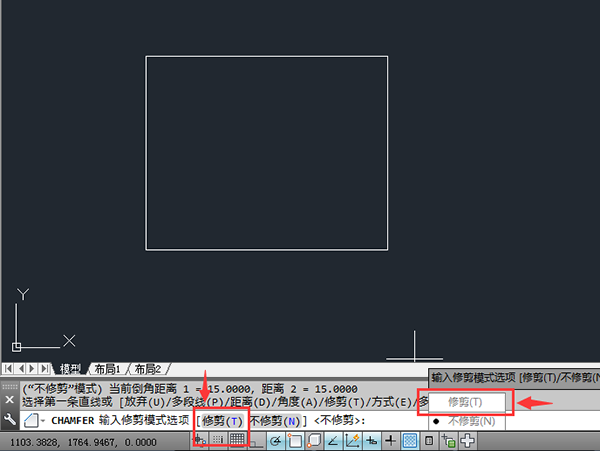

3、点击修剪。

CAD中怎么给矩形倒不修剪的角第3步

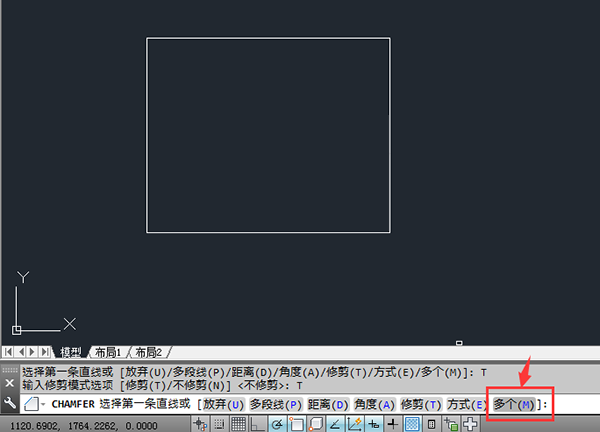

4、点击多个模式。

CAD中怎么给矩形倒不修剪的角第4步

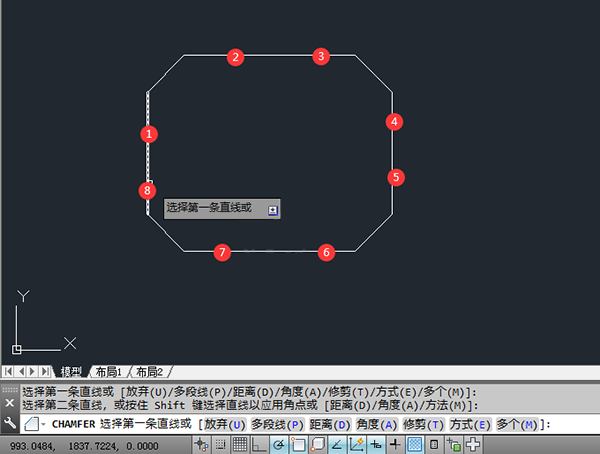

5、选择所有的边。就可以完成倒角了。

CAD中怎么给矩形倒不修剪的角第5步

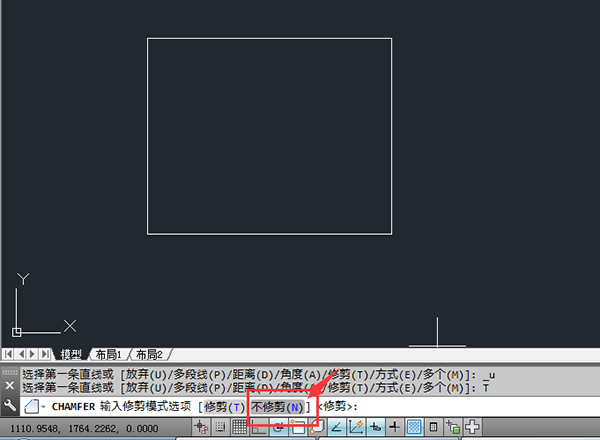

6、点击不修剪模式。

CAD中怎么给矩形倒不修剪的角第6步

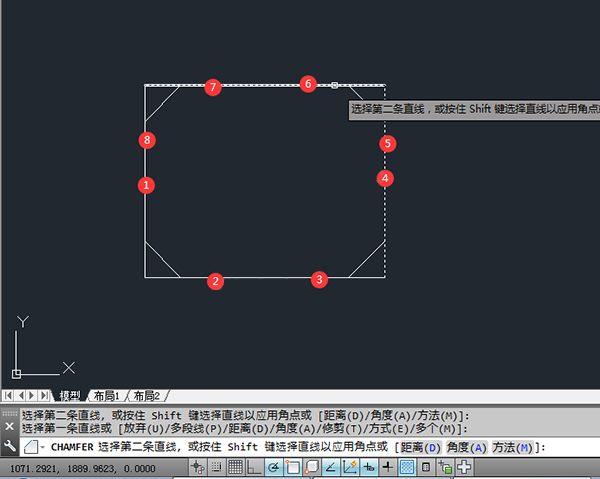

7、选择所有的边。

CAD中怎么给矩形倒不修剪的角第7步

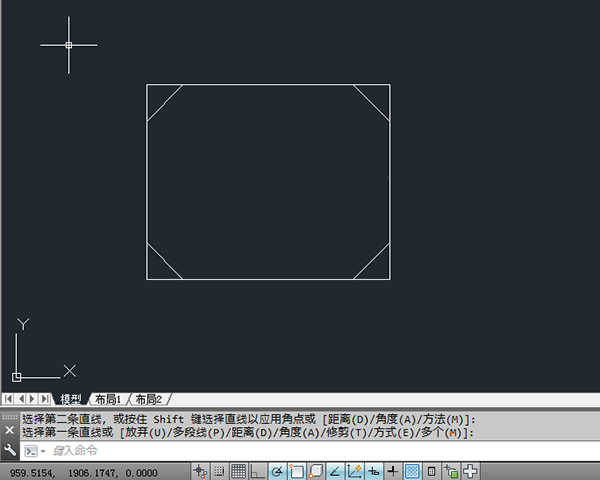

8、倒角不修边。

CAD中怎么给矩形倒不修剪的角第8步
