下面给大家介绍的是CAD怎么画五角星的方法，具体操作步骤如下：

CAD二维练习题（13）的尺寸图：

CAD怎么画五角星的方法第1步

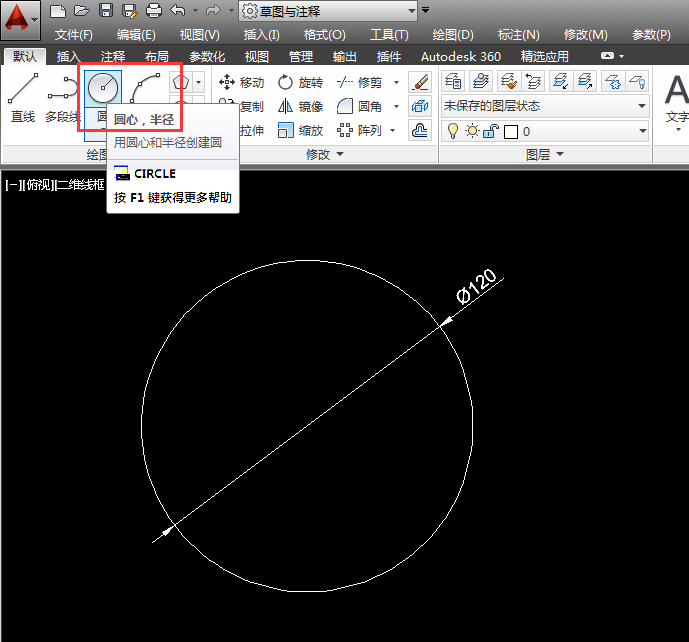

1、然后使用椭圆工具，绘制一个直径为120的圆形出来，效果如下：

CAD怎么画五角星的方法第2步

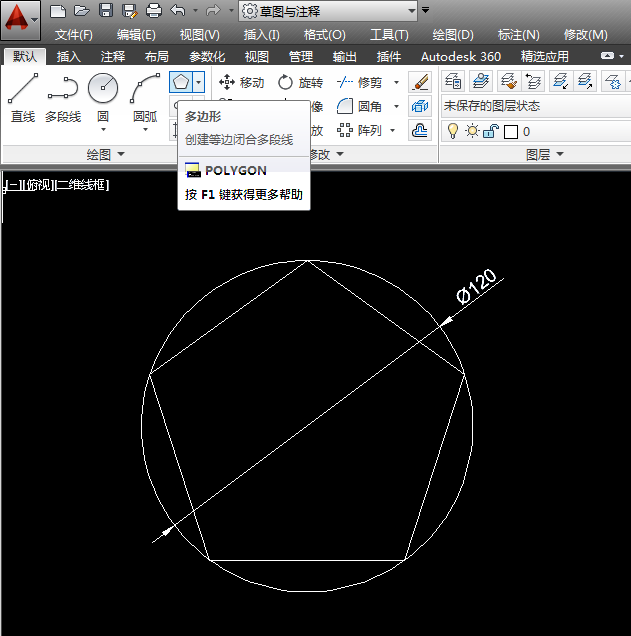

2、然后再使用多边形工具，绘制一个内接于圆的多边形出来，效果如下：

CAD怎么画五角星的方法第3步

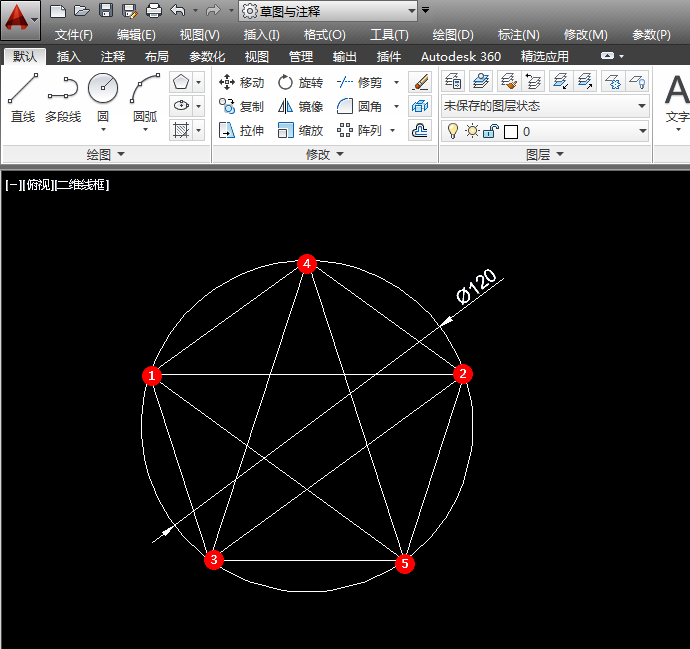

3、然后使用直径工具，绘制一个五角形出来。效果如下：

CAD怎么画五角星的方法第4步

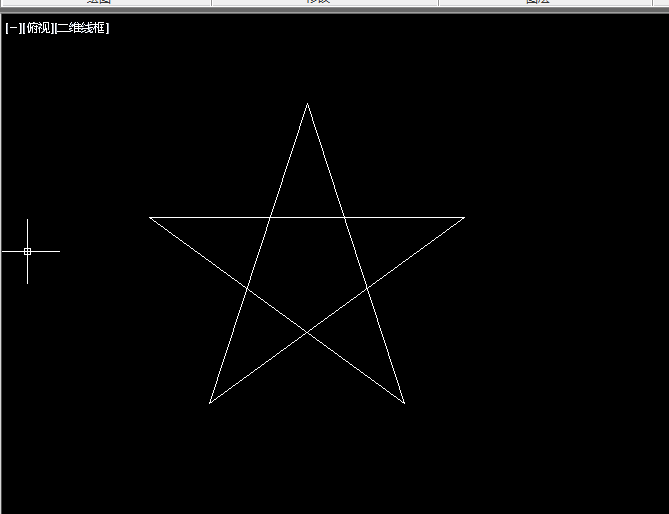

4、然后删除圆形，与五边形后，留下五角形出来。

CAD怎么画五角星的方法第5步

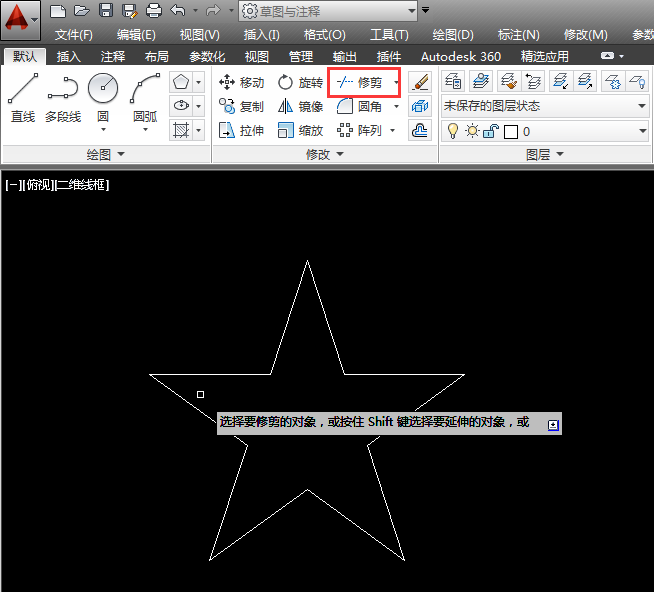

5、然后用修剪工具，修剪不要的部分出来，效果如下：

CAD怎么画五角星的方法第6步

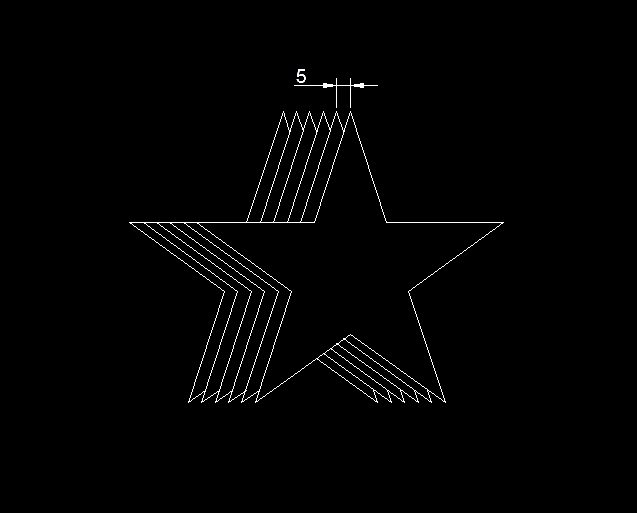

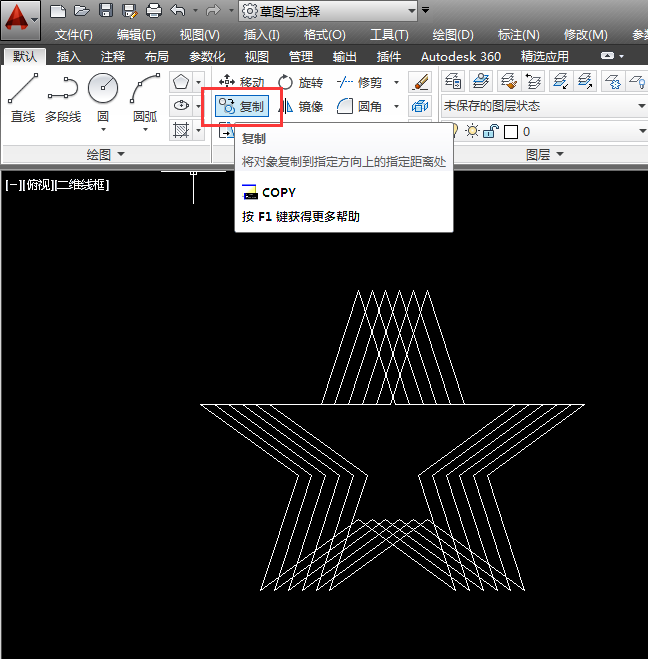

6、然后复制6份出来，然后距离为5mm，效果如下：

CAD怎么画五角星的方法第7步

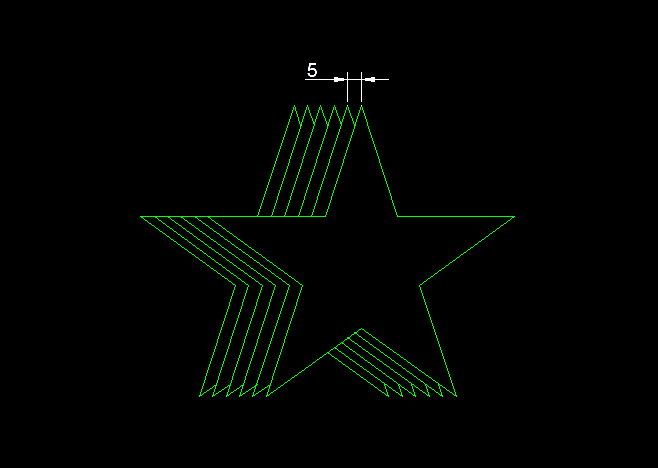

7、然后进行标注出来，效果如下：
