2018CAD怎么用起点、圆心和端点创建圆弧

在CAD中怎么给矩形的一边绘制一个圆弧呢，我给大家意见使用起点、圆心、端点功能很方便。下面为了更好的让大家明白怎么绘制。特意编写了2018CAD怎么用起点、圆心和端点创建圆弧的方法与步骤，希望能帮助到大家。

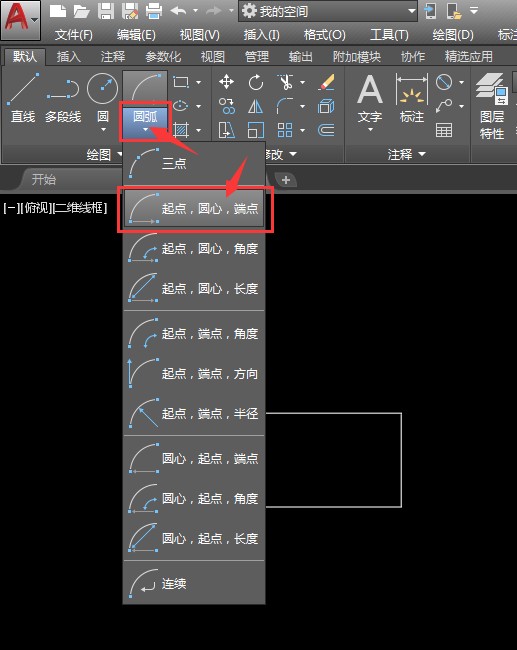

第1步、打开AUTOCAD2018软件，点击圆弧下面的小三角形，点击起点、圆心、端点选项。

2018CAD怎么用起点、圆心和端点创建圆弧第1步

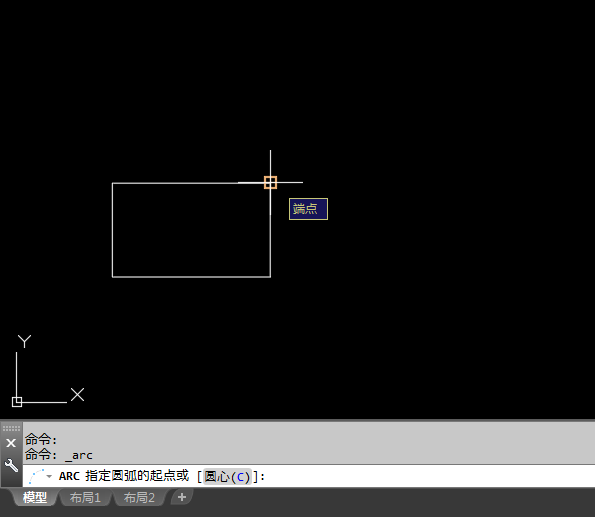

第2步、指定圆弧的起点，那我们捕捉端点。就可以开始绘圆弧哦。

2018CAD怎么用起点、圆心和端点创建圆弧第2步

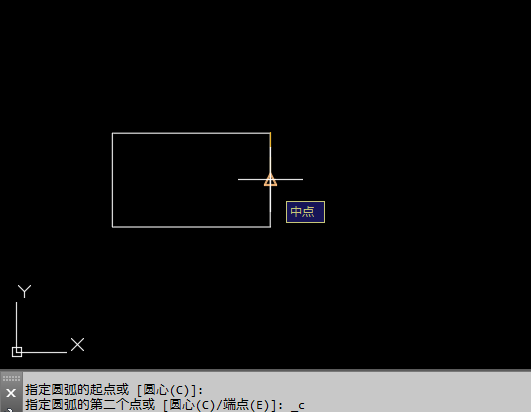

第3步、然后指定圆弧的圆心，这时我们试着捕捉中点。这样这个圆弧就会以这段直线为中心哦。

2018CAD怎么用起点、圆心和端点创建圆弧第3步

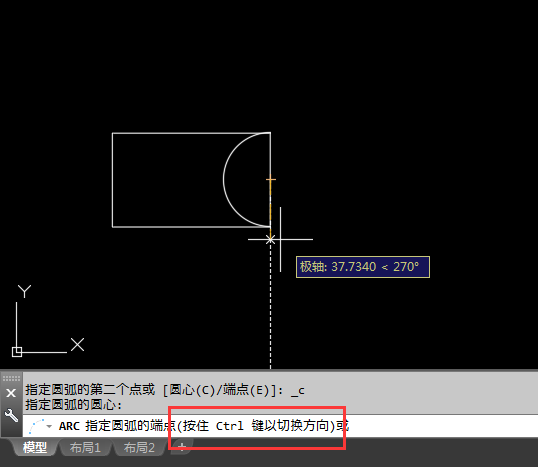

第4步、如果遇到圆弧的方向不对时要怎么办呢，按住Ctrl键不放切换方向。

2018CAD怎么用起点、圆心和端点创建圆弧第4步

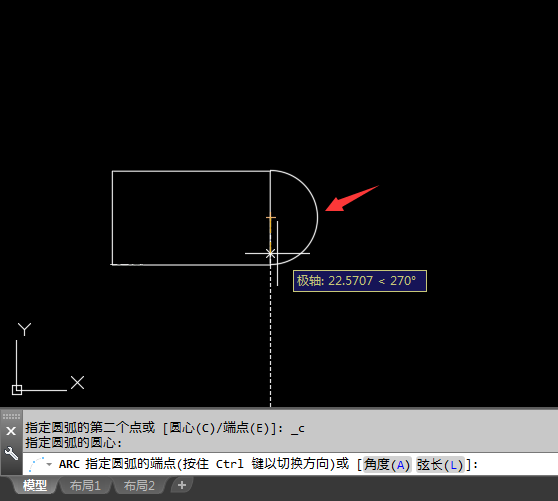

第5步、换方向到正确的方法后的效果如下：

2018CAD怎么用起点、圆心和端点创建圆弧第5步

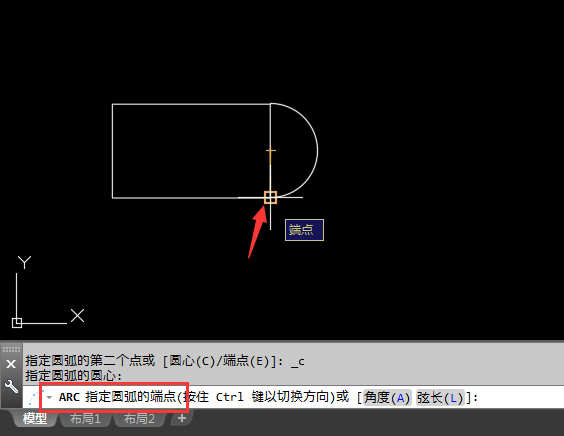

第6步、然后我们可以再点击指定的圆弧的端点。就完成了矩形边的圆弧绘制了。

2018CAD怎么用起点、圆心和端点创建圆弧第6步

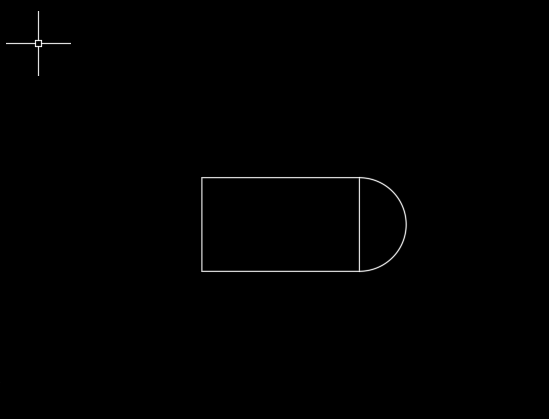

第7步、看看绘制后的效果吧。

2018CAD怎么用起点、圆心和端点创建圆弧第7步

以上就是2018CAD怎么用起点、圆心和端点创建圆弧的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD初学入门教程。
