| 下面给大家介绍的是Cad中怎么绘制厚度的矩形的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD初学入门教程。 |

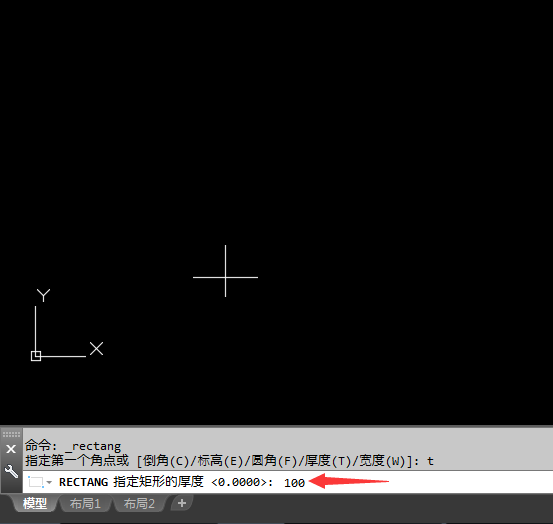

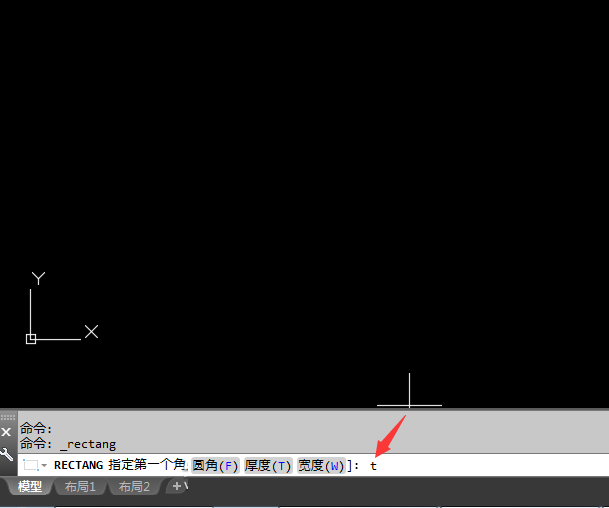

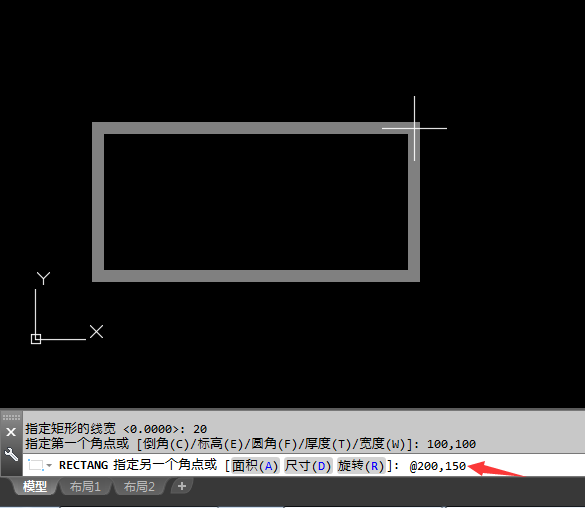

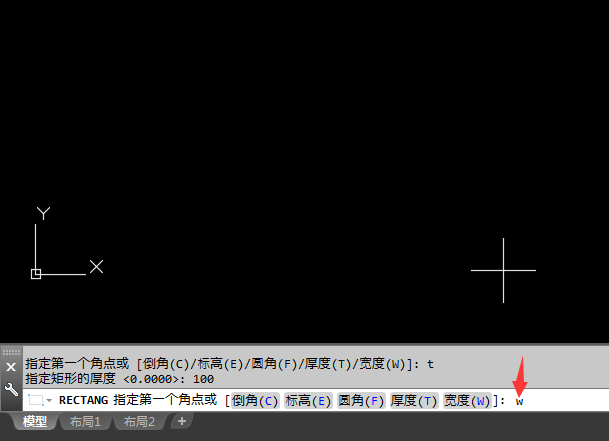

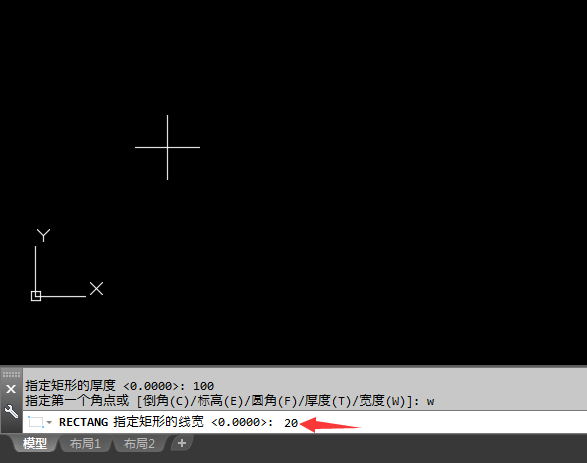

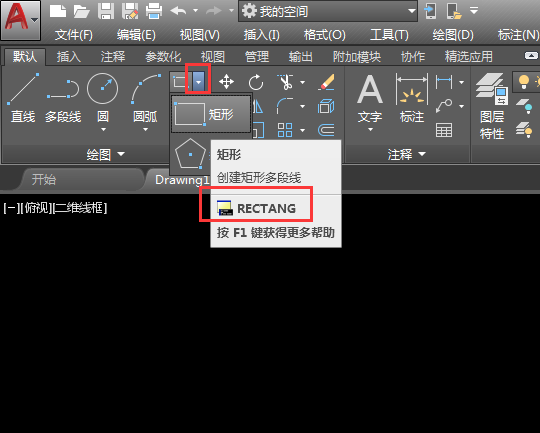

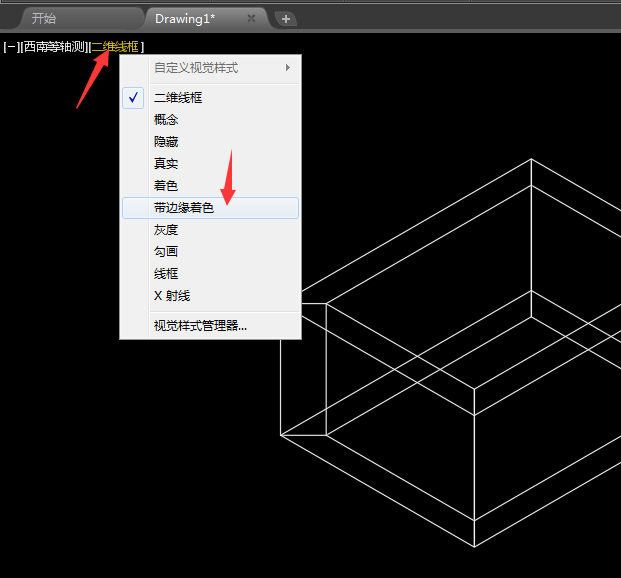

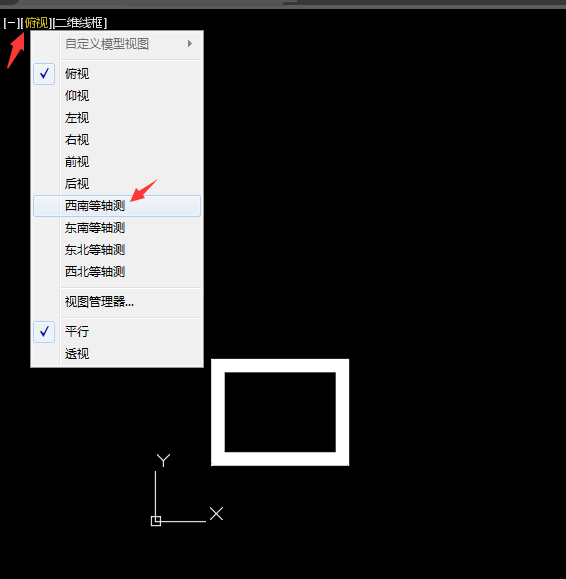

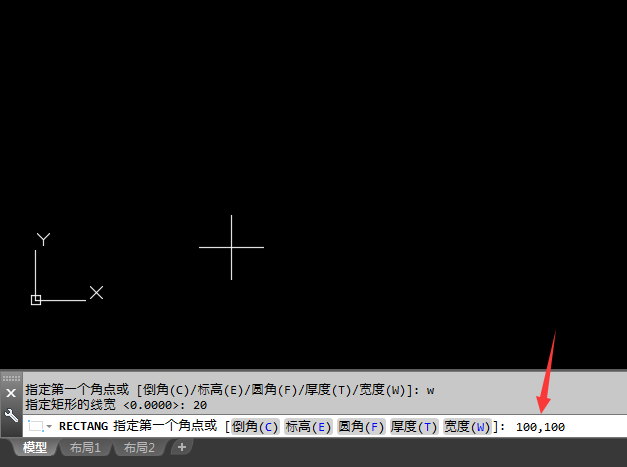

第1步、打开CAD2014软件，点击默认里面的矩形工具，或是输入RECTANG命令来创建矩形多段线。 第2步、然后就开始设置厚度了。点击厚度（T）或是输入T空格，进入下一步。 第3步、然后输入厚度的参数。具体要跟自已的要求而定。输入100空格，进入下一步。 第4步、然后设置宽度哦，点击宽度（W）或是输入W空格。进入下一步。 第5步、这是设置矩形的宽度。也是根据不同的参数进行设置。设置20空格，下一步。 第6步、然后点击空白处就可以作为矩形的起点了。或是输入矩形起点的坐标如：100，100空格，进行下一步。 第7步、然后再输入矩形的长度与宽度，方法是@X,Y，在这里输入的@200,150 也就是矩形为200，宽度为150的矩形意思。 第8步、绘制好后，点击俯视里面的西南等轴测。 第9步、然后再点击二维线框，点击带边缘着色。 第10步、这样厚度的矩形绘制好了。 |
