CAD2018创建无限长的线

CAD创建无限长的线,可以使用无限延伸的线(例如构造线)来创建构造和参考线,并且其可以于修剪边界。

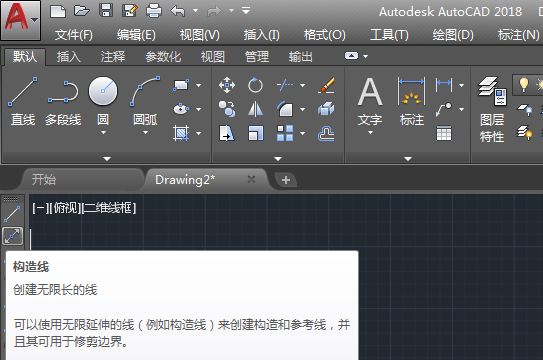

1、打开CAD2018软件,点击构造线工具,或是输XLINE命令。

CAD2018创建无限长的线第1步

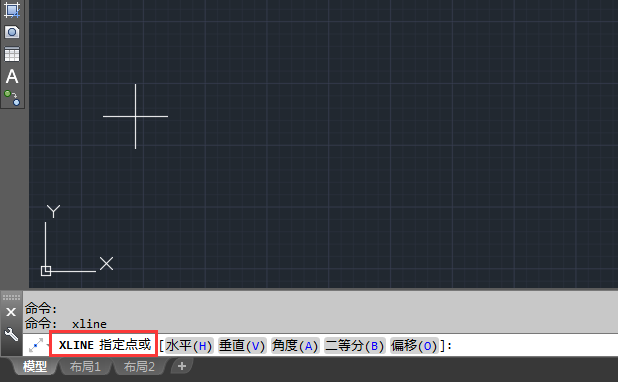

2、XLINE 指定第一点,或输入第一点的X,Y的坐标。

CAD2018创建无限长的线第2步

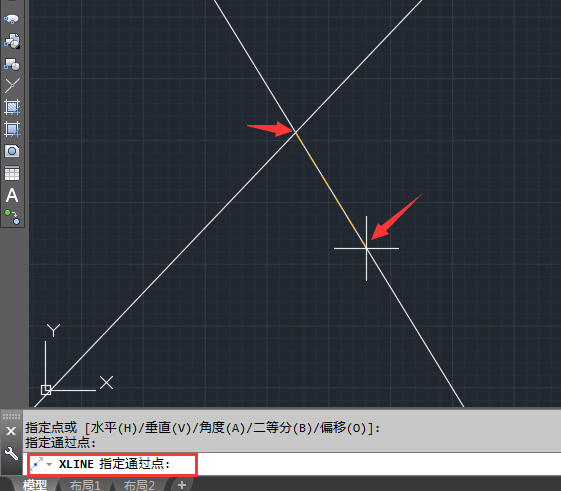

3、点击一个点后,XLINE指定通过的点,随便点击一点。

CAD2018创建无限长的线第3步

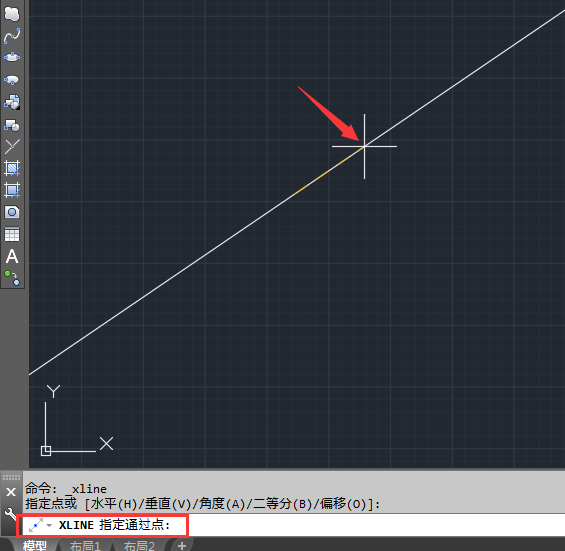

4、这样一个无限长的线就绘制出来,同样的方法,你也可以多试几个通过的点。

CAD2018创建无限长的线第4步

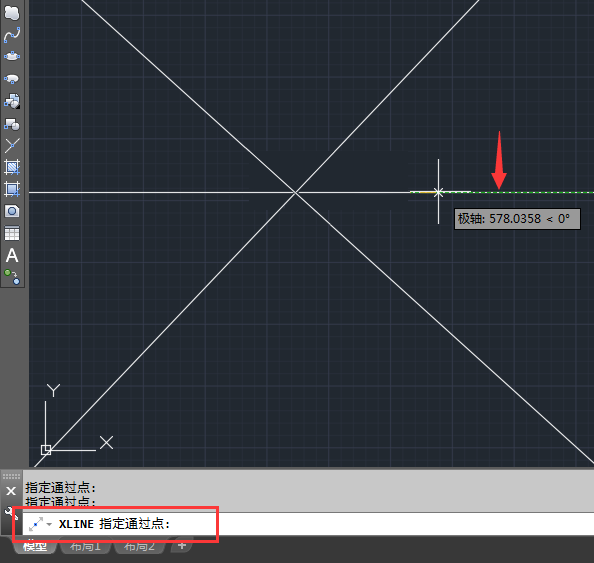

5、然后以水平方向,点击通过的点。这样就画出水平无限线的构造线。要结束就按esc退出键。

CAD2018创建无限长的线第5步
