cad构造线的偏移怎么用

下面给大家介绍的是cad构造线的偏移怎么用，喜欢的朋友可以一起来关注软件自学网学习更多的CAD教程。

1、打开cad软件，选绘制二条直线出来。再点击构造线。效果如下：

cad构造线的偏移怎么用第1步

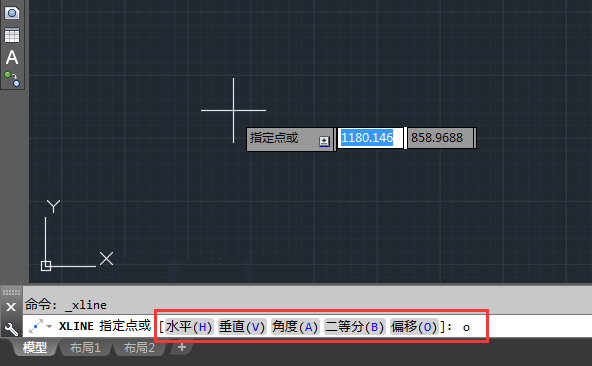

2、进入XLINE命令后，点击偏移（o）或是输入O空格。

cad构造线的偏移怎么用第2步

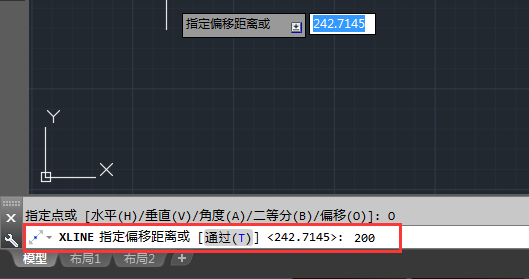

3、然后输入要偏移的距离，比例200空格。

cad构造线的偏移怎么用第3步

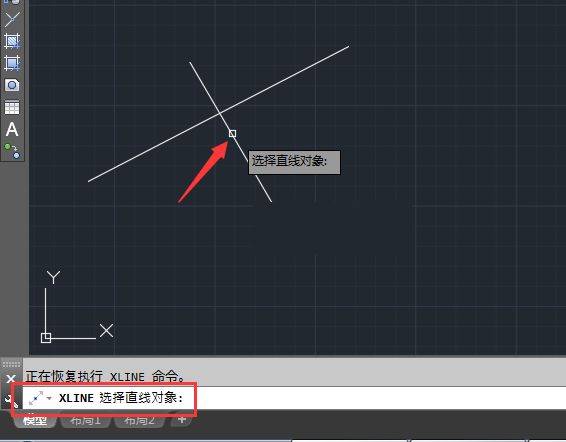

4、选择直线对象，就是选要偏移的参照直线。效果如下：

cad构造线的偏移怎么用第4步

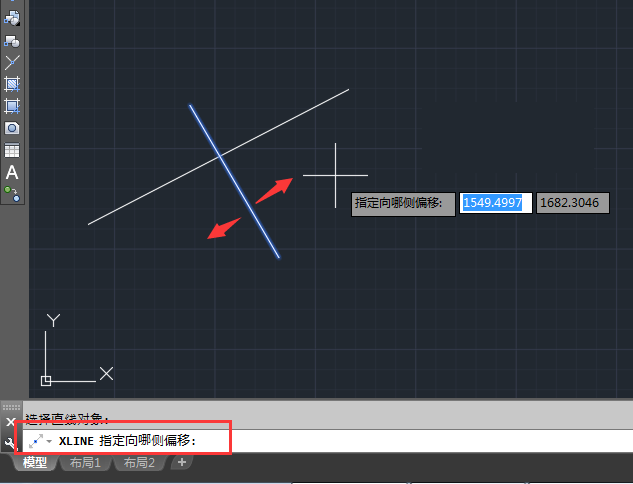

5、然后指定向哪侧偏移。直线有两侧，看你情况而定。

cad构造线的偏移怎么用第5步

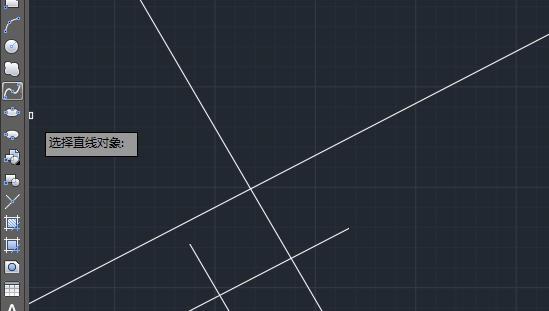

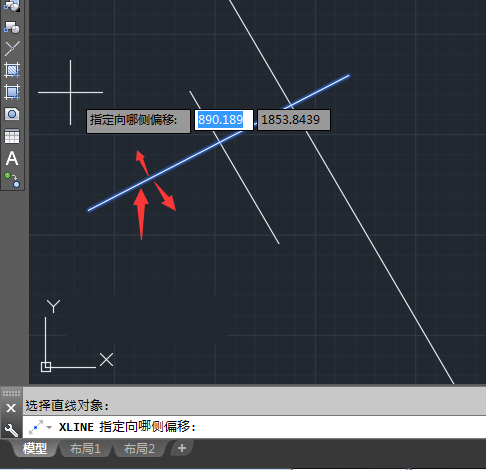

6、设置好后，同样的方法可以选另一条哦。也可以再一些偏移哦。

cad构造线的偏移怎么用第6步

7、最后效果如下：

cad构造线的偏移怎么用第7步
