cad多段线半宽使用方法

日期:2024-09-20 11:18 作者:

下面给大家介绍的是cad多段线半宽使用方法，喜欢的朋友可以一起来学习哦！

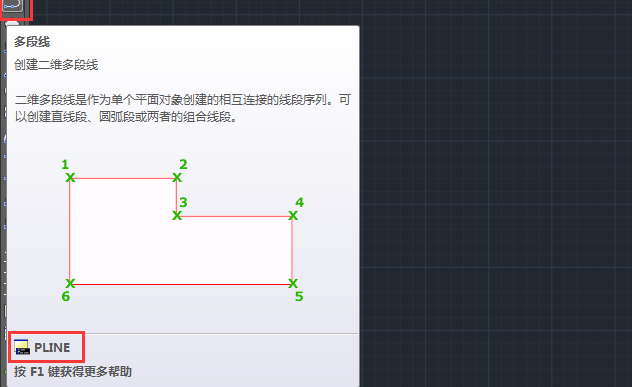

1、打开CAD软件，点击多段线工具，或是输入多段线命令PLINE空格。

cad多段线半宽使用方法第1步

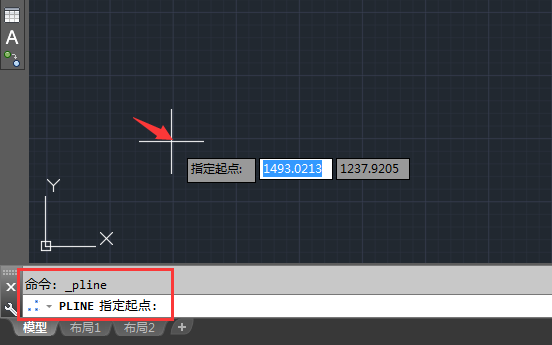

2、PLINE指定起点，就可以在绘图区点击任何一点了。效果如下：

cad多段线半宽使用方法第2步

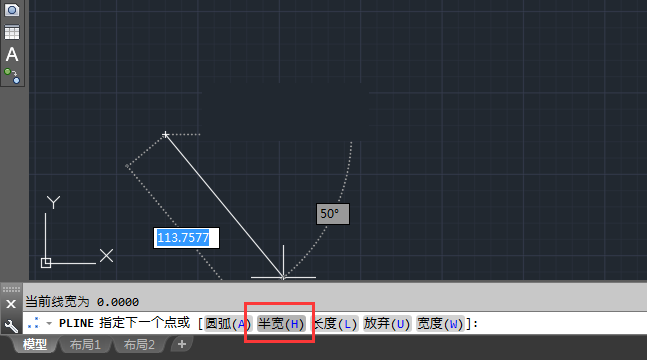

3、然后点击半宽（H）或是输入H空格。

cad多段线半宽使用方法第3步

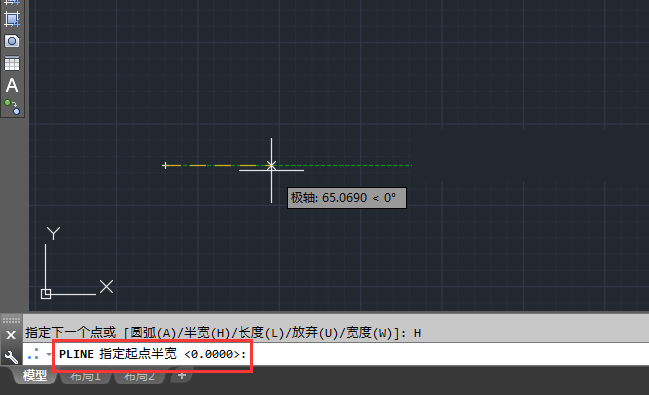

4、PLINE指定起点半宽：输入10，进行空格。

cad多段线半宽使用方法第4步

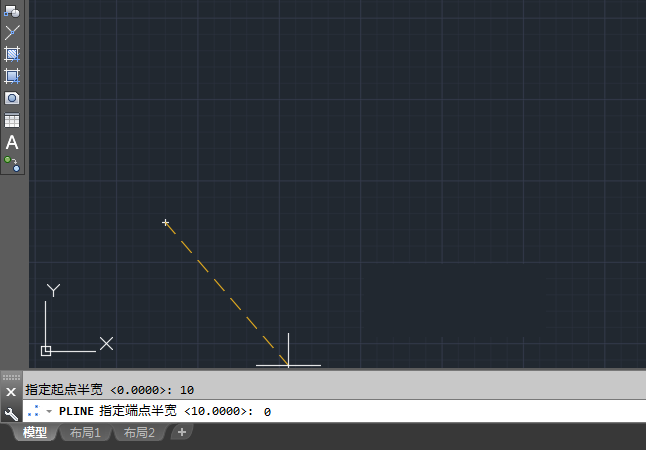

5、PLINE指定端点半宽，设置为0空格。

cad多段线半宽使用方法第5步

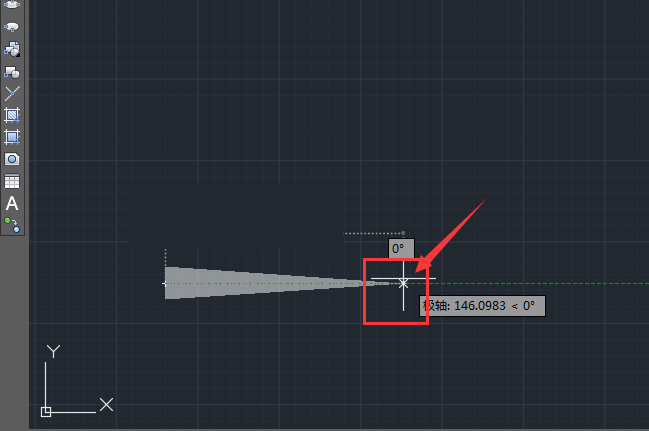

6、这样就一个箭头出来，前面是10的宽，后面是没有宽。所以看起来像剪头。

cad多段线半宽使用方法第6步

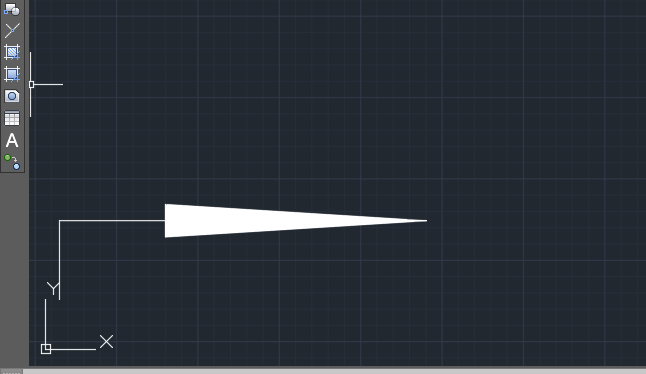

7、然后再绘几条直线出来，就好了。

cad多段线半宽使用方法第7步
